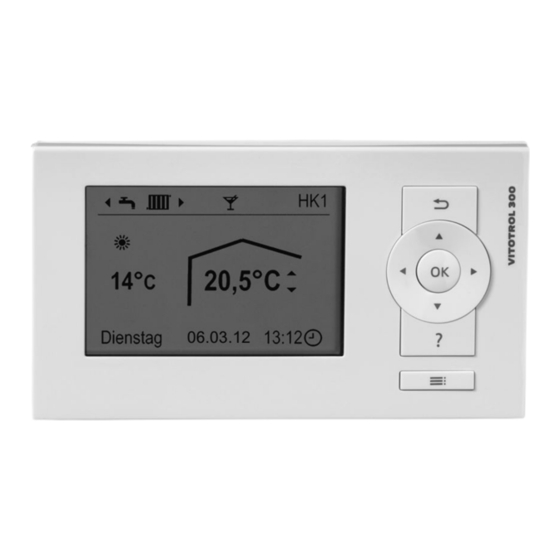

Viessmann VITOTROL 300B Montage- Und Serviceanleitung Für Die Fachkraft
Fernbedienung für wärmepumpenregelung vitotronic 200, typ wo1c
Vorschau ausblenden
Andere Handbücher für VITOTROL 300B:
- Bedienungsanleitung (80 Seiten) ,
- Montage- und serviceanleitung (16 Seiten) ,
- Montage- und serviceanleitung für die fachkraft (16 Seiten)
Verwandte Anleitungen für Viessmann VITOTROL 300B
Inhaltszusammenfassung für Viessmann VITOTROL 300B
- Seite 1 VIESMANN Montage- und Serviceanleitung für die Fachkraft Vitotrol 300B Fernbedienung für Wärmepumpenregelung Vitotronic 200, Typ WO1C Gültigkeitshinweise siehe letzte Seite VITOTROL 300B Bitte aufbewahren! 5585 017 2/2014...
- Seite 2 Dieses Zeichen warnt vor Sach- und Umwelt- Die Instandsetzung von Bauteilen mit sicher- schäden. heitstechnischer Funktion gefährdet den siche- ren Betrieb der Anlage. Hinweis Defekte Bauteile müssen durch Viessmann Ori- Angaben mit dem Wort Hinweis enthalten Zusatzinfor- ginalteile ersetzt werden. mationen. Zusatzkomponenten, Ersatz- und Verschleißteile Zielgruppe Achtung Diese Anleitung richtet sich ausschließlich an autori-...
-
Seite 3: Vitotrol 300B Montieren Und Anschließen
Fußboden Nicht in der Nähe von Fenstern und Türen Hinweis – Nicht über Heizkörpern Falls die Vitotrol 300B nicht an geeigneter Stelle plat- – Nicht in der Nähe von Wärmequellen (direkte Son- ziert werden kann, den separaten Raumtemperatur- –... -
Seite 4: Mehrere Fernbedienungen Anschließen
Verteiler) Separater Raumtemperatursensor NTC 10 k Ω (Zubehör) Mehrere Fernbedienungen anschließen Es können bis zu 3 Vitotrol 300B an die Vitotronic Es können Vitotrol 200 und Vitotrol 300B gemeinsam Regelung angeschlossen werden. an die Vitotronic Regelung angeschlossen werden. Variante 1... -
Seite 5: Bedienteil Einbauen
15 m 15 m 15 m Abb. 4 Zur Regelung (Anschluss siehe Abbildung auf Seite 4) Vitotrol 300B KM-BUS-Verteiler oder bauseitige Anschlussdose Summe aller Leitungslängen des KM-BUS max. 50 m Bedienteil einbauen Achtung Die Spannungsversorgung erfolgt von der Rege- lung. - Seite 6 Während der Fortschrittsbalken erscheint, können durch Drücken von die Konfiguration und die Bedienteilkennung angezeigt werden. Falls z. B. beim Austausch einer Vitotrol 300B eine Vitotrol 300A angeschlossen wurde, läuft der Fort- schrittsbalken an der Vitotrol 300A ständig. Wenn der Fortschrittsbalken erlischt, ist die Konfi- guration abgeschlossen.
- Seite 7 Meldungsanzeigen Meldungsanzeigen Bei allen Meldungen blinkt das zugehörende Mel- Quittierte Meldung aufrufen dungssymbol im Display. Mit OK wird der Meldungstext mit Meldungscode Erweitertes Menü angezeigt. 2. „Störung“, „Warnung“ oder „Hinweis“ Bedeutung der Meldungen Störung „ “ Die Anlage ist nicht mehr im normalen Betrieb, der ■...
- Seite 8 Technische Daten Technische Daten Spannungsversorgung über KM-BUS Leistungsaufnahme 0,5 W Schutzklasse Schutzart IP 30 Zulässige Umgebungstemperatur bei Betrieb 0 bis +40 °C ■ bei Lagerung und Transport 20 bis +65 °C − ■ Einstellbereich des Raumtem- peratur-Sollwerts 10 bis 30 °C...
-
Seite 9: Bestellung Von Einzelteilen
Einzelteilliste Bestellung von Einzelteilen Pos. Einzelteil Best.-Nr. 0001 Bedienteil 7843134 0002 Wandmontagesockel 7833943 0003 Abdeckung Wandmontagesockel 7834024 0004 Befestigungsmaterial und Stecker 7836735 0005 Montage- und Serviceanleitung 5585017 0006 Bedienungsanleitung 5585018 0001 0003 0002 0004 0005 0006 Abb. 9... -
Seite 10: Gültigkeitshinweis
Gültigkeitshinweis Herstell-Nr.: 7501928 7538670 Viessmann Werke GmbH & Co KG D-35107 Allendorf Telefon: 0 64 52 70-0 Telefax: 0 64 52 70-27 80 www.viessmann.de... - Seite 12 Gültigkeitshinweis Herstell-Nr.: 7501928 7538670 Viessmann Werke GmbH & Co KG D-35107 Allendorf Telefon: 0 64 52 70-0 Telefax: 0 64 52 70-27 80 www.viessmann.de...
