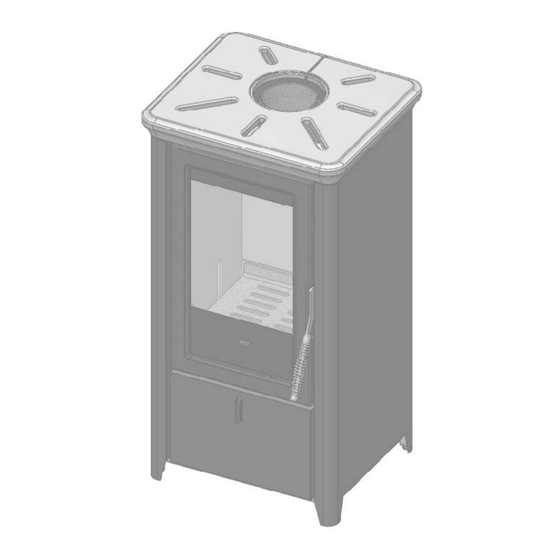

- Seite 1 INSTALLATIONS- UND BEDIENUNGSANLEITUNG 8901140600...
-
Seite 2: Inhaltsverzeichnis
Reinigung der oberen Umlenkkegel aus hitzebeständigem Material ..........25 6.1.3. Beseitigung der Asche ......................25 6.1.4. Reinigung von Edelstahl-Flächen und satinierten Flächen............25 6.1.5. Reinigung lackierter Bauteile ....................26 6.1.6. Reinigung des Schornsteins.....................26 6.2. REINIGUNG DURCH SACHKUNDIGES PERSONAL ................26 Inhaltsverzeichnis Technischer Dienst - MCZ GROUP S.p.A. vorbehaltene Rechte - Nachdruck verboten... - Seite 3 Inhalts- INSTALLATIONS- UND BEDIENUNGSANLEITUNG verzeichnis 6.3. SOFORTEINGRIFF.........................26 Inhaltsverzeichnis Technischer Dienst - MCZ GROUP S.p.A. vorbehaltene Rechte - Nachdruck verboten...
-
Seite 4: Einleitung
Sollte dieses Handbuch verloren gehen oder zerstört werden oder sollte es sich in schlechtem Zustand befinden, empfehlen wir Ihnen bei Ihrem Händler oder direkt beim Hersteller eine Kopie davon anzufordern, indem Einleitung Technischer Dienst - MCZ GROUP S.p.A. vorbehaltene Rechte - Nachdruck verboten... -
Seite 5: Hinweise Und Garantiebedingungen
Kaminofen verkauft oder einem anderen Benutzer Absauger, Wärmepumpen oder kollektive abgetreten werden, sicherstellen, dass Gebläseleitungen befinden. Handbuch mit dem Produkt mitgegeben wird. Raum soll nicht Nähe Treppenhäusern liegen keine Hinweise und Garantiebedingungen Technischer Dienst - MCZ GROUP S.p.A. vorbehaltene Rechte - Nachdruck verboten... -
Seite 6: Garantiebedingungen
Zur Erinnerung an die Verpflichtung, die Geräte Importeur Ihres Gebiets, sollte sich das Produkt als getrennt zu beseitigen, ist das Produkt mit einer ineffizient erweisen. Mülltonne, die durchgestrichen ist, gekennzeichnet. Hinweise und Garantiebedingungen Technischer Dienst - MCZ GROUP S.p.A. vorbehaltene Rechte - Nachdruck verboten... -
Seite 7: Fachliche Kenntnisse Für Die Installation Nach Uni 10683
Wänden oder in deren Nähe ihre Beschmutzung verursachen können. Bevor der Kaminofen positioniert wird, muss die Luftöffnung realisiert werden (bei Installation mit Oyster-Technologie nicht erforderlich). Fachliche kenntnisse für die installation nach UNI 10683 Technischer Dienst - MCZ GROUP S.p.A. vorbehaltene Rechte - Nachdruck verboten... -
Seite 8: Positionierung
Gegenstände oder Teile gelagert werden. besagten Gegenstände oder flimmernden Teile mindestens 100 cm vom äußersten Punkt des Geräts entfernt halten. Fachliche kenntnisse für die installation nach UNI 10683 Technischer Dienst - MCZ GROUP S.p.A. vorbehaltene Rechte - Nachdruck verboten... -
Seite 9: Anschluss An Das Eingangsrohr Der Sauerstoff Tragenden Luft
(Öffnung mit einem Durchmesser von 15 cm oder mit einer rechteckigen Form 10x15 cm), Schutzgitter innen und außen. Fachliche kenntnisse für die installation nach UNI 10683 Technischer Dienst - MCZ GROUP S.p.A. vorbehaltene Rechte - Nachdruck verboten... - Seite 10 Raum erfolgen, vorausgesetzt die Luft kann frei über permanente, nach außen verbundene Luftöffnungen zugeführt werden. Luftöffnungen, Heizräumen, Garagen, Küchen oder Badezimmern verbunden sind, sollen vermieden werden. Fachliche kenntnisse für die installation nach UNI 10683 Technischer Dienst - MCZ GROUP S.p.A. vorbehaltene Rechte - Nachdruck verboten...
-
Seite 11: Anschluss An Den Schornstein
Rohren mit Gegenneigung ist verboten. 2.6. ANSCHLUSS KAMINOFENS Schornstein Das Rauchabsaugungsrohr für den Abzug der Rauchgase wird von MCZ nach oben ausgerichtet. Es besteht die Möglichkeit den Rauch rückseitig abzuführen, indem die ROHR beiden Schrauben entfernt und das Absaugungsrohr um 180° gedreht wird. -
Seite 12: Raumbefeuchter (Zubehörteil)
Schornstein, muss er gereinigt werden. entladen werden. Der Schornstein ist ein grundlegender Bauteil für den korrekten Betrieb Sicherheit Ihres Kaminofens. Fachliche kenntnisse für die installation nach UNI 10683 Technischer Dienst - MCZ GROUP S.p.A. vorbehaltene Rechte - Nachdruck verboten... -
Seite 13: Beispiele Einiger Rauchzüge
Betrieb des Kaminofens ab, sollte dieser dem Gebrauch eines unsachgemäß dimensionierten und installierten Schornsteins zuzuschreiben sein, der nicht den vorgeschriebenen Voraussetzungen entspricht. Fachliche kenntnisse für die installation nach UNI 10683 Technischer Dienst - MCZ GROUP S.p.A. vorbehaltene Rechte - Nachdruck verboten... -
Seite 14: Schornstein
Anwesenheit anderer Schornsteine mindestens 2 m Abstand davon halten. Der Schornstein muss den Dachfirst auf jeden Fall um 1 m überragen. NEIN Fachliche kenntnisse für die installation nach UNI 10683 Technischer Dienst - MCZ GROUP S.p.A. vorbehaltene Rechte - Nachdruck verboten... -
Seite 15: Masse Und Technische Eigenschaften
Kapitel 3 INSTALLATIONS- UND BEDIENUNGSANLEITUNG 3. MASSE UND TECHNISCHE EIGENSCHAFTEN 3.1. KAMINOFEN BAHR Maße und technische Eigenschaften Technischer Dienst - MCZ GROUP S.p.A. vorbehaltene Rechte - Nachdruck verboten... -
Seite 16: Technische Eigenschaften
Querschnitt Schornstein 18x18 cm Ø18 Mindesthöhe Schornstein Anmerkungen Der Kaminofen ist ein Gerät mit aussetzender Verbrennung. * Die Daten können aufgrund des verwendeten Brennstoffs abweichen. Maße und technische Eigenschaften Technischer Dienst - MCZ GROUP S.p.A. vorbehaltene Rechte - Nachdruck verboten... -
Seite 17: Installation Und Montage
Seitenwände wieder montiert werden. Abbildung 2 - Verpackung des Abbildung Entfernung Kaminofens Bahr Verpackungsschrauben (Kaminofen Bahr) BÜGEL Abbildung 3 - Verpackung Keramik des Kaminofens Bahr Installation und Montage Technischer Dienst - MCZ GROUP S.p.A. vorbehaltene Rechte - Nachdruck verboten... -
Seite 18: Montage Und Einstellung Der Füsse
Die beiden Schrauben B im oberen Teil zwischen der Seitenwand F und dem Kaminofen festschrauben. Die Seitenwand F im hinteren Unterteil mit der Schraube C befestigen. Denselben Vorgang auch für die andere Seitenwand wiederholen (Abb.4). Installation und Montage Technischer Dienst - MCZ GROUP S.p.A. vorbehaltene Rechte - Nachdruck verboten... -
Seite 19: Montage Der Keramikabdeckplatte
Abbildung 4 – Seitliche Verkleidung (Kaminofen Bahr) 4.4. MONTAGE DER KERAMIKABDECKPLATTE Die Keramikabdeckplatte auf die vier Gummikappen (A) legen, die sich an der Oberseite des Kaminofens befinden. Installation und Montage Technischer Dienst - MCZ GROUP S.p.A. vorbehaltene Rechte - Nachdruck verboten... -
Seite 20: Betrieb
Die Etiketten von der Glaskeramik-Scheibe entfernen, denn durch die hohe Temperatur könnten sie schmelzen und die Glasscheibe irreparabel beschädigen. In diesem Fall erkennt MCZ die Garantie für die Glasscheibe nicht an. Der Kaminofen kann sowohl in einer Ecke oder gegen die Wand installiert werden. -
Seite 21: Anwendung Des Kaminofens
Brennstoffmengen können den Feuerraum und die Struktur des Kaminofens beschädigen und verformen. MCZ haftet nicht für eventuelle Schäden, die auf Überbeladung oder Gebrauch von Brennstoff, der nicht Spezifikationen übereinstimmt, zurückzuführen sind. Betrieb Technischer Dienst - MCZ GROUP S.p.A. vorbehaltene Rechte - Nachdruck verboten... -
Seite 22: Prüfung Der Verbrennung
Verbrennung und die Steigerung des Wirkungsgrads (Hebel in Pos. 2 - Abb. 6). Die Position des Hebels in Abb. 6 zeigt die Nennleistung an. Die primäre Luft und die Zufuhr der sekundären Luft sind auf ein Minimum beschränkt. Betrieb Technischer Dienst - MCZ GROUP S.p.A. vorbehaltene Rechte - Nachdruck verboten... -
Seite 23: Erste Zündung
Um die Nennleistung zu erzielen, die in der Tabelle mit den technischen Daten angegebene Holzmenge Kapitel 3 Brennkammer laden ( ). Der Kaminofen hat eine Betriebsautonomie von etwa 45 Minuten. Am Ende der Verbrennung den Kaminofen erneut beladen. Betrieb Technischer Dienst - MCZ GROUP S.p.A. vorbehaltene Rechte - Nachdruck verboten... -
Seite 24: Luftverteilungssysteme
Natural Die Wärme wird durch natürliche Konvektion an den Raum abgegeben. Die warme Luft, die sich im Kaminofen bildet, verbreitet sich gleichmäßig und auf natürliche Weise im Raum. Betrieb Technischer Dienst - MCZ GROUP S.p.A. vorbehaltene Rechte - Nachdruck verboten... -
Seite 25: Reinigung Und Wartung
Papiertuch oder einem sauberen und trockenen Tuch gereinigt werden, das mit einem Reinigungsmittel mit nichtionischen Tensiden (<5 %) getränkt ist. Es darf auch ein sprühbares Reinigungsmittel für Glasscheiben und Spiegel benutzt werden. Wartung und Reinigung Technischer Dienst - MCZ GROUP S.p.A. vorbehaltene Rechte - Nachdruck verboten... -
Seite 26: Reinigung Lackierter Bauteile
Brand zu löschen, wie folgt vorgehen: Falls die Zeit es zulässt, die Glut und die Asche mithilfe eines Metallbehälters beseitigen. Umgehend den Eingriff der Feuerwehr anfordern. Wartung und Reinigung Technischer Dienst - MCZ GROUP S.p.A. vorbehaltene Rechte - Nachdruck verboten... - Seite 27 MCZ GROUP S.p.A. Via La Croce n°8 33074 Vigonovo di Fontanafredda (PN) – ITALIEN Telefon: +39 /0434/599599 r.a. Fax: +39 /0434/599598 Internet: www.mcz.it E-Mail: mcz@mcz.it 8901140600 Rev 1 12/2011...
