RU
1.1. Общие положения
Пульт управления Harvia Senlog CF9 предназначен
для управления 3-фазными электрокаменками (макс.
9 кВт) в семейных саунах, не имеющими устройств
управления (3-фазная электрическая сеть).
Пульт управления включает каменку максимум на
6 часов. Невозможно с помощью пульта управления
включить каменку на более длительное время.
За функционированием пульта управления следят
компоненты, расположенные в корпусе датчика. В
корпусе датчика расположены датчик температуры
и защита от перегрева. Температура измеряется NTC-
термистором. В случае неисправности защита от пере-
грева полностью отключит электропитание каменки.
Устройство снабжено датчиком температуры, кото-
рый должен подключаться в соответствии с инструк-
цией. Сверьте правильное положение датчика темпе-
ратуры с инструкцией по установке и эксплуатации
электрокаменки.
2. ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ ПУЛЬТА УПРАВЛЕНИЯ
Перед включением электрокаменки убеди-
тесь в отсутствии посторонних предметов
непосредственно на каменке и в пределах задан-
ных безопасных расстояний от нее.
1. Главный переключатель
Включите нагрев каменки, нажав главный переключа-
тель (1) на пульте управления (положение ВКЛ). Ка-
менка после этого немедленно начнет нагреваться.
Каменка останется включенной в течение 6 часов, если
ранее не будет выключена главным переключателем
(положение ОТКЛ).
2. Переключатель освещения
Электропитание для освещения сауны можно взять с
контакта пульта управления (W2). Предохранитель 1 A
в цепи ограничивает мощность освещения (макс. 100
Вт). Освещение включено при положении переключа-
теля освещения (2) в положении ВКЛ, и выключено в
положении переключателя ОТКЛ.
3. Регулятор температуры
Регулятор температуры ис-
пользуется для установки
желаемой температуры в са-
уне. Так как регулятор тем-
пературы не имеет темпера-
турной шкалы, для нахожде-
ния желаемой температуры
требуется тестирование.
Тестирование можно на-
чать с среднего положения
между минимальным и мак-
1. HARVIA SENLOG CF9
1
2

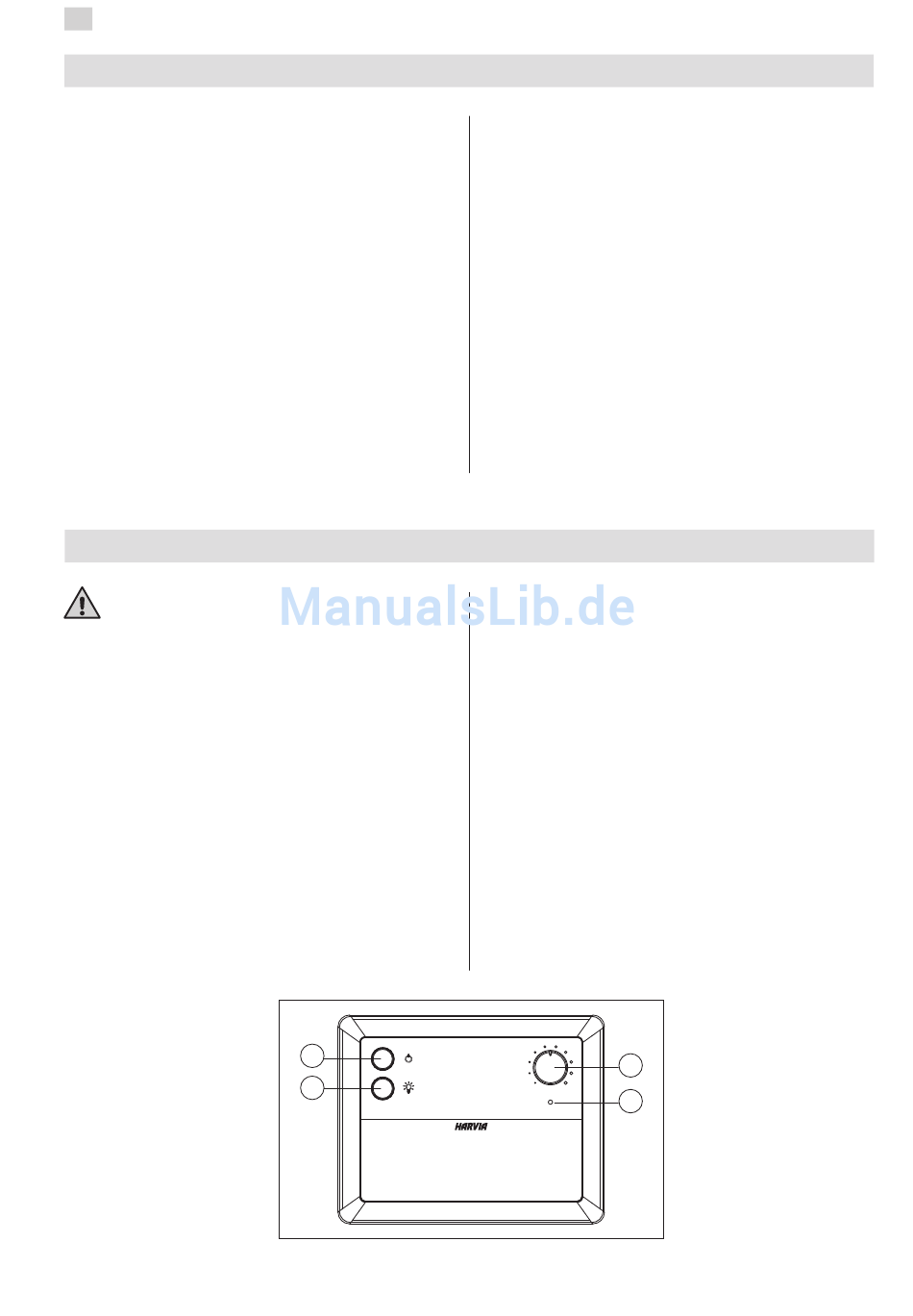

Рисунок 1.
Переключатели и индикаторные
лампы пульта управления
1.2. Технические характеристики
Максимальная устанавливаемая температура:
•
около 110°С
Размеры пульта управления: ширина 185 мм,
•
высота 145 мм, глубина около 58 мм.
Вес: около 0.6 кг
•
Электропитание: 400 В 3N~ (переменный ток)
•
Нагрузка: макс. 9 кВт
•
Категория защиты: IPX3, установка вне сауны и
•
ванной комнаты в сухом месте
Предустановленное время работы: 6 час
•
Регулирование температуры: сауна: 40-110°C
•
Датчик: датчик температуры, защита от перегрева
•
Включение-выключение освещения/вентиляции:
•
макс. 100 Вт
Диагностика: см. Таблицу 1
•
симальным положениями. При повороте регулятора
по часовой стрелке температура увеличивается, про-
тив часовой стрелки - уменьшается. Когда регулятор
оказывается в положении, при котором желаемая
температура в сауне устанавливается быстро и оста-
ется постоянной, его можно больше не трогать. Когда
температура в сауне достигает +65 - +80°C, камни в
каменке уже достаточно горячие и сауна готова для
использования. Если мощность каменки подходящая,
сауне не требуется для нагрева более 1 часа.
4. Индикаторная лампа
Индикатор светится: пульт управления включен и
•
работает правильно
Индикатор не светится: пульт управления
•
выключен либо нет электропитания
Сообщения об ошибках (Таблица 1).
•
ВНИМАНИЕ! Необходимо, чтобы пульт управле-
ния отключал питание ТЭНов по истечении уста-
3
4
новленного времени рабо-
ты или при выключении
каменки вручную.
Ответственное за уста-
новку пульта управления
лицо должно по заверше-
нии установки оставить
инструкцию по установке и
эксплуатации вместе с ка-
менкой и провести обучение
лица, которое будет рабо-
тать с каменкой и пультом
управления!
