RU
Описание
2 мигания каждые 3
Ошибка измерения датчика
секунды
температуры.
3 мигания каждые 3
Разрыв в измерительной
секунды
цепи защиты от перегрева.
Таблица 1.
Сообщения об ошибках. Внимание! Все сервисные операции должны выполняться
профессиональными ремонтниками.
3. ИНСТРУКЦИЯ ПО УСТАНОВКЕ ПУЛЬТА УПРАВЛЕНИЯ
Пульт управления устанавливается вне парилки сауны
в сухом месте (с температурой окружающего воздуха
>+0°С).
ВНИМАНИЕ! Пульт управления нельзя встраи-
вать в стену. См. Рисунок 2.
3.1. Снятие верхней крышки пульта
управления
Верхняя крышка должна быть снята перед монтажом
пульта управления на стену. См. Рисунок 3.
1. Снимите рукоятку регулятора температуры,
вытягивая ее. Не снимайте кнопки других
переключателей.
2. Воспользуйтесь отверткой или другим похожим
инструментом, чтобы снять крышку. Вставьте
отвертку в отверстие снизу пульта управления и
надавите на нее.
3. В это же самое время потяните за нижний край
крышки.

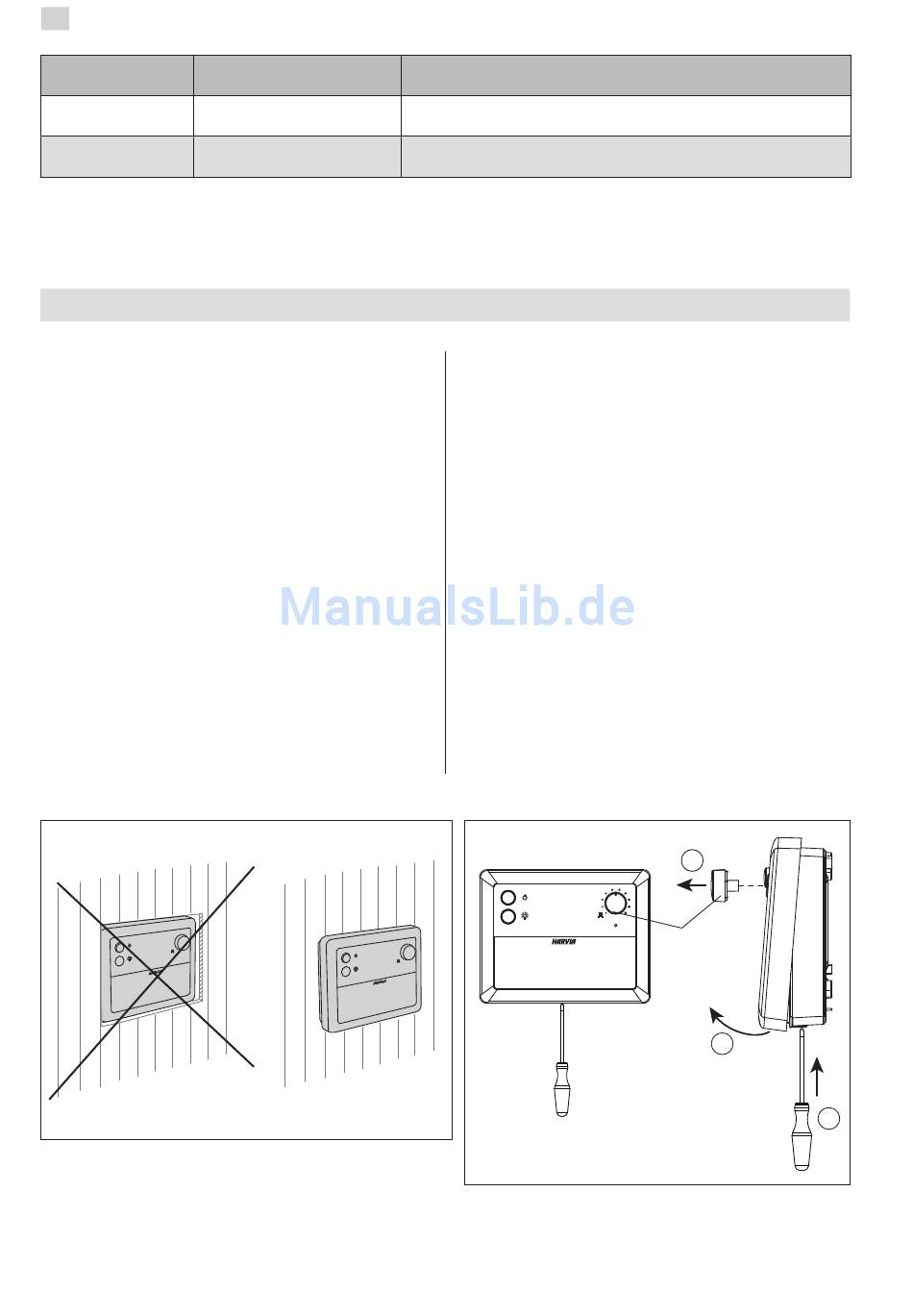

Рисунок 2.
Монтаж пульта управления
10
Действие
Проверьте на наличие повреждений красный и желтый провода
датчика температуры (WX231) и их соединения (см. Рисунок 6).
Проверьте на наличие повреждений синий и белый провода
защиты от перегрева (WX230) и их соединения (см. Рисунок 6).
3.2. Крепление пульта управления к стене.
На задней стенке корпуса пульта управления имеются
три отверстия для шурупов для крепления пульта к
стене. При необходимости просверлите в деревянной
стене отверстие, используя сверло диаметром 2.5 мм.
При креплении пульта управления к каменной стене
просверлите отверстие диаметром 6 мм, достаточно
глубокое для установки дюбеля. Забейте дюбель в от-
верстие и закрутите отверткой крепежный шуруп (1)
на место.
Между головкой шурупа и стеной должен остаться
видимый зазор около 2 мм . Входящие и выходящие
кабели пульта управления пропускаются через откры-
тые отверстия.
Устройство может висеть на верхнем шурупе, если
вставить головку шурупа в вырез отверстия в форме
стрелы на задней стенке корпуса. Отметьте положе-
ния двух нижних крепежных шурупов (2 и 3), удержи-
вая устройство строго вертикально, и выполните опи-
санные ранее действия, за исключением того, что эти
шурупы должны быть закручены как можно плотнее.
См. Рисунок 4.
Рисунок 3.
1
3
Снятие верхней крышки пульта
управления
2
