3.3. The installation of the sensor box
To control wall-mounted heaters with the control
unit, the sensor box connected to the unit should
be installed on the sauna wall above the heater on
its central line, running parallel to its sides, and 100
mm from the ceiling. See figure 5.
2 mm
Screw 2&3
Schraube 2&3

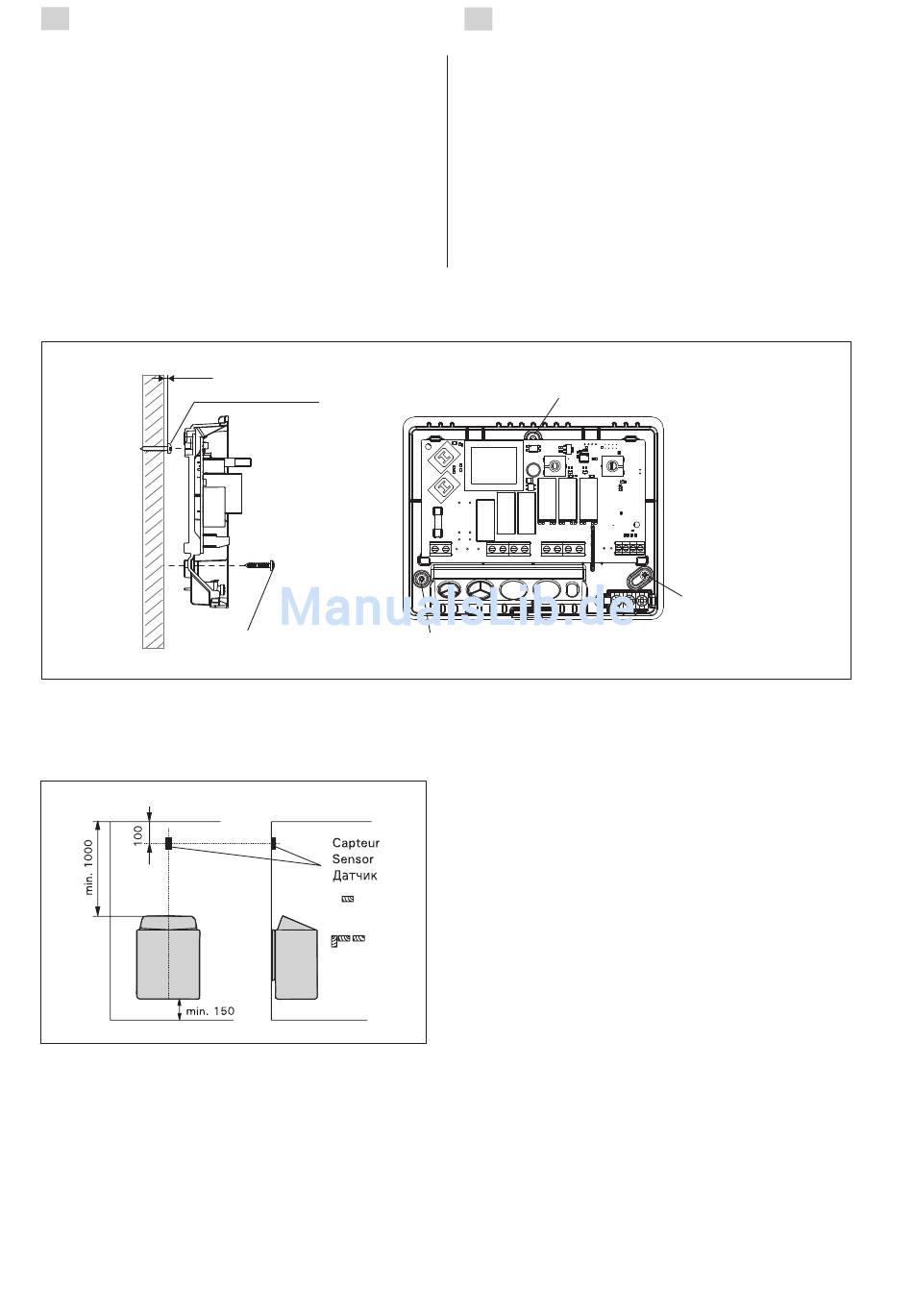

Figure 4.
Fastening the device to the wall
Abbildung 4. Wandbefestigung
Figure 5.
The place of the sensor box of the control unit connection with wall-mounted heaters.
Abbildung 5. Lage des Fühlergehäuses des Steuergeräts bei Saunaöfen mit Wandmontage.
6
Screw 1
Schraube 1
Screw 3
Schraube 3
DE
die gleiche wie oben, mit dem Unterschied, dass
diese Schrauben so weit wie möglich eingedreht
werden. Siehe Abb. 4.
3.3. Installation des Fühlergehäuses
Zur Steuerung von Saunaöfen mit Wandbefesti-
gung über das Steuergerät muss das an das Gerät
angeschlossene Fühlergehäuse an der Saunawand
oberhalb des Ofens, auf der Mittelachse in Breiten-
richtung des Ofens und im Abstand von 100 mm zur
Decke angebracht werden. Siehe Abb. 5.
Screw 1
Schraube 1
Screw 2
Schraube 2
