RU
2

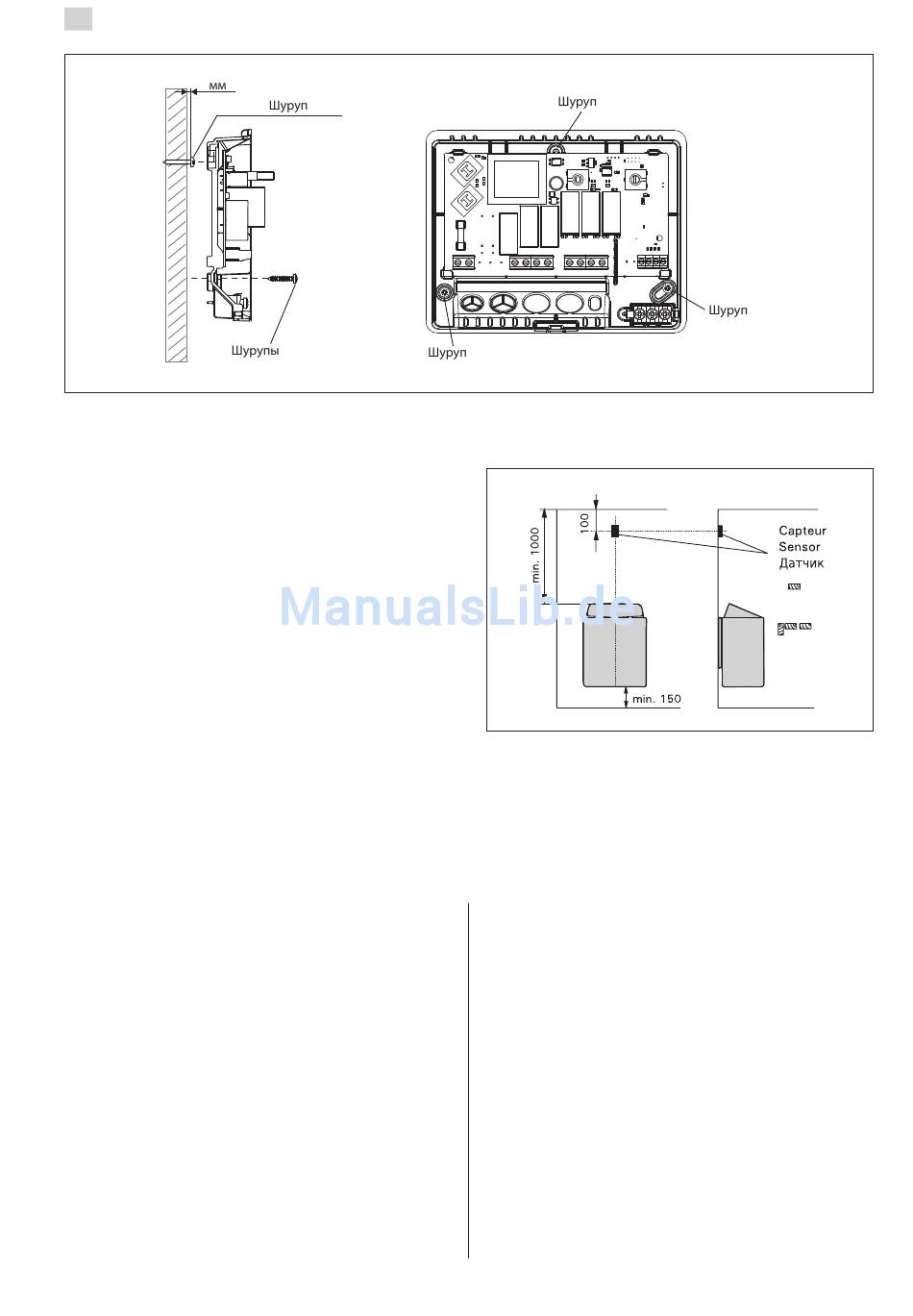

Рисунок 4.
Крепление устройства к стене
3.3. Установка датчика.
Для управления настенными каменками с помощью
пульта управления подключенный к пульту датчик
должен быть установлен на стене сауны над каменкой
на ее средней линии, проходящей параллельно ее сто-
ронам, на 100 мм ниже потолка. См. Рисунок 5.
3.4. Электрическое подключение
Схема подключения - см. Рисунок 6.
3.5. Инструкция по сервисному
обслуживанию для пульта управления
Harvia Senlog CF9
Электронная плата крепится на защелках к задней
части корпуса, так что ее легко поменять, если обору-
дование выйдет из строя. Замена платы - это быстрая
и всегда более дешевая альтернатива замене целого
устройства с отключением всех его кабелей.
Электронная плата должна быть заменена, если:
каменка не нагревается, даже если мощность
•
включена главным переключателем (1),
проводники цепи датчика термостата подключены
правильно, контакторы и нагревательные
элементы исправны;
неисправность не находится на внешних
•
соединениях пульта управления.
ВНИМАНИЕ! Заменять электронную плату может
только квалифицированный электрик, с соблюде-
нием необходимых предосторожностей!
Неисправность предохранителя (Рисунок 6)
освещение сауны нельзя включить с помощью
•
кнопки (2) переключателя освещения пульта
управления, если предохранитель освещения F
(T1AH) вышел из строя.
ВНИМАНИЕ! Перегоревший предохранитель
должен быть заменен новым с таким же номина-
лом.
1
2&3
1
3
Рисунок 5.
Положение датчика пульта
управления при подключении к
настенным электрокаменкам
Неисправность цепи датчика термостата
Функционирование пульта управления отслеживают
компоненты в корпусе датчика. В корпусе датчика рас-
положены датчик температуры и защита от перегрева.
Температура измеряется NTC-термистором, есть также
защита от перегрева. В случае неисправности защита
от перегрева полностью отключит электропитание ка-
менки.
Следует быть особенно осторожным при удлинении
проводников датчика, чтобы избежать перепутывания
проводников его компонентов. NTC-термистор имеет
сопротивление 25 кОм при температуре +25°C. С по-
мощью мультиметра легко найти правильные прово-
дники на коммутационной колодке пульта управления
(клеммы 3 и 4). Сопротивление защиты от перегрева
WX230 (T150), измеряемое мультиметром, приблизи-
тельно 0 Ом, и проводники этой компоненты соединя-
ются с клеммами 1 и 2 коммутационной колодки пуль-
та управления.
2
11
