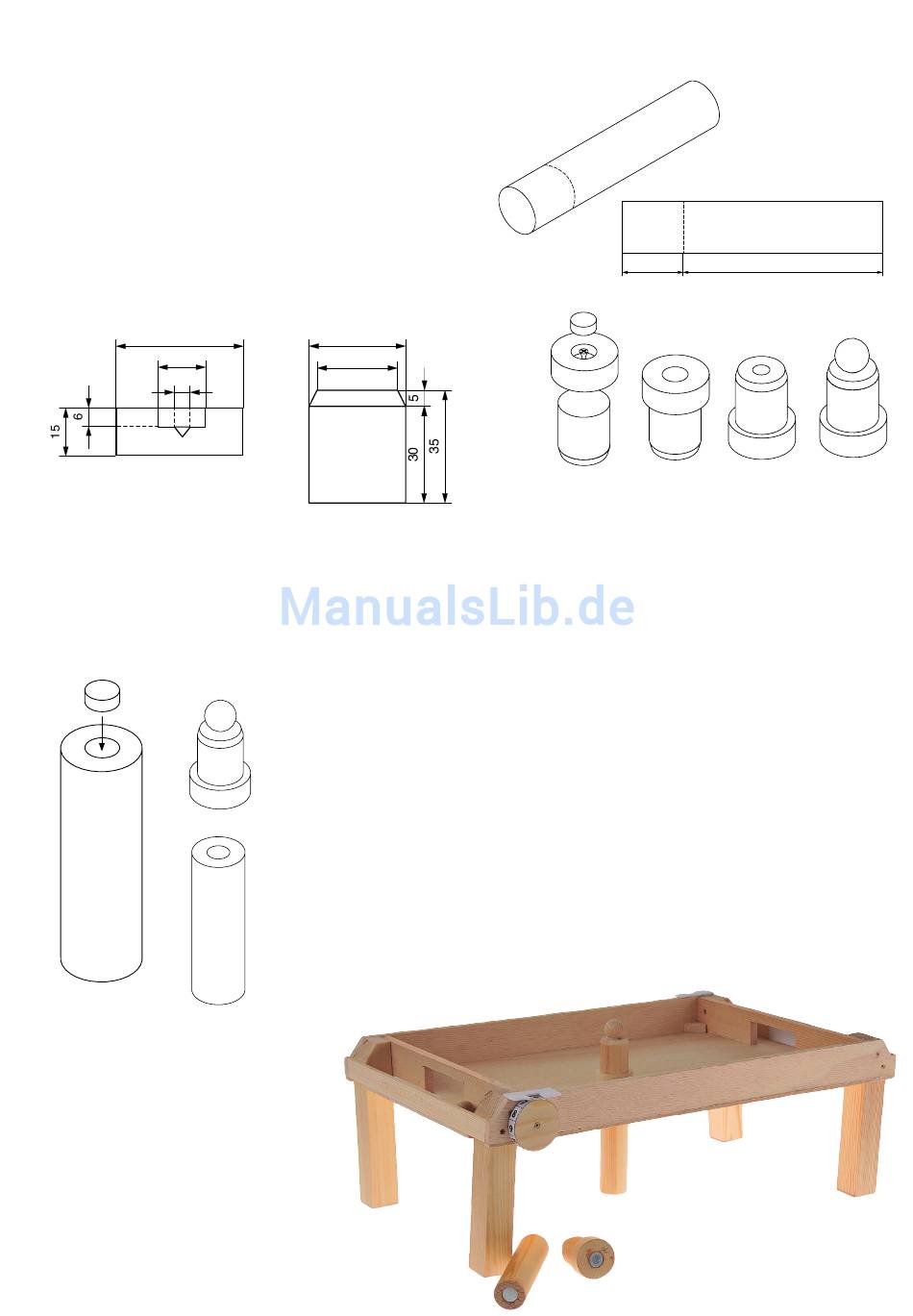

14. Den Rundstab (6) wie in der Abbildung 14 angegeben ablän-
gen.
40
Abb.15
15
5
15. Am Mittelpunkt des Holzrades ein
Sackloch 6mm tief ø15 bohren.
In der Mitte dieser Vertiefung
die vorhandene Bohrung für die
Schraube ansenken (siehe Zeich-
nung Abb. 15)
N
Abb.18
D110213#1
BAUANLEITUNG
Abb.16
30
25
16. Das in Punkt 13 abgesägte
Rundstabteil (Länge 35mm)
an einer Seite ca. 30° mit
einer Holzfeile oder Schleif-
papier abschrägen (siehe
Abb.16)
18. In das übrige lange Rundstabstück (115mm) an einem Ende mittig eine 6mm
tiefe Bohrung mit ø 15mm bohren. In diese Bohrung den zweiten Scheibenma-
gnet (12) einleimen. Siehe Abbildung 17
WICHTIG:
Beim Einkleben der Magnete die Polung zu den Spielfiguren beachten. Die Mag-
nete müssen sich anziehen (evtl. Figur und passenden Spielstab markieren!)
Die Männchen am Ende nach Belieben farbig gestalten.
hier absägen
35
S
Aufbau des Männchens
17. Bei dem in Punkt 15 abgeschrägten Rundstab-
stück oben und unten die Mitte markieren.
Das vorgebohrte Teil (9) aus Punkt 14 mit einer
Schraube (24) mittig auf den abgeschrägten
Körper schrauben. Einen Magneten (12) in die
15mm Bohrung kleben. Das fast fertige Männ-
chen umdrehen und am markierten Mittelpunkt
des Rumpfes eine Kuhle für den Kopf ansenken.
Den Kopf (Holzkugel, 8) einleimen. Schritt 13-17
für das zweite Männchen wiederholen.
Abb.14
115
Abb.17
5
