Abb.1
(1)

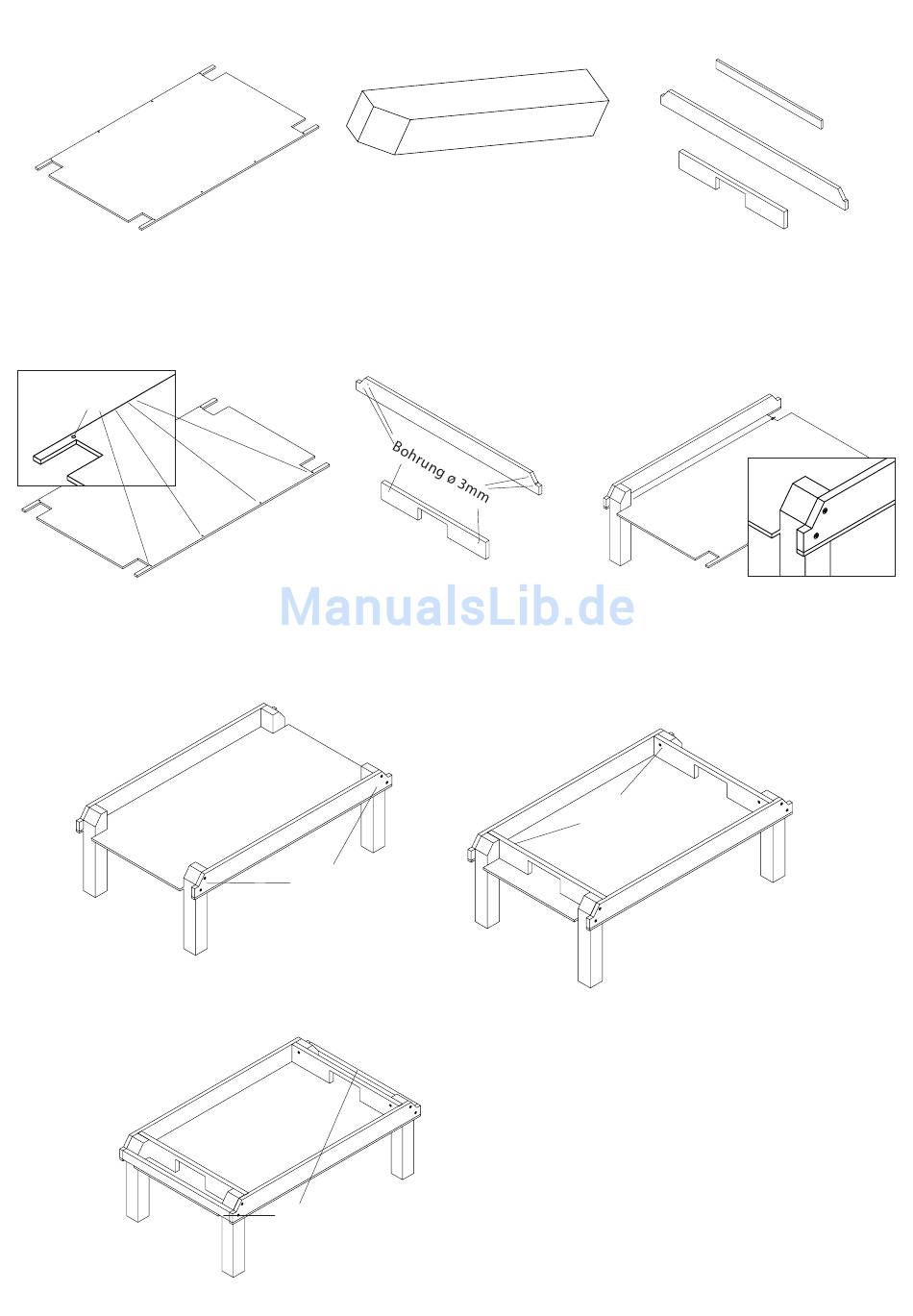

1. Die Bodenplatte (1) wie in der Abbildung
1 nach der Schablone (Seite 5) aussä-
gen. Sägeschnitte mit Schmirgelpapier
säubern.
Bohrung
4. Löcher ø3mm für die Befestigung der
Seitenteile auf der Bodenplatte vorboh-
ren. Jede Bohrung mit Hilfe eines Kegel-
senkers von unten einsenken (siehe Abb.
4 u. Schablone Seite 5)
7. Das 2. Seitenteil und die übrigen 2 Füße des Kickers auf der
gegenüberliegenden Seite anleimen und festschrauben
(siehe Abb. 7)
Abb.9
D110213#1
BAUANLEITUNG
2. Die Holzleisten (5) für die Füße des
Kickers mit der Säge halbieren und die 4
entstandenen Füße jeweils an einer Seite
abschrägen (siehe Abb.2 sowie Schablo-
ne Seite 7).
Abb.4
5. Löcher ø3mm für die spätere
Verschraubung wie in der Abb. 5
gezeigt bei den Seiten und Tor-
leisten vorbohren und mit dem
Kegelsenker von aussen ansenken
(siehe Schablone Seite 7)
Abb. 7
hier anleimen und
festschrauben
hier anleimen
(5)
Abb.2
3. Alle Seitenteile nach Zeichnung
Abb.6
Abb.5
6. Eines der Seitenteile (2) bündig zur Au-
ßenkante auf die Bodenplatte aufleimen
und von unten verschrauben.
Hinweis: Senkungen zeigen nach aussen!
Die beiden Füße wie in der Abbildung 6
gezeigt einleimen und verschrauben)
hier anleimen und
festschrauben
8. Die beiden Torleisten (3) mit den Aussparungen für die
Tore wie in der Abbildung 7 ersichtlich einleimen und
festschrauben.
Hinweis: Senkungen zeigen nach aussen!
9. Die beiden Holzleisten (4) an den Füßen und auf die Bo-
denplatte aufleimen (siehe Abb. 9).
Das Fußballspiel kann nun nach Belieben farbig gestaltet
werden.
(4)
(2)
(3)
(Seite 7)aussägen und entspre-
chend bearbeiten. (Abb.2a)
Abb.8
Abb.3
3
