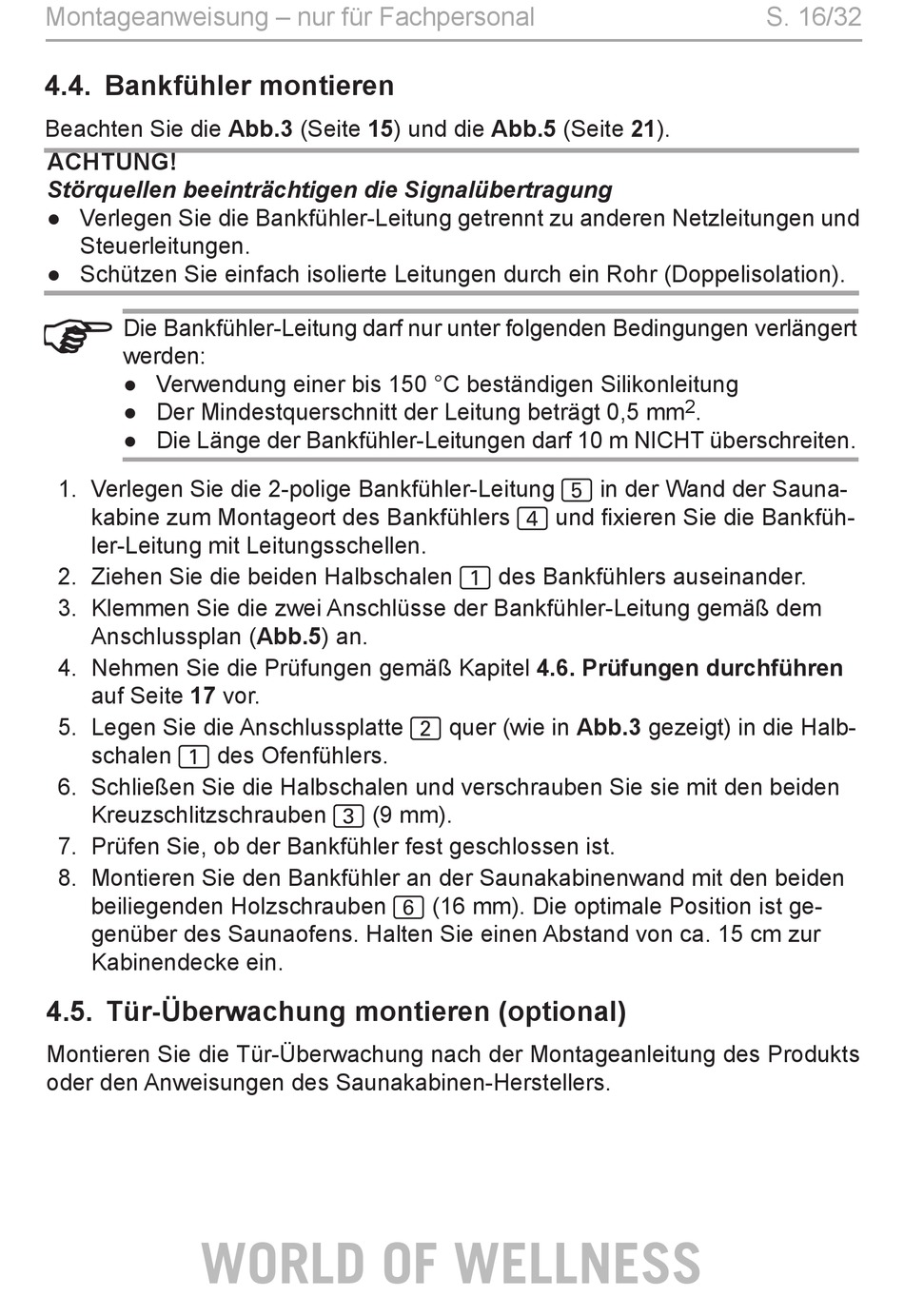

Montageanweisung – nur für Fachpersonal
4.4. Bankfühler montieren
Beachten Sie die Abb.3 (Seite 15) und die Abb.5 (Seite 21).
ACHTUNG!
Störquellen beeinträchtigen die Signalübertragung
● Verlegen Sie die Bankfühler-Leitung getrennt zu anderen Netzleitungen und
Steuerleitungen.
● Schützen Sie einfach isolierte Leitungen durch ein Rohr (Doppelisolation).
Die Bankfühler-Leitung darf nur unter folgenden Bedingungen verlängert
werden:
● Verwendung einer bis 150 °C beständigen Silikonleitung
● Der Mindestquerschnitt der Leitung beträgt 0,5 mm
● Die Länge der Bankfühler-Leitungen darf 10 m NICHT überschreiten.
1. Verlegen Sie die 2-polige Bankfühler-Leitung 5 in der Wand der Sauna-
kabine zum Montageort des Bankfühlers 4 und fixieren Sie die Bankfüh-
ler-Leitung mit Leitungsschellen.
2. Ziehen Sie die beiden Halbschalen 1 des Bankfühlers auseinander.
3. Klemmen Sie die zwei Anschlüsse der Bankfühler-Leitung gemäß dem
Anschlussplan (Abb.5) an.
4. Nehmen Sie die Prüfungen gemäß Kapitel 4.6. Prüfungen durchführen
auf Seite 17 vor.
5. Legen Sie die Anschlussplatte 2 quer (wie in Abb.3 gezeigt) in die Halb-
schalen 1 des Ofenfühlers.
6. Schließen Sie die Halbschalen und verschrauben Sie sie mit den beiden
Kreuzschlitzschrauben 3 (9 mm).
7. Prüfen Sie, ob der Bankfühler fest geschlossen ist.
8. Montieren Sie den Bankfühler an der Saunakabinenwand mit den beiden
beiliegenden Holzschrauben 6 (16 mm). Die optimale Position ist ge-
genüber des Saunaofens. Halten Sie einen Abstand von ca. 15 cm zur
Kabinendecke ein.
4.5. Tür-Überwachung montieren (optional)
Montieren Sie die Tür-Überwachung nach der Montageanleitung des Produkts
oder den Anweisungen des Saunakabinen-Herstellers.
WORLD OF WELLNESS
S. 16/32
