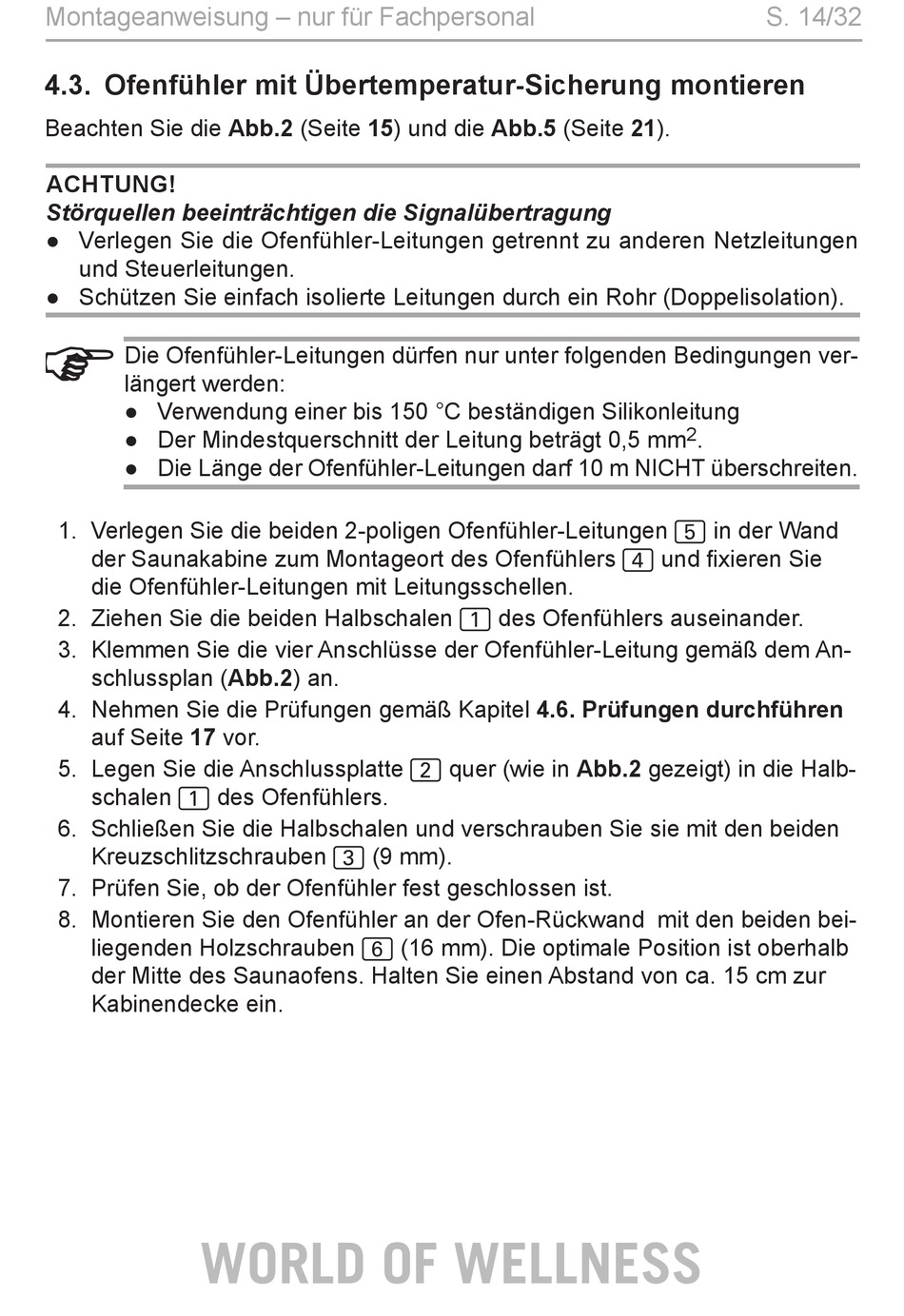

Montageanweisung – nur für Fachpersonal
4.3. Ofenfühler mit Übertemperatur-Sicherung montieren
Beachten Sie die Abb.2 (Seite 15) und die Abb.5 (Seite 21).
ACHTUNG!
Störquellen beeinträchtigen die Signalübertragung
● Verlegen Sie die Ofenfühler-Leitungen getrennt zu anderen Netzleitungen
und Steuerleitungen.
● Schützen Sie einfach isolierte Leitungen durch ein Rohr (Doppelisolation).
Die Ofenfühler-Leitungen dürfen nur unter folgenden Bedingungen ver-
längert werden:
● Verwendung einer bis 150 °C beständigen Silikonleitung
● Der Mindestquerschnitt der Leitung beträgt 0,5 mm
● Die Länge der Ofenfühler-Leitungen darf 10 m NICHT überschreiten.
1. Verlegen Sie die beiden 2-poligen Ofenfühler-Leitungen 5 in der Wand
der Saunakabine zum Montageort des Ofenfühlers 4 und fixieren Sie
die Ofenfühler-Leitungen mit Leitungsschellen.
2. Ziehen Sie die beiden Halbschalen 1 des Ofenfühlers auseinander.
3. Klemmen Sie die vier Anschlüsse der Ofenfühler-Leitung gemäß dem An-
schlussplan (Abb.2) an.
4. Nehmen Sie die Prüfungen gemäß Kapitel 4.6. Prüfungen durchführen
auf Seite 17 vor.
5. Legen Sie die Anschlussplatte 2 quer (wie in Abb.2 gezeigt) in die Halb-
schalen 1 des Ofenfühlers.
6. Schließen Sie die Halbschalen und verschrauben Sie sie mit den beiden
Kreuzschlitzschrauben 3 (9 mm).
7. Prüfen Sie, ob der Ofenfühler fest geschlossen ist.
8. Montieren Sie den Ofenfühler an der Ofen-Rückwand mit den beiden bei-
liegenden Holzschrauben 6 (16 mm). Die optimale Position ist oberhalb
der Mitte des Saunaofens. Halten Sie einen Abstand von ca. 15 cm zur
Kabinendecke ein.
WORLD OF WELLNESS
S. 14/32
