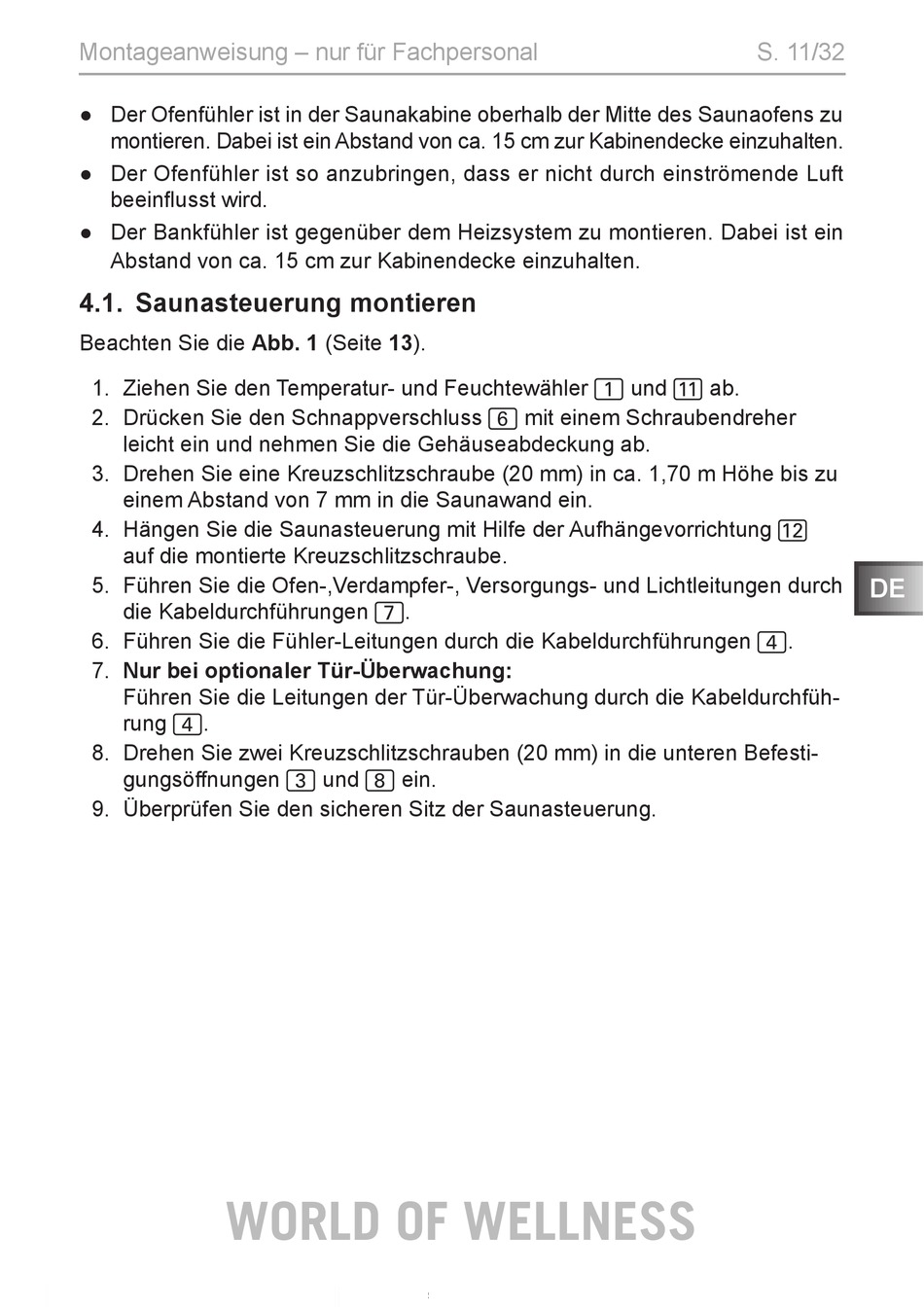

Montageanweisung – nur für Fachpersonal
● Der Ofenfühler ist in der Saunakabine oberhalb der Mitte des Saunaofens zu
montieren. Dabei ist ein Abstand von ca. 15 cm zur Kabinendecke einzuhalten.
● Der Ofenfühler ist so anzubringen, dass er nicht durch einströmende Luft
beeinflusst wird.
● Der Bankfühler ist gegenüber dem Heizsystem zu montieren. Dabei ist ein
Abstand von ca. 15 cm zur Kabinendecke einzuhalten.
4.1. Saunasteuerung montieren
Beachten Sie die Abb. 1 (Seite 13).
1. Ziehen Sie den Temperatur- und Feuchtewähler 1 und b ab.
2. Drücken Sie den Schnappverschluss 6 mit einem Schraubendreher
leicht ein und nehmen Sie die Gehäuseabdeckung ab.
3. Drehen Sie eine Kreuzschlitzschraube (20 mm) in ca. 1,70 m Höhe bis zu
einem Abstand von 7 mm in die Saunawand ein.
4. Hängen Sie die Saunasteuerung mit Hilfe der Aufhängevorrichtung c
auf die montierte Kreuzschlitzschraube.
5. Führen Sie die Ofen-,Verdampfer-, Versorgungs- und Lichtleitungen durch
die Kabeldurchführungen 7.
6. Führen Sie die Fühler-Leitungen durch die Kabeldurchführungen 4.
7. Nur bei optionaler Tür-Überwachung:
Führen Sie die Leitungen der Tür-Überwachung durch die Kabeldurchfüh-
rung 4.
8. Drehen Sie zwei Kreuzschlitzschrauben (20 mm) in die unteren Befesti-
gungsöffnungen 3 und 8 ein.
9. Überprüfen Sie den sicheren Sitz der Saunasteuerung.
