immer ein möglichst kurzes Kabel verwendet werden. Die Verbindungsanordnung zwischen den Geräten
untereinander hat keinen Einfluss auf die DMX-Adressierung. Beispiel: Einem Gerät wurde die DMX-Adresse
1 zugewiesen und es kann an irgendeine Stelle der DMX-Verbindung positioniert werden, am Anfang, am
EINRICHTUNG DES GERÄTS (Fortsetzung)
Ende oder irgendwo in der Mitte. Wenn einem Gerät die DMX-Adresse 1 zugewiesen wurde,
weiß der DMX-Controller, an welche Adresse er die Daten schicken soll, egal an welcher
Stelle der DMX-Kette sich das Gerät befindet.
Anforderungen (für DMX-Betrieb) an Datenkabel (DMX-Kabel): Der Flat Par Tri7XS kann
über das DMX-512-Protokoll angesteuert werden. Der Flat Par Tri7XS verfügt über 7 DMX-
Modi. Informationen über die verschiedenen Modi finden Sie auf die Seiten 7-8. Die DMX-
Adresse wird auf dem Bedienfeld auf der Rückseite des Flat Par Tri7XS eingestellt. Ihr Gerät
und Ihr DMX-Controller benötigen einen 3-poligen XLR-Stecker für den Dateneingang und -
ausgang (Abbildung 1). Wir empfehlen als DMX-Kabel das Accu-Cable. Wenn Sie eigene Kabel verwenden,
sollten Sie sichergehen, dass dies standardmäßige, abgeschirmte 110 – 120 Ohm Kabel sind (diese Art von
Kabel bekommen Sie in nahezu jedem professionellen Musik- und Beleuchtungstechnikgeschäft). Ihre Kabel
sollten über einen männlichen und weiblichen XLR-Stecker an jedem Kabelende verfügen. Beachten Sie, dass
das DMX-Kabel in Reihe geschaltet werden muss und nicht aufgeteilt werden kann.

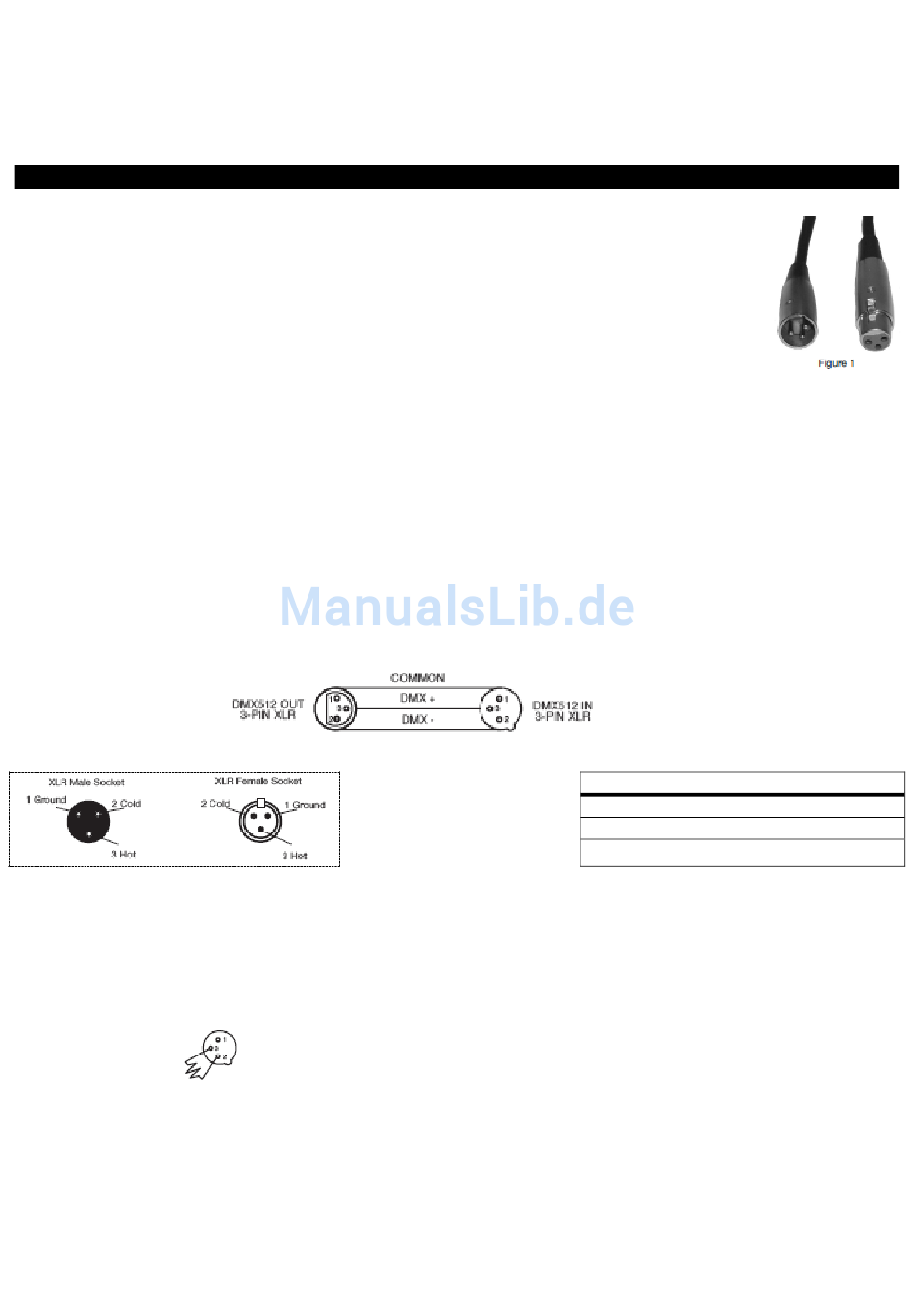

Achtung: Halten Sie sich für die Verlegung eigener Kabel an die Abbildungen 2 und 3. Benutzen Sie nicht die
Masse am XLR-Stecker. Verbinden Sie den Massestift nicht mit der Abschirmung des Kabels und vermeiden
Sie, dass die Abschirmung mit dem Gehäuse des XLR-Steckers in Kontakt kommt. Ein Kontakt der
Abschirmung mit der Masse verursacht einen Kurzschluss und Störungen im Verhalten der Geräte.
Abbildung 3
Wichtig: Leitungsabschluss: Bei längeren Kabelstrecken benötigen Sie möglicherweise zur Verhinderung
von Störungen im Verhalten der Geräte einen Leitungsabschluss (DMX-Terminator) am letzten Gerät. Ein
Leitungsabschluss ist ein Widerstand mit 110-120 Ohm und ¼ Watt, der zwischen den Polen 2 und 3 des
männlichen XLR-Steckers gesteckt wird (DATA + und DATA -). Dieses Bauteil wird in die weibliche XLR-
Buchse
des
abzuschließen.
5-polige
XLR
DMX-Stecker.
Datenübertragung, anstatt 3-polige. 5-polige DMX-Geräte können an eine 3-polige DMX-Leitung
A.D.J. Supply Europe B.V. – www.americandj.eu – Flat Par Tri7XS Bedienungsanleitung Seite 6
letzten Geräts der Reihenschaltung eingesteckt, um hier die Leitung
Mit einem Leitungsabschluss (ADJ-Teilenummer: 1613000030) wird die
Wahrscheinlichkeit des Auftretens von Störungen minimiert.
Ein Abschluss reduziert Signalfehler und vermeidet Probleme und
Interferenzen bei der Signalübertragung. Es empfiehlt sich immer,
einen DMX-Leitungsabschluss (Widerstand 120 Ohm, 1/4 W)
zwischen Pol 2 (DMX -) und Pol 3 (DMX +) des letzten Geräts zu
schalten.
Einige
Hersteller
XLR-Polanordnung
Pol 1 = Masse
Pol 2 = Signal invertiert ( DMX-„Cold")
Pol 3 = Signal ( DMX+„Hot")
benutzen
5-polige
Abbildung 2
Abbildung 4
DMX-512-Datenkabel
für
die
