Pos: 174 /20 0 Ch rist/3 60 G T-BA L abo r-Pilot (STANDARDMODU LE)/0 80 Wa rtun g u nd In stan dhalt ung/ 080 -00 10- 001 0-0 030 Belüf tung s- u nd Medi ena blaufv entil LD plus @ 31\ mo d_14 084 423 160 92_ 6.doc x @ 2 097 44 @ 4 @ 1
8.1.1.3
Belüftungs- und Medienablaufventil
1
Ventilöffnung
2
Ventileinsatz
3
O-Ringe
Pos: 175 /01 0 Univ ersal mod ule/L eerz eile @ 0\m od_ 120 211 624 450 0_0. docx @ 11 2 @ @ 1
Pos: 176 /20 0 Ch rist/3 60 G T-BA L abo r-Pilot (STANDARDMODU LE)/0 80 Wa rtun g u nd In stan dhalt ung/ 080 -00 10- 001 0-0 040 Wä rmet ausc her @ 25 \mo d_1 404 984 102 436_ 6.d ocx @ 184 389 @ 4 @ 1
8.1.1.4
Wärmetauscher (nur bei luftgekühlten Gefriertrocknungsanlagen
Pos: 177 /01 0 Univ ersal mod ule/Seit enwec hsel @ 0\m od_ 120 211 624 4312 _0. docx @ 10 3 @ @ 1
Version 11/2006, Rev. 2.0 vom 02.12.2014 • sb
Originalbetriebsanleitung
Verunreinigungen wie festgesetzte Produktrückstände o.ä. können Ursache
für ein unzureichendes Vakuum sein. In diesem Fall muss das Belüftungs-
und Medienablaufventil gereinigt werden.
•
Gefriertrocknungsanlage ausschalten und Netzstecker ziehen.
•
Ventileinsatz herausschrauben.
•
Verunreinigungen am Ventileinsatz und in der Ventilöffnung mit einem
Papiertuch entfernen.
•
O-Ringe reinigen und auf Beschädigungen untersuchen. Beschädigte
O-Ringe müssen ausgetauscht werden.

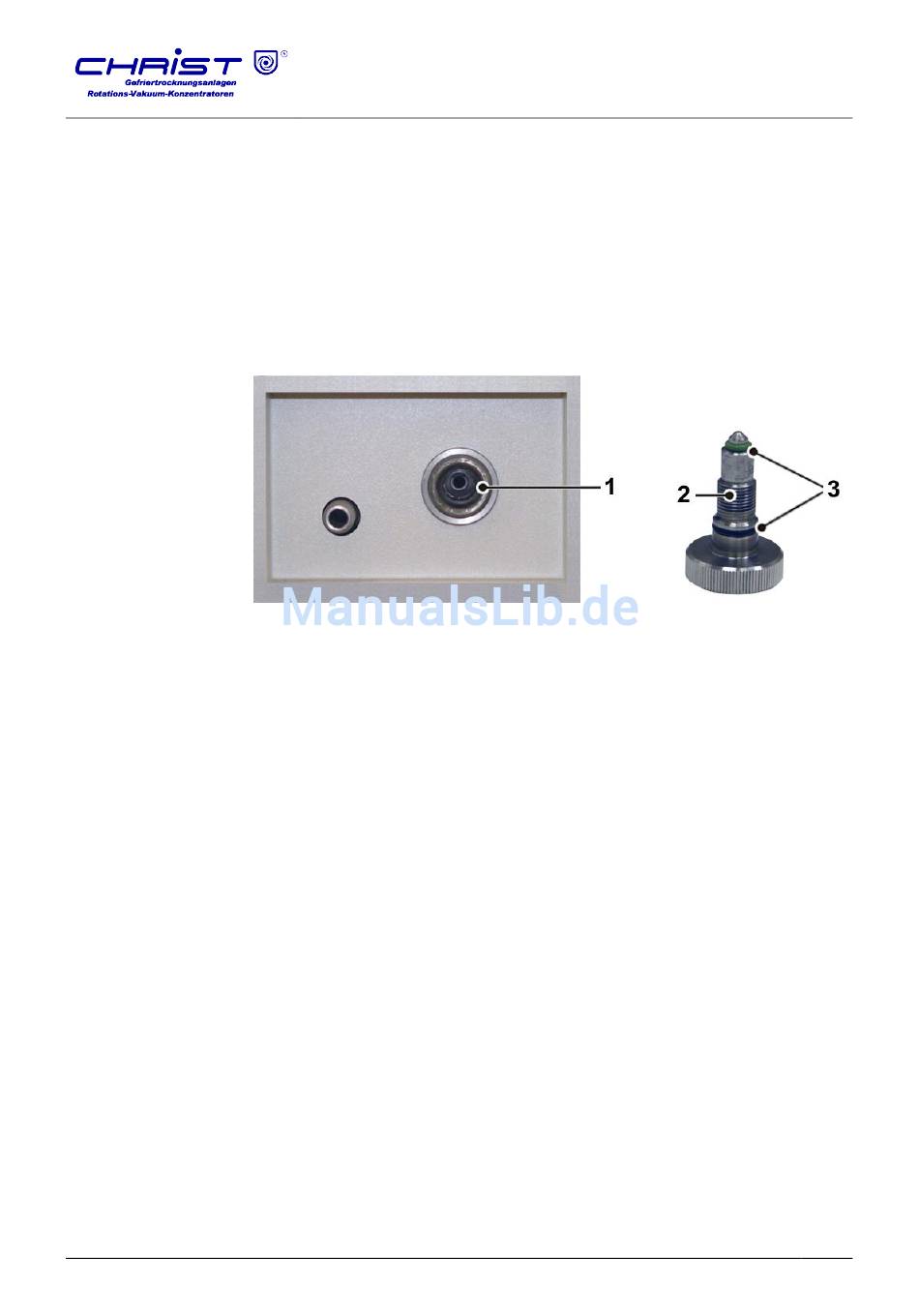

Abb. 46: Ventilöffnung und Ventileinsatz mit O-Ringen
(Bespielabbildung, variiert je nach Anlagentyp)
•
Ventileinsatz wieder einsetzen.
•
Gefriertrocknungsanlage wieder in Betrieb nehmen.
Wird weiterhin nur ein unzureichendes Vakuum erreicht, muss die Gefrier-
trocknungsanlage von autorisiertem Fachpersonal überprüft werden (s.
Kap. 7.3 - "Kontakt im Servicefall").
Um das von der Kälteanlage komprimierte Kältemittel abzukühlen, wird ein
lamellierter Wärmetauscher eingesetzt. Er befindet sich auf der Geräte-
rückseite (s. Kap. 2.1.1 - "Funktions- und Bedienelemente") und wird mit
Luft gekühlt.
Staub und Schmutz behindern die Kühlung durch den Luftstrom. Staub-
belag auf den Lamellen verhindert den Wärmeaustausch und damit die
Leistungsfähigkeit der Kälteanlage. Größere Verunreinigungen können
einen Ausfall der Anlage verursachen.
Der gewählte Aufstellungsort sollte deshalb möglichst sauber sein.
•
Wärmetauscher mindestens einmal monatlich auf Verschmutzungen
überprüfen und gegebenenfalls reinigen.
•
Setzen Sie sich bei Fragen mit dem Christ Service in Verbindung (s.
Kap. 7.3 - "Kontakt im Servicefall").
Gefriertrocknungsanlage ALPHA 1-2 LDplus
8 Wartung und Instandhaltung
57
