Gefriertrocknungsanlage ALPHA 1-2 LDplus
6 Betrieb
6
Wertefenster
7
Belegung der
Funktionstasten
8
Statuszeile
9
Messwertkanal
10 Sollwert (wird nur im
Run-Modus ange-
zeigt)
11 Einheit des Mess-
wertes
12 Istwert
38
Display (5)
Das Hauptfenster des Displays ist in die Bereiche Wertefenster, Belegung
der Funktionstasten und Statuszeile gegliedert. Im Hauptfenster werden
alle relevanten Prozessdaten wie Soll- und Istwerte, Menüs und Prozess-
informationen angezeigt (siehe Abbildung).

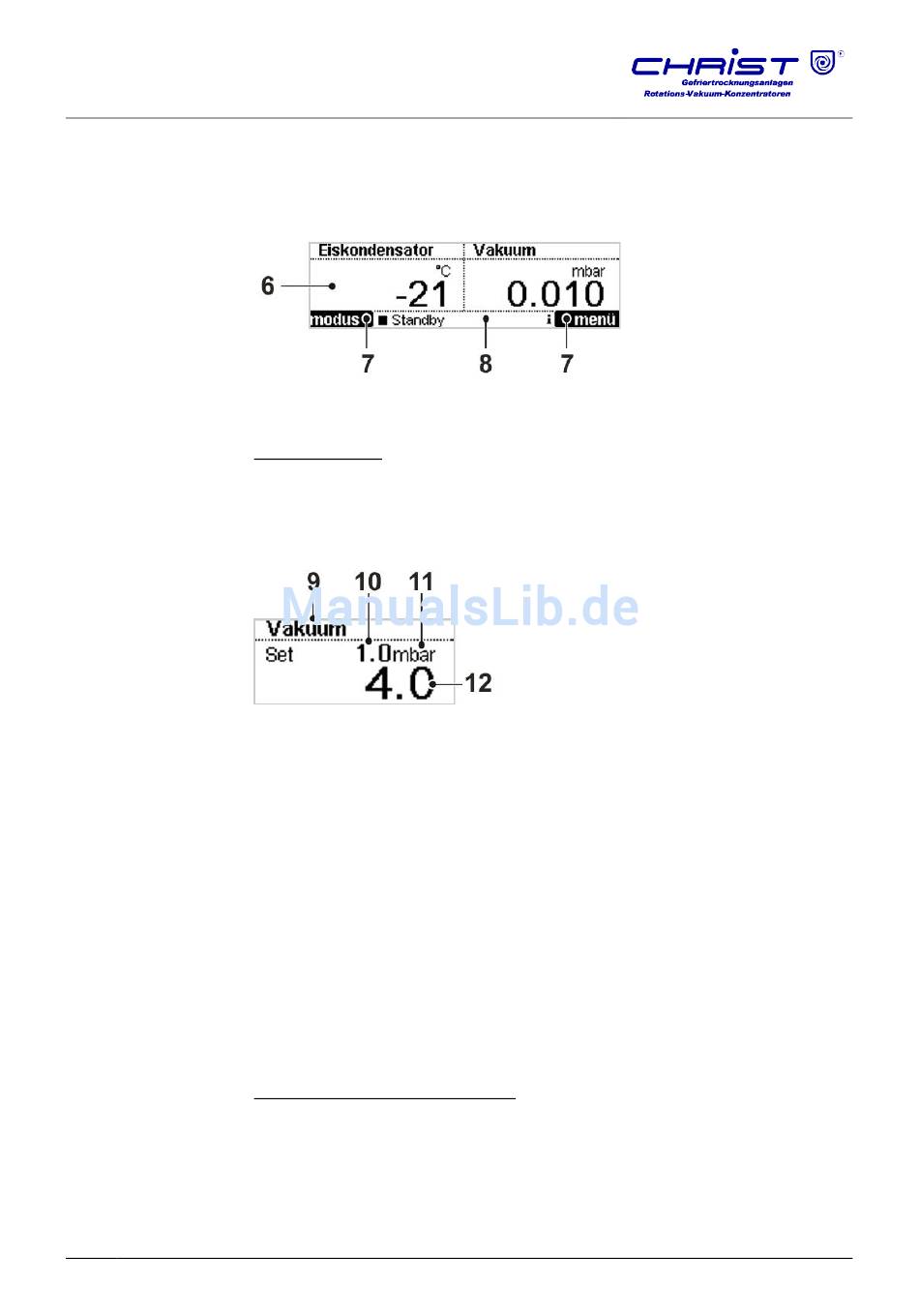

Abb. 19: Gliederung des Displays der LDplus-Steuerung
Wertefenster (6)
Die Wertefenster werden nach der Initialisierung der Steuerung
eingeblendet. Es gibt zwei Wertefenster, die identisch aufgebaut sind. Die
Anzeige der Messwertkänale wird über die Tasten "Auf" und "Ab" gesteuert
(siehe oben).
Abb. 20: Wertefenster
Alle zur Verfügung stehenden Messwerte können sowohl im linken als auch
im rechten Wertefenster dargestellt werden, so dass eine individuelle
Kombination aus folgenden Werten gewählt werden kann:
Gesamtzeit (zeigt die Gesamtlaufzeit des Prozesses an)
Abschnittszeit (zeigt die Laufzeit einer einzelnen Phase an, z.B.
Gefrieren, Warm-Up Vakuumpumpe; Haupttrocknen)
Eiskondensatortemperatur
Vakuum in mbar (zeigt das Vakuum in der Trocknungskammer an; nur
möglich bei installierter Vakuummesssonde)
Vakuum umgerechnet in °C (zeigt das Vakuum in der Trocknungs-
kammer an, umgerechnet gemäß Dampfdruckkurve über Eis, siehe
Kapitel 2.2.1 - "Gefriertrocknung allgemein"; nur möglich bei installierter
Vakuummesssonde)
Belegung der Funktionstasten (7)
siehe Funktionstasten (1+2)
Version 11/2006, Rev. 2.0 vom 02.12.2014 • sb
Originalbetriebsanleitung
