Einsetzen der eRIC G4-Karte in den Server

Öffnen des Servers
Für den Einbau der eRIC G4-Karte muss das Host-System geöffnet werden.
Ziehen Sie am Host das Netzkabel, und befolgen Sie die Anweisungen in der
entsprechenden Systemdokumentation.

Einstecken der eRIC G4-Karte in einen PCI-Steckplatz

eRIC G4 - PCI
Stecken Sie die eRIC G4-Karte in einen freien PCI-Steckplatz. Dafür kann jeder
PCI-Steckplatz (33 oder 66 MHz, 32 oder 64 Bit, PCI-X) verwendet werden.

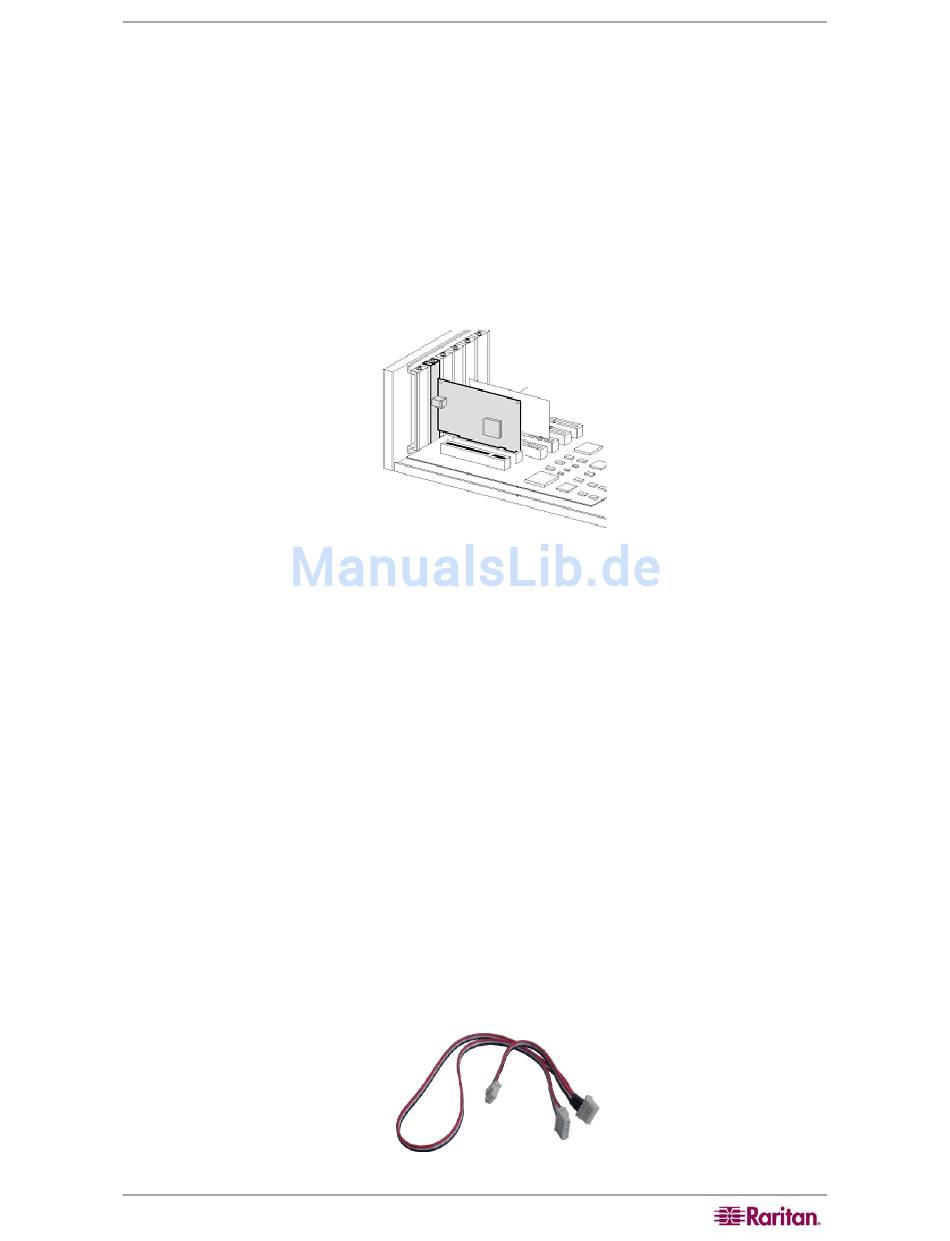

Abbildung 12 - Einbau der eRIC G4-Karte in einen PCI-Steckplatz

Anschließen von Netz- und Reset-Kabel
Die eRIC G4-Karte bietet die Möglichkeit, sowohl die Stromversorgung als auch die
Reset-Funktion des Host-Systems extern zu steuern. Damit diese Funktionen
unterstützt werden, ist eine zusätzliche Verkabelung erforderlich. Bevorzugt
werden hierfür die IPMI-Schnittstellen verwendet. Wenn Ihr Host jedoch IPMI nicht
unterstützt, können Sie eine der anderen Möglichkeiten verwenden.
Anschluss über IPMB
Diese Verbindung wird zur Steuerung der Stromversorgung des Systems (Ein/Aus-
Schaltung) oder zur Durchführung eines Hard-Resets (Kaltstart) verwendet. Das
Motherboard muss IPMI 1.5 oder höher unterstützen und mit einem 3- oder
4-poligen IPMB-Steckplatz ausgestattet sein (siehe Abbildung 14).
Stecken Sie den 5-poligen Stecker des IPMB-Kabels in den einreihigen
o
5-poligen IPMB-Anschluss auf der eRIC G4-Karte (siehe Abbildung 7).
o Stecken Sie das andere Ende des Kabels in einen IPMB-Steckplatz
(3- oder 4-polig) auf dem Motherboard.
o Stellen Sie die IPMI-Einstellungen auf IPMI over IPMB (IPMI über IPMB) ein.
o Stellen Sie sicher, dass die IPMI-Funktion auf dem Host-System aktiviert ist.

Abbildung 13 - IPMI-Kabel
