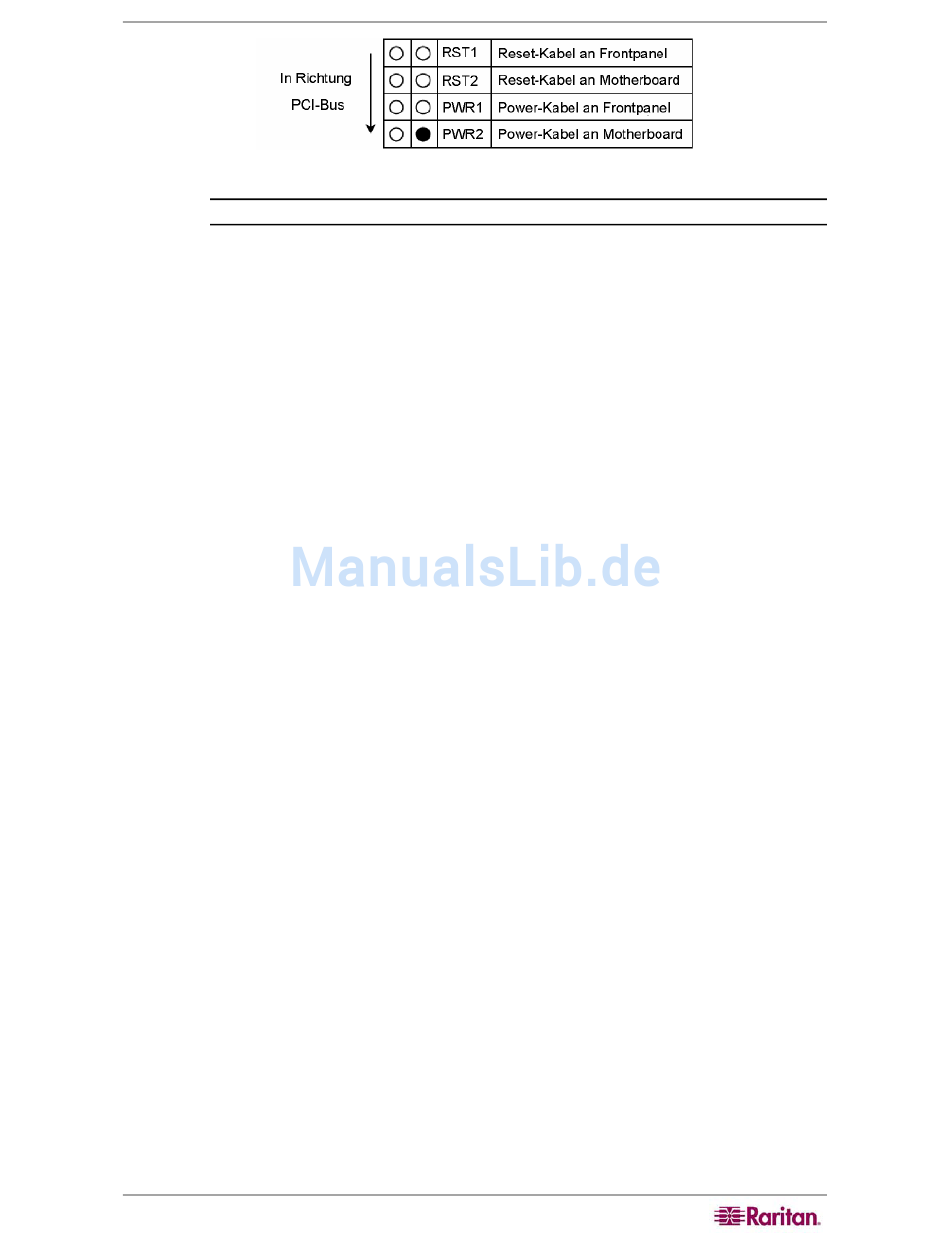

Abbildung 9 - Pinbelegung des Reset-/Netzschalters der eRIC G4-Karte

Hinweis: Auf der eRIC G4-Karte ist der Netzanschluss mit „ATX" gekennzeichnet.

IPMB-Anschluss (Intelligent Management Platform Bus)

Mit dem IPMB-Anschluss (Intelligent Management Platform Bus) auf einem
IPMI-fähigen Motherboard
Stromversorgungssteuerung realisiert werden. Wenn Sie den IPMB-Anschluss der
eRIC G4-Karte über das IPMB-Kabel mit einem solchen Port verbinden, können
Sie die IPMI-über-IPMB-Funktion der eRIC G4-Karte nutzen. Einzelheiten zur
Pinbelegung des IPMB-Anschlusses finden Sie in Anhang D: Pinbelegung.

Die S2D-Pins (Set to Default)

Diese Pins können für ein Reset der eRIC G4-Karte auf die werksseitigen Einstellungen
verwendet werden. Ein Reset der eRIC G4-Karte ist im Detail in Kapitel 3: Reset der
eRIC G4-Karte auf die werksseitigen Einstellungen beschrieben.

Serielle Schnittstelle 1 und 2 und PS/2-Schnittstelle

Wenn Ihr Server keine volle Unterstützung für USB-Tastatur und –Maus, sondern
nur für PS/2-Maus und –Tastatur bietet, müssen Sie die eRIC G4-Karte mit dem
PS/2-Systemkabel anschließen. Durch Anschluss des proprietären PS/2-Kabels an
die Sub D9-Schnittstelle lässt sich das Host-System steuern. Nachfolgend wird die
Verwendung dieses PS/2-Systemkabels näher beschrieben.
1. Das flache Kabel von der seriellen Schnittstelle (Sub D9-Anschluss) des
High-Profile-Slotblechs muss an die PS/2-Pins auf der eRIC G4-Karte
angeschlossen werden (siehe Abbildung 10).
2. Schließen Sie das PS/2-Kabel an die serielle Schnittstelle (Sub D9) an
(siehe Abbildung 11).
kann der direkte Zugriff auf
9
Funktionen zur
