4a

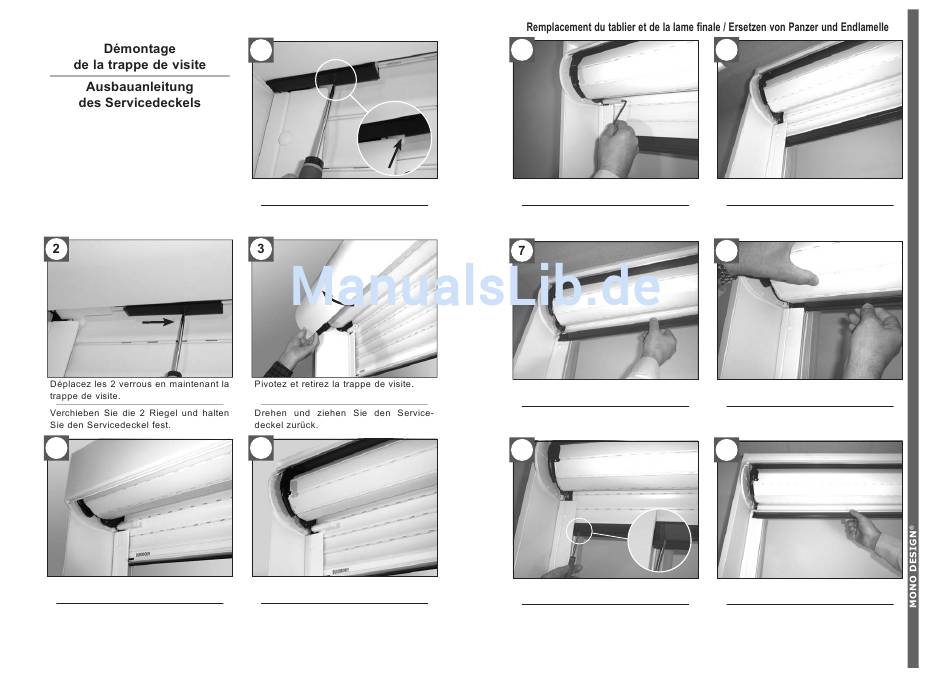

Caisson 20° ouvert.
Kasten 20° Offen.
2
1
Positionnez un petit tournevis plat au
niveau de l'encoche.
Stellen
Sie
einen
flachen
Schraubenzieher in die Kerbe.
4b
Caisson 180° ouvert.
Kasten 180° Offen.
RC7 0368 00
5
Démontez les tulipes à l'aide d'une clé
6 pans x 4.
Entfernen Sie den Einlauftrichter mit
einem Inbusschlüssel 6x4.
Sortez la lame finale des coulisses, puis
allez vue 10.
Entfernen Sie die Endlamelle aus den
Führungsschienen, dann siehe Punkt 10.
9
Démontez la sous lame finale.
Entfernen Sie die untere Endlamelle.
RC7 0368 00
6
Espace suffisant pour sortir la lame
finale des coulisses, sinon allez vue 8.
Die Lücke ist ausreichend, um die Endlamelle aus den
.
Führungsschienen herauszunehmen, ansonsten siehe Punkt 8
8
Difficulté pour sortir la lame finale des
coulisses...
Schwierigkeiten beim Entfernen der
Endlamelle aus den Führungsschienen...
10
Sortez la lame finale des coulisses.
Nehmen Sie die Endlamelle aus den
Führungsschienen heraus.
3
