IOC-2812BV
Référence numérique 18.9110
ELECTRONICS FOR SPECIALISTS
ELECTRONICS FOR SPECIALISTS
Caméra réseau pour l'extérieur
Cette notice s'adresse aux installateurs d'ins-
tallations de surveillance vidéo. Veuillez lire la
présente notice avant l'installation et conser-
vez-la pour pouvoir vous y reporter ultérieu-
rement.
1 Possibilités d'utilisation
La caméra IOC-2812BV est spécialement conçue
pour une utilisation dans des installations de
surveillance vidéo basées sur des réseaux infor-
matiques. Grâce à son boîtier protégé contre les
intempéries (type de protection IP 66), elle est éga-
lement adaptée pour une installation en extérieur.
Elle est dotée d'un capteur d'image 3 mégapixels
et d'un objectif à focale variable (2,8 – 12 mm) et
propose, entre autres, la visualisation en image
miroir, le masquage de zones d'image et la détec-
tion de mouvements ainsi que des fonctions intel-
ligentes pour l'analyse d'image et la réduction des
données (par exemple ROI). Dans la pénombre,
les LEDs infrarouges intégrées éclairent la zone de
surveillance jusqu'à 30 m et la caméra commute
sur le mode noir et blanc. La caméra dispose d'un
serveur web intégré avec streaming vidéo ×3.
Pour l'installation correcte, des connaissances en
technologie réseau sont indispensables.
La caméra peut être utilisée en combinaison
avec un enregistreur vidéo réseau (p. ex. IOR-...*)
ou seule, via un navigateur internet.
*Conseil : Si le modèle de la caméra n'existe pas dans
la liste de l'enregistreur utilisée, sélectionnez
le protocole ONVIF.
2 Conseils d'utilisation importants
La caméra répond à toutes les directives néces-
saires de l'Union européenne et porte donc le
symbole
.
ATTENTION Les LEDs infrarouges s'allument
dans la pénombre. Ne regardez jamais direc-
tement les LEDs allumées de proximité lors de
l'installation de la caméra. La lumière infrarouge
peut engendrer des irritations des yeux. Le
rayonnement infrarouge est cependant loin du
seuil limite d'émission et considéré sans risque
selon la norme EN 62471.
•
Protégez la caméra des températures extrêmes
(plage de température de fonctionnement auto-
risée : −20 °C à +50 °C).
•
Pour le nettoyage, n'utilisez pas de produits
chimiques ou de détergents agressifs.
•
Nous déclinons toute responsabilité en cas de
dommages corporels ou matériels résultants
si la caméra est utilisée dans un but autre que
celui pour lequel elle a été conçue, si elle n'est
pas correctement branchée ou utilisée ou si
elle n'est pas réparée par une personne habili-
tée ; en outre, la garantie deviendrait caduque.
De même, notre responsabilité ne saurait être
engagée en cas de pertes de données et leurs
conséquences, causées par une mauvaise utili-
sation ou un défaut.
Lorsque la caméra est définitivement re-
tirée du service, vous devez la déposer
dans une usine de recyclage de proximi-
té pour contribuer à son élimination non
polluante.
ELECTRONICS FOR SPECIALISTS
ELECTRONICS FOR SPECIALISTS
3
1
2

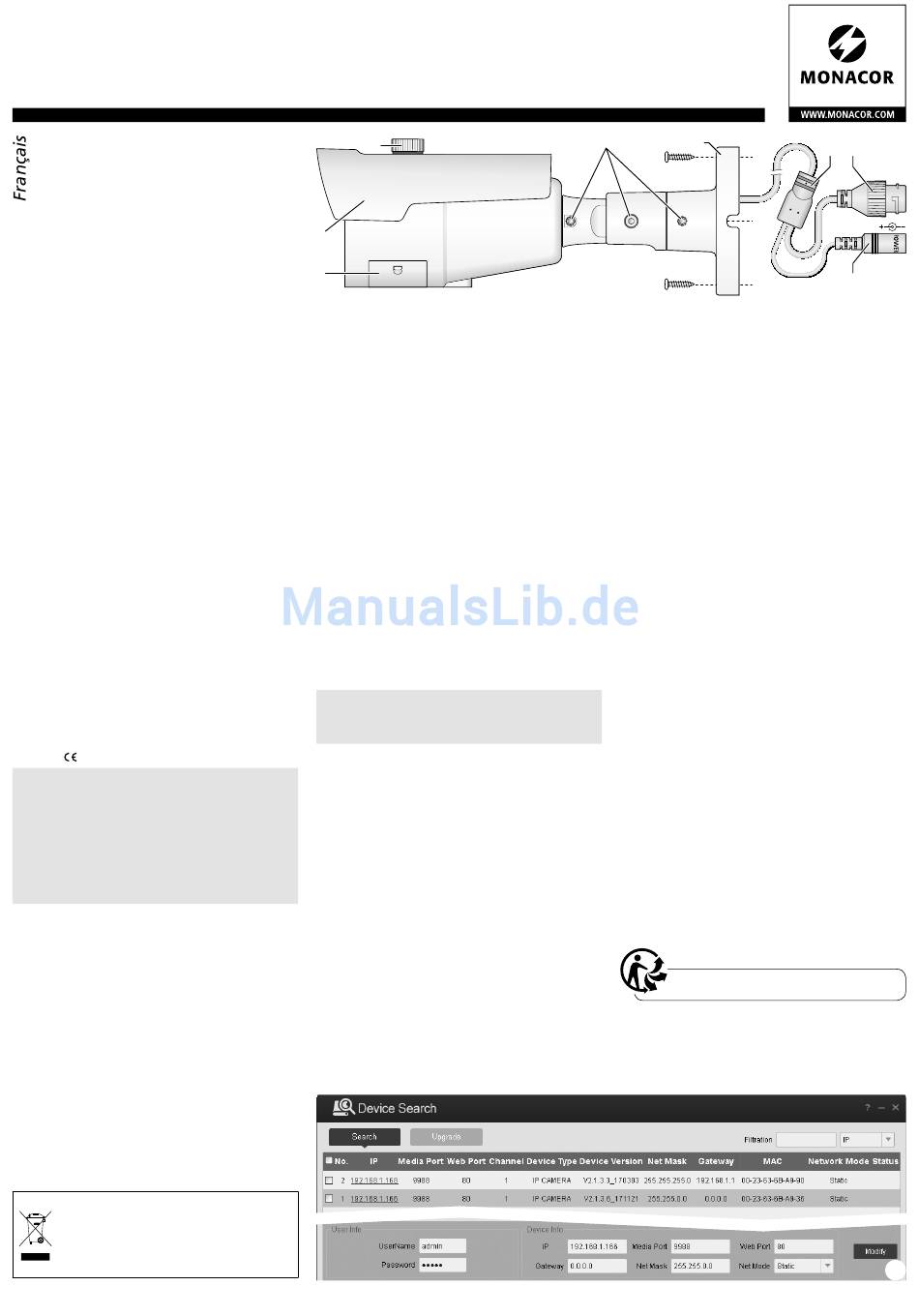

3 Montage
1) Pour définir le lieu optimal de montage, il faut
effectuer un test de fonctionnement. Pour ce
faire, mettez la caméra en fonction de manière
☞
temporaire (
chapitres suivants).
2) A l'emplacement de montage (par exemple
mur ou plafond), percez trois trous pour fixer
le socle (5) et si besoin, un trou pour le câble de
branchement (à la place, le câble peut sortir via
l'encoche latérale sur le socle). Vissez le socle.
3) Pour orienter la caméra, desserrez les vis de
fixation (4), orientez la caméra puis revissez les
vis.
Attention : Evitez d'orienter la caméra directement
vers des sources puissantes de lumière
(par exemple soleil). Cela pourrait dimi-
nuer la durée de vie du capteur d'image.
4) Pour protéger l'objectif des rayonnements
directs du soleil, positionnez le pare-soleil (1)
sur la caméra et fixez-le avec la vis (3).
4 Branchement de la caméra
Les branchements (7, 8) et le répartiteur de câble
(6) ne sont pas protégés contre les intempéries.
Ils doivent être protégés en conséquence.
1) Reliez la caméra via la fiche femelle RJ45 (7) à
un ordinateur individuel, un réseau local d'or-
dinateurs ou, par exemple via un routeur, à des
réseaux informatiques plus importants (inter-
net). A la place, la caméra peut être directe-
ment reliée à l'entrée d'un enregistreur IOR.
2) Reliez une alimentation stabilisée 12 V avec une
puissance continue de 1 A (p. ex. PSS-1230DC
ou PS-120WP) à la fiche femelle (8) en utilisant
une fiche alimentation ⌀ 5,5 / 2,1 mm (extérieur /
intérieur). Veillez à respecter la polarité :
Contact médian = +
A la place, la caméra peut être alimen-
tée via le câble réseau (Power over Ethernet
IEEE 802.3af).
ELECTRONICS FOR SPECIALISTS
ELECTRONICS
4
5
5 Intégrer la caméra dans le réseau
Pour pouvoir adresser directement la caméra pour
une configuration via l'ordinateur, son adresse IP
est réglée en usine sur 192.168.1.168.
Si l'adresse actuelle de la caméra n'est pas
connue, installez le programme «Device Config
Tool» depuis le CD livré pour trouver la caméra
dans le réseau et démarrez.
1) Le réseau est parcouru et une liste de toutes
les caméras trouvées s'affiche (
2) Sélectionnez la caméra en cliquant sur la ligne
correspondante. Dans la zone inférieure, les
réglages actuels de cette caméra sont affichés.
3) Si besoin, modifiez les réglages :
L'adresse IP, le masque sous-réseau et l'adresse
Gateway peuvent être définies comme sta-
tiques (option «Net Mode» = «Static»). Pour
chaque caméra, une adresse IP unique doit
être saisie. Si dans le réseau il existe un ser-
veur DHCP, (par exemple dans le routeur ou
l'enregistreur vidéo réseau), il peut effectuer
automatiquement ces réglages pour la camé-
ra (option «Net mode» = «DHCP». Les valeurs
attribuées automatiquement apparaissent sur
un fond gris et ne peuvent pas être modifiées.
4) Cliquez sur le bouton «Modify». Lorsque la
transmission des modifications est réussie, le
message «Modified successfully» s'affiche sous
«Status».
Remarque : Pour modifier le réglage, il faut saisir les
données d'accès correctes de la caméra
(User Name, Password).
5) Cliquez sur le bouton «Search» pour une nou-
velle recherche.
CARTONS ET EMBALLAGE
PAPIER À TRIER
6
7
LAN
12V
8
➀
☞
chapitre 2).
➁
