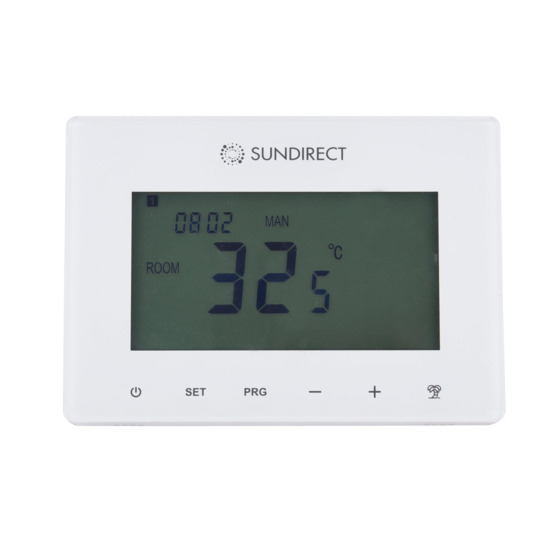

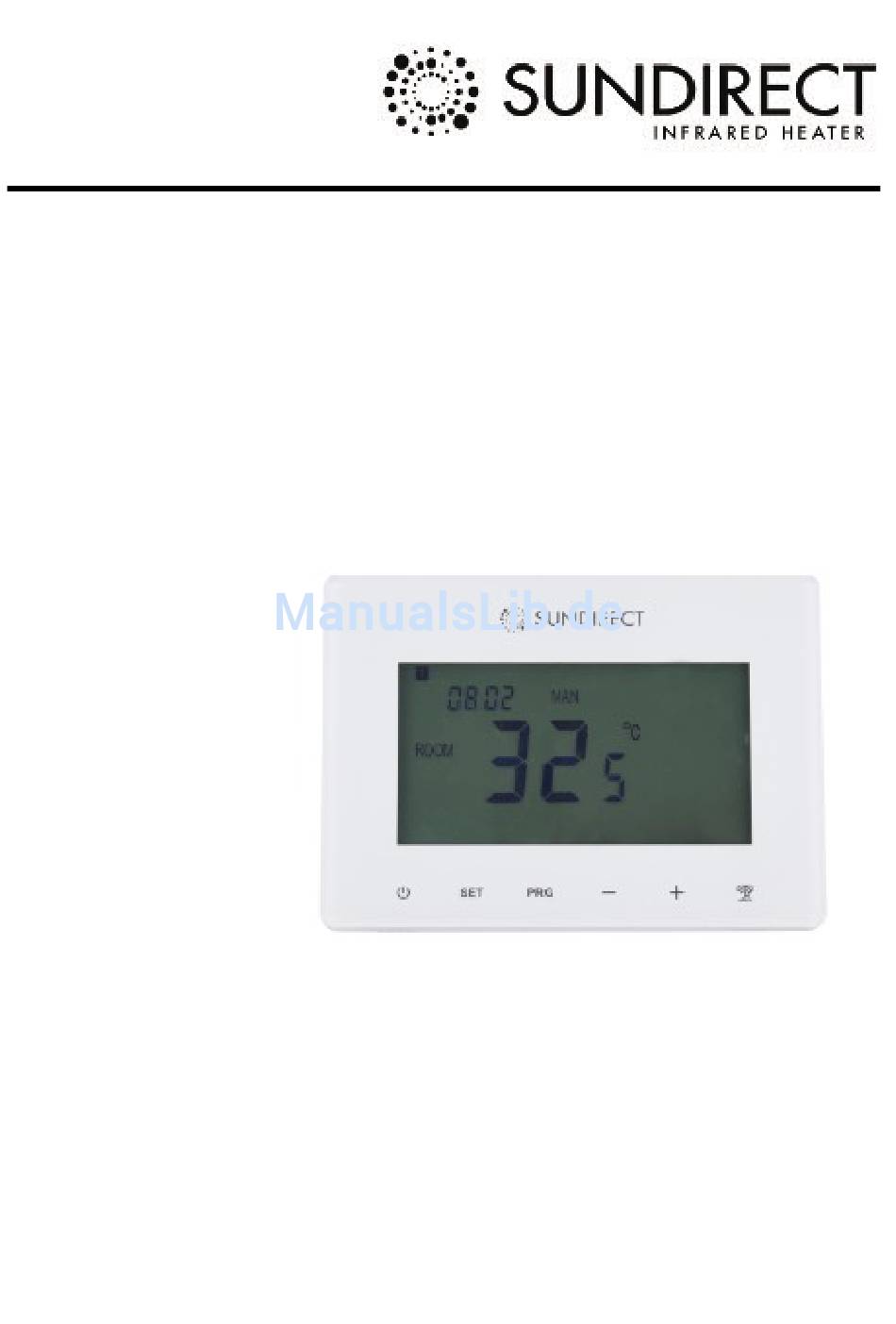

- Seite 1 Smart1.0 Programmable Wireless thermostat Operation Instructions Version: SDUM-1802...
-
Seite 2: Inhaltsverzeichnis
Table of contents Table of Contents: 1. General Introduction 2. Key features 3. Display and buttons 4. Mounting instructions 5. Operation instructions 5.1 Pair to the receiver 5.2 Time settings and temperature calibration 5.3 Brief introduction of operation modes 5.4 Manual mode 5.5 Smart mode 5.5.1 Brief introduction of Smart mode 5.5.2 Entering smart mode... -
Seite 3: General Introduction
The receiver that pairs to Smart1.0 has already been pre-assembled on the backside of the panel. One Smart1.0 can pair to more than one “Plus” heater, i.e. multiple heaters within one room can be controlled by the Smart1.0 thermostat. -
Seite 4: Key Features
2. Key features • Modern design • Battery operated • Easy to use and install • Wireless control via RF • Surface mounting • Adaptive start technology Adaptive start technology When in Smart mode, if the temperature is significantly lower 15 minutes before the next PRG period than the set temperature in that period, the system will self-learn to adjust and turn on the heater earlier if necessary. -
Seite 5: Display And Buttons
3. Display and buttons 8: Power button 1: Weekday 9: SET button 2: Time 10: PRG button 3: Temperature 11: - button 4. Heat-on status 12: + button 5: Operation Modes 13: Holiday button 6: Holiday dates 7: PRG period... -
Seite 6: Mounting Instructions
4. Mounting instruction The Smart1.0 can be used as portable unit or surface mounted on the wall. Follow the below drawing to finish the wall mounting or a for battery change. WALL WALL WALL WALL... -
Seite 7: Operation Instructions
Receiver01 will be only commanded by the Smart 1.0. One Receiver01 can only pair to one Smart1.0, however, one Smart 1.0 can be paired to several room. Receiver01 if they are in the same... -
Seite 8: Time Settings And Temperature Calibration
5. Operation instructions 5.2 Time settings and temperature calibration Power on Smart1.0. Press “SET” button for 5 seconds to enter the settings. The screen on the thermostat will show as below and the minutes of the timer setting will start to flash. -
Seite 9: Brief Introduction Of Operation Modes
5. Operation instructions 5.3 Brief introduction of operation modes Smart1.0 has 3 different operation modes: • Manual mode (MAN): Simple manual temperature control. • Smart mode (PRG): Programmable temperature control- 7days per week*4 time zones per day. • Holiday mode (HOL): Holiday temperature control with a countdown timer of the holiday mode period. -
Seite 10: Smart Mode
5. Operation instructions 5.5 Smart mode 5.5.1 Entering Smart mode To enter Smart mode power on the thermostat, press “PRG” button until the “PRG” sign shows on the thermostat. Now the thermostat will operate in Smart mode. Adjust the desired temperature by pressing ”-”... - Seite 11 5. Operation instructions Choose number 01 or 02 by pressing “-” or “+” button, confirm and press “PRG” again to go to the detail setting of the program. b). Press “-” or “+” button to set the time of the 1st period of Monday Program (or weekday program under simple program setting-01).
- Seite 12 5. Operation instructions 5.5.3 Default program setting on Smart mode The following table shows our default program settings of the Smart mode. To modify the program on Smart mode, we suggest you calibrate the clock setting, then make a similar table as our example and set according to the table.
-
Seite 13: Holiday Mode
5. Operation instructions 5.6 Holiday mode Holiday mode on Smart1.0 is a useful feature that you can use in order to avoid frozen or bursting water pipes during a prolonged leave. It has a countdown timer of your holiday date and the remaining days of your holiday will be shown on the thermostat. -
Seite 14: Quitting Holiday Mode
5. Operation instructions 5.6.2 Quitting Holiday mode The thermostat will automatically shift back to the previous settings after the set holiday period. However, if you need to shift back to your regular mode before the set holiday time is over, press the “PRG”... -
Seite 15: Technical Specifications
6. Technical specification Model Smart1.0 Dimension 86*122*21mm Frequency 433Mhz Relative humidity Batteries 2*AAA batteris Temperature range 5-30℃ Backlight White Sensor NTC 10K Accuracy +/-0.5℃ Protection IP20... - Seite 16 Sundirect offers a 2-year manufacturing warranty on Smart1.0. Within the warranty period from the date of purchase, Sundirect will repair or replace your Smart1.0 where the fault is due to defects in workmanship or materials. Please contact your local Sundirect dealer in the event of a warranty claim and return the control box together with proof of purchase.
- Seite 17 Inhalt 1. Allgemeines 2. Schlüsselfunktionen 3. Display and Tasten 4. Montageanleitung 5. Bedienungsanleitung 5.1 Paarung mit Empfänger 5.2 Zeiteinstellungen und Kalibrierung der Temperatur 5.3 Kurze Einleitung der Bedienungsmodi 5.4 Manueller Modus 5.5 Smart Modus 5.5.1 Wechsel in den Smart Modus 5.5.2 Programmierung des Smart Modus 5.5.3 Standardprogrammeinstellung im Smart-Modus 5.6 Urlaubsmodus...
- Seite 18 Funkthermostat. Der Empfänger, der mit Smart1.0 gepaart wird, ist bereits auf der Rückseite des Panels vormontiert. Ein Smart1.0 kann mit mehr als einem "Plus" Heizgerät gekoppelt werden, d. h. mehrere Heizgeräte in einem Raum können mit dem Smart1.0 Thermostat gesteuert werden.
-
Seite 19: Allgemeines
1. Allgemeines • Modernes Design • Batteriebetrieben • Einfach zu bedienen und zu installieren • Fernbedienung via HF • Oberflächen-Montage • Adaptive Starttechnologie Adaptive Starttechnologie Mit adaptivem Start lernt die Steuerung, wie lange die Infrarot- heizungen benötigen, um die programmierte Temperatur zu erreichen, damit sie zum eingestellten Zeitpunkt erreicht wird. -
Seite 20: Schlüsselfunktionen
2. Schlüsselfunktionen Smart1.0 kann als tragbares Gerät verwendet oder an der Wand montiert werden. Befolgen Sie die folgende Zeichnung für die Montage oder beim Batteriewechsel. -
Seite 21: Display And Tasten
3. Display und Tasten 8: Ein- / Ausschalter 1: Wochentag 9: SET Taste 2: Zeit 10: PRG Taste 3: Temperatur 11: - Taste 4. Heizung-AN Status 12: + Taste 5: Betriebssmodi 13: Urlaubs (Holiday)-Taste 6: Urlaubstage 7: PRG-Periode... -
Seite 22: Montageanleitung
4. Montageanleitung 5.1 Paarung mit Empfänger Alle Heizgeräte der "Plus" Serie verfügen über einen eingebauten Thermostatempfänger auf der Rückseite. Rechts sehen Sie die Signalleuchten und Tasten von Receiver01. Im Folgenden finden Sie eine detaillierte Beschreibung der Tasten und Signalleuchten: 1.Paarungs-Signalleuchte (grün) 2. -
Seite 23: Zeiteinstellungen Und Kalibrierung Der Temperatur
Ein Smart 1.0 kann jedoch mit mehreren Receiver01 im selben Raum gepaart werden. 5.2 Zeiteinstellung und Kalibrierung der Temperatur Schalten Sie Smart1.0 ein. Drücken Sie die SET-Taste für 5 Sekunden, um Einstellungen zu ändern. Der Bildschirm des Thermostats wird wie folgt angezeigt und die Minuten der Zeiteinstellung beginnen zu blinken. -
Seite 24: Kurze Einleitung Der Betriebsmodi Smart1.0 Hat 3 Verschiedene Betriebsmodi
Menü zu einem anderen zu wechseln. Wenn Sie die Einstellungen verlassen möchten, drücken Sie die "POWER" -Taste. 5.3 Kurze Einleitung der Betriebsmodi Smart1.0 hat 3 verschiedene Betriebsmodi: • Manueller Modus (MAN): Einfache manuelle Temperaturregelung. • Smart-Modus (PRG): Programmierbare Temperaturregelung - 7 Tage pro Woche * 4 Zeitzonen pro Tag. -
Seite 25: Smart Modus
5. Betriebsanleitung 5.5 Smart Modus 5.5.1 Wechsel in den Smart Modus Um in den Smart-Modus zu gelangen, drücken Sie die "PRG" - Taste bis das "PRG" -Zeichen auf dem Thermostat erscheint. Jetzt arbeitet das Thermostat im Smart-Modus. Stellen Sie die gewünschte Temperatur mit den Tasten "-"... - Seite 26 5. Betriebsanleitung Wählen Sie zwischen 01 und 02 indem Sie “-“ oder “+” drücken. Bestätigen Sie die Auswahl mit “PRG” und Sie können nun die Detaileinstellungen bearbeiten. b). Drücken Sie die Taste "-" oder "+", um die Zeit der ersten Periode des Montag-Programms einzustellen (oder des Werktagprogramms im einfachen Programm-01) c.) Drücken Sie erneut die “PRG"...
-
Seite 27: Standardprogrammeinstellung Im Smart-Modus
5. Bedienungsanleitung 5.5.3 Standardprogrammeinstellung im Smart-Modus Die u. Tabelle zeigt unsere Standardeinstellungen des Smart- Modus. Um die Programmierung im Smart-Modus zu ändern, empfehlen wir Ihnen, die Uhreinstellung zu kalibrieren, dann eine ähnliche Tabelle wie unten zu erstellen und entsprechend der Tabelle einzustellen. -
Seite 28: Urlaubsmodus
5. Bedienungsanleitung 5.6 Urlaubsmodus Der Urlaubsmodus des Smart1.0 ist eine nützliche Funktion um gefrorene Wasserrohre bei längerer Abwesenheit zu verhindern. Es hat eine Countdownanzeige, die die verbleibenden Urlaubs- tage auf dem Thermostat wiedergibt. Nach der Urlaubsperiode schaltet das Thermostat automatisch wieder in den Manuellen oder Smart Modus je nach den vorigen Einstellungen. -
Seite 29: Urlaubsmodus Abbrechen
5. Bedienungsanleitung 5.6.2 Urlaubsmodus abbrechen Das Thermostat wird automatisch nach der eingestellten Urlaubsperiode auf die vorherigen Einstellungen zurück- geschalten. Wenn Sie jedoch vor Ablauf der eingestellten Urlaubsperiode in Ihren normalen Modus zurückschalten wollen, drücken Sie die “PRG" Taste, um den Urlaubsmodus zu beenden. -
Seite 30: Technische Daten
6. Technische Daten Modell Smart1.0 Maße 86*122*21mm Frequenz 433Mhz Relative Luftfeuchtigkeit Batterien 2*AAA Batterien Temperaturskala 5-30℃ Hintergrundbeleuchtung Weiss Sensor NTC 10K Genauigkeit +/-0.5℃ Schutzklasse IP20... -
Seite 31: Garantie Und Entsorgung
7. Garantie und Entsorgung Sundirect gibt 2 Jahre Garantie auf Smart 1.0. Sundirect wird Ihr Smart 1.0 innerhalb von 2 Jahren nach Kaufdatum reparieren oder neuwertig ersetzen, sollten Produktions- oder Materialschäden festgestellt werden. Im Garantiefall kontaktieren Sie bitte Ihren Sundirect Händler und geben das Steuerungssystem zusammen mit Ihrer Kaufbe- stätigung zurück.
