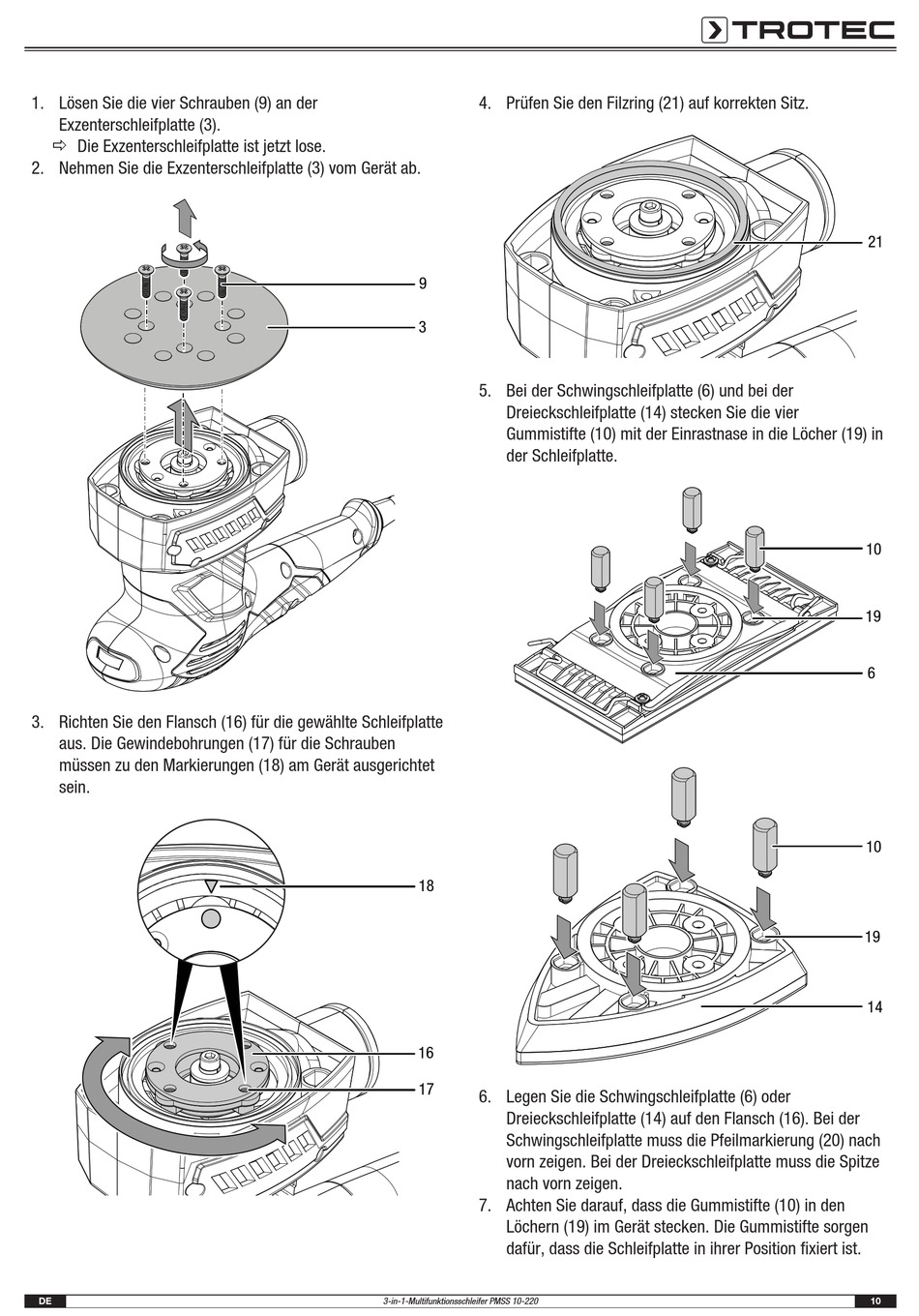

1. Lösen Sie die vier Schrauben (9) an der
Exzenterschleifplatte (3).
ð Die Exzenterschleifplatte ist jetzt lose.
2. Nehmen Sie die Exzenterschleifplatte (3) vom Gerät ab.
3. Richten Sie den Flansch (16) für die gewählte Schleifplatte
aus. Die Gewindebohrungen (17) für die Schrauben
müssen zu den Markierungen (18) am Gerät ausgerichtet
sein.
DE
4. Prüfen Sie den Filzring (21) auf korrekten Sitz.
9
3
5. Bei der Schwingschleifplatte (6) und bei der
Dreieckschleifplatte (14) stecken Sie die vier
Gummistifte (10) mit der Einrastnase in die Löcher (19) in
der Schleifplatte.
18
16
17
6. Legen Sie die Schwingschleifplatte (6) oder
Dreieckschleifplatte (14) auf den Flansch (16). Bei der
Schwingschleifplatte muss die Pfeilmarkierung (20) nach
vorn zeigen. Bei der Dreieckschleifplatte muss die Spitze
nach vorn zeigen.
7. Achten Sie darauf, dass die Gummistifte (10) in den
Löchern (19) im Gerät stecken. Die Gummistifte sorgen
dafür, dass die Schleifplatte in ihrer Position fixiert ist.
3-in-1-Multifunktionsschleifer PMSS 10-220
21
10
19
6
10
19
14
10
