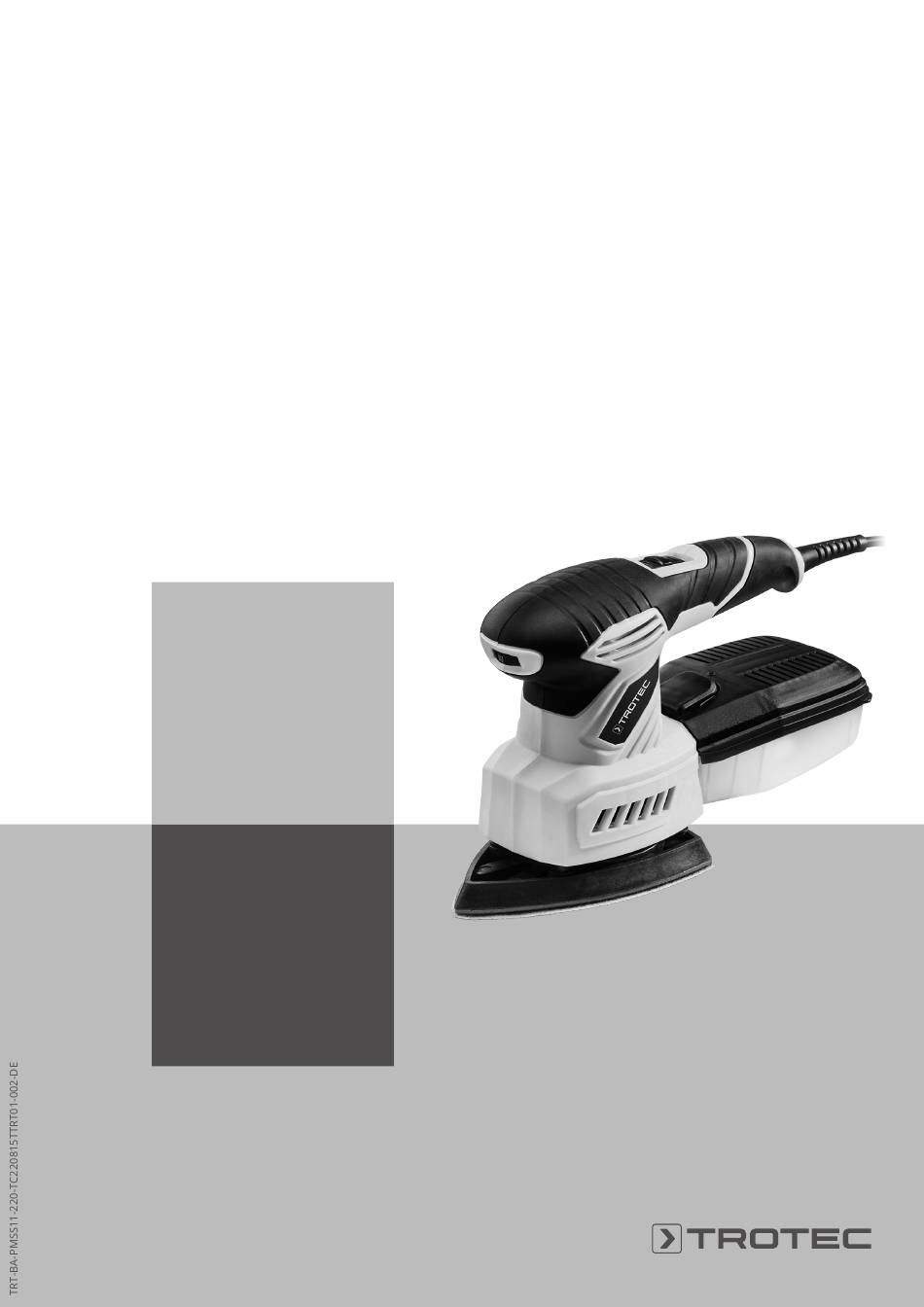

- Seite 1 PMSS 11-220 ORIGINALBETRIEBSANLEITUNG 3-IN-1- MULTIFUNKTIONSSCHLEIFER...
-
Seite 2: Inhaltsverzeichnis
Das Signalwort bezeichnet eine Gefährdung mit einem niedrigen Risikograd, die, wenn sie nicht vermieden wird, eine geringfügige oder mäßige Verletzung zur Folge haben kann. Hinweis Das Signalwort weist auf wichtige Informationen (z. B. auf Sachschäden) hin, aber nicht auf Gefährdungen. 3-in-1-Multifunktionsschleifer PMSS 11-220... -
Seite 3: Sicherheit
Ein Werkzeug oder Schlüssel, der sich in • Halten Sie Elektrowerkzeuge von Regen oder Nässe einem drehenden Teil des Elektrowerkzeugs befindet, kann fern. Das Eindringen von Wasser in ein Elektrowerkzeug zu Verletzungen führen. erhöht das Risiko eines elektrischen Schlages. 3-in-1-Multifunktionsschleifer PMSS 11-220... - Seite 4 • Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie keine Personen das Elektrowerkzeug benutzen, die mit diesem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden. 3-in-1-Multifunktionsschleifer PMSS 11-220...
- Seite 5 Ablagefläche geraten, wodurch Sie die Kontrolle über das Elektrowerkzeug verlieren können. • Lassen Sie das Elektrowerkzeug nicht laufen, während Sie es tragen. Ihre Kleidung kann durch zufälligen Kontakt mit dem sich drehenden Einsatzwerkzeug erfasst werden und das Einsatzwerkzeug sich in Ihren Körper bohren. 3-in-1-Multifunktionsschleifer PMSS 11-220...
-
Seite 6: Bestimmungsgemäße Verwendung
Tauchen Sie das Gerät und das Zubehör nicht unter Personalqualifikation Wasser. Achten Sie darauf, dass kein Wasser oder Personen, die dieses Gerät verwenden, müssen: andere Flüssigkeiten in das Gehäuse gelangen. • die Betriebsanleitung, insbesondere das Kapitel Sicherheit, gelesen und verstanden haben. 3-in-1-Multifunktionsschleifer PMSS 11-220... -
Seite 7: Verhalten Im Notfall / Not-Halt-Funktion
3. Schließen Sie ein defektes Gerät nicht wieder an den Warnung Netzanschluss an. Bearbeiten Sie kein asbesthaltiges Material. Asbest gilt als krebserregend. Warnung Gefahr von Verletzungen, die durch umherfliegende Teile verursacht werden. Benutzen Sie einen Staub- bzw. Spansack oder eine Staubabsaugung. 3-in-1-Multifunktionsschleifer PMSS 11-220... -
Seite 8: Informationen Über Das Gerät
Die Staubfangbox mit integriertem Filter und das Reduzierstück für externe Staubabsaugung sorgen für ein sauberes Arbeiten. Gerätedarstellung Bezeichnung Ein-/Ausschalter Anschluss für die Staubabsaugung Exzenterschleifplatte Klemmleiste Spannhebel Schwingschleifplatte Reduzierstück Schleifblatt Schraube Gummistift Staubfangbox mit Filter Lasche Entriegelungstaste Staubbox Dreieckschleifplatte Stellrad Schwingzahlvorwahl 3-in-1-Multifunktionsschleifer PMSS 11-220... -
Seite 9: Lieferumfang
Vibrationsinformation nach EN 62841 Schwingungsemissionswert 10,9 m/s² Hauptgriff a Schwingungsemissionswert 13,7 m/s² Frontgriff a Unsicherheit K 1,5 m/s² Schallwerte nach EN 62841 Schalldruckpegel L 79 dB(A) Schallleistung L 90 dB(A) Unsicherheit K 3 dB Tragen Sie Gehörschutz. Die Einwirkung von Lärm kann Gehörverlust bewirken. 3-in-1-Multifunktionsschleifer PMSS 11-220... -
Seite 10: Transport Und Lagerung
Dreieckschleifplatte geeignet. Die Exzenterschleifplatte ist vormontiert. Sie können die Schleifplatte wechseln, um unterschiedliche Tätigkeiten durchzuführen. ü Verwenden Sie für die Tätigkeit geeignetes Werkzeug. 1. Lösen Sie die vier Schrauben (9) an der Exzenterschleifplatte (3). ð Die Exzenterschleifplatte ist jetzt lose. 3-in-1-Multifunktionsschleifer PMSS 11-220... - Seite 11 Bei der Dreieckschleifplatte (14) muss die Spitze nach vorn zeigen. 7. Achten Sie darauf, dass die Gummistifte (10) in den Löchern (19) im Gerät stecken. Die Gummistifte (10) sorgen dafür, dass die Schleifplatte in ihrer Position fixiert ist. 3-in-1-Multifunktionsschleifer PMSS 11-220...
- Seite 12 Schleifplatte aus, um eine optimale Haftung zu bekommen. 3. Legen Sie das Schleifblatt (8) mit der glatten Unterseite passgenau auf die Schleifplatte (3). Die Absauglöcher am Schleifblatt (8) und an der Schleifplatte (3) sollten dabei exakt aufeinander liegen. 10. Prüfen Sie die Schleifplatte auf festen Sitz. 3-in-1-Multifunktionsschleifer PMSS 11-220...
- Seite 13 Gerätes nach unten, um die entsprechende Klemmleiste (4) zu öffnen. 4. Führen Sie das Schleifblatt straff unter der Schwingschleifplatte zur anderen Klemmleiste. 2. Schieben Sie das Schleifblatt mit der glatten Unterseite 5. Wiederholen Sie die Schritte 1 bis 3. unter die offene Klemmleiste. 3-in-1-Multifunktionsschleifer PMSS 11-220...
- Seite 14 Anschluss für die Staubabsaugung (2) passen in die beiden 2. Schließen Sie einen geeigneten Staubsauger (z. B. Nuten an der Staubfangbox (11). Die Staubfangbox (11) Industriestaubsauger) an das Reduzierstück (7) an. muss im Gerät einrasten. Kontaktieren Sie bei Unklarheiten den Hersteller Ihres Staubsaugers. 3-in-1-Multifunktionsschleifer PMSS 11-220...
-
Seite 15: Bedienung
• Überprüfen Sie vor jedem Betrieb, ob Sie das richtige Schleifblatt für die geplante Tätigkeit gewählt haben. Grobe Körnung ist zum Vorschleifen geeignet, feine hingegen zum Fertig- und Feinschleifen. • Bearbeiten Sie Holz und Metall nicht mit demselben Schleifblatt. 3-in-1-Multifunktionsschleifer PMSS 11-220... - Seite 16 • Lagern Sie das Gerät gemäß dem Kapitel Transport und 1. Schieben Sie den Ein-/Ausschalter (1) in die Position I. Lagerung. 2. Setzen Sie das Gerät auf das Werkstück auf. 3. Heben Sie das Gerät vom Werkstück ab, bevor Sie es ausschalten. 3-in-1-Multifunktionsschleifer PMSS 11-220...
-
Seite 17: Fehler Und Störungen
• Überprüfen Sie die eingestellte Schwingzahlvorwahl. Sie des Gehäuses erfordern, dürfen nur von einem autorisierten muss sowohl zum Schleifblatt als auch zum Material Elektrofachbetrieb oder von Trotec durchgeführt werden. passend eingestellt werden. Beim ersten Gebrauch tritt leichter Rauch oder Geruch auf: •... -
Seite 18: Wartung
• Lassen Sie das Gerät vollständig abkühlen. Warnung vor elektrischer Spannung Wartungstätigkeiten, die das Öffnen des Gehäuses erfordern, dürfen nur von autorisierten Fachbetrieben oder von Trotec durchgeführt werden. Hinweise zur Wartung Reinigung Das Gerät sollte vor und nach jedem Gebrauch gereinigt werden. -
Seite 19: Entsorgung
Maschinen 2006/42/EG, Anhang II Teil 1 Abschnitt A jährlich auf Verschmutzungen. Die Filtereinlage sollte bei starker Verschmutzung oder Wir, die Trotec GmbH, erklären in alleiniger Verantwortung, Beschädigung ausgetauscht werden. dass das nachfolgend bezeichnete Produkt entwickelt, 1. Entnehmen Sie den Filterhalter mit der Filtereinlage aus konstruiert und gefertigt wurde in Übereinstimmung mit den... - Seite 20 Trotec GmbH Grebbener Str. 7 D-52525 Heinsberg +49 2452 962-400 +49 2452 962-200 info@trotec.com www.trotec.com...
