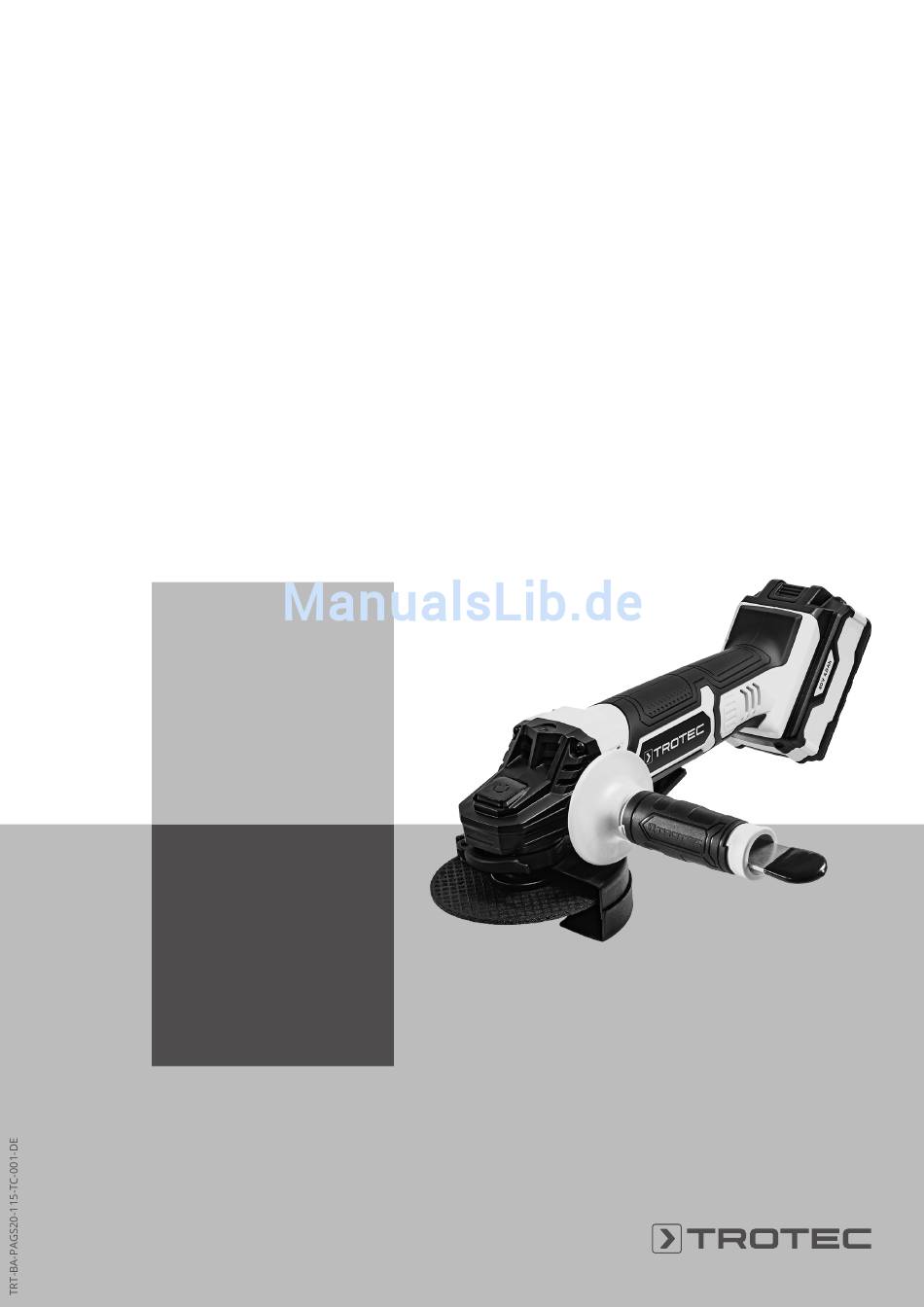

- Seite 1 PAGS 20-115 BEDIENUNGSANLEITUNG AKKU-WINKELSCHLEIFER...
-
Seite 2: Inhaltsverzeichnis
Hinweise mit diesem Symbol weisen Sie darauf hin, dass das Nassschleifen nicht zulässig ist. Einsatzwerkzeug zum Trennen geeignet Dieses Symbol weist Sie darauf hin, dass das mitgelieferte Einsatzwerkzeug zum Trennen verwendet werden darf. Bedienungsanleitung – Akku-Winkelschleifer PAGS 20-115... -
Seite 3: Sicherheit
Anwendung eines für den Außenbereich geeigneten Verlängerungskabels verringert das Risiko eines elektrischen Schlages. • Wenn der Betrieb des Elektrowerkzeugs in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlages. Bedienungsanleitung – Akku-Winkelschleifer PAGS 20-115... - Seite 4 Arbeit das dafür bestimmte Elektrowerkzeug. Mit dem • Verwenden Sie nur die dafür vorgesehenen Akkus in passenden Elektrowerkzeug arbeiten Sie besser und den Elektrowerkzeugen. Der Gebrauch von anderen sicherer im angegebenen Leistungsbereich. Akkus kann zu Verletzungen und Brandgefahr führen. Bedienungsanleitung – Akku-Winkelschleifer PAGS 20-115...
- Seite 5 Umgebung. Wegen der beim Laden auftretenden Erwärmung des Ladegerätes besteht Brandgefahr. • Verwenden Sie das Ladegerät nur zum Aufladen des Akkus. Das Ladegerät darf nicht als Stromversorgung für das Elektrowerkzeug benutzt werden. Bedienungsanleitung – Akku-Winkelschleifer PAGS 20-115...
- Seite 6 • Legen Sie das Elektrowerkzeug niemals ab, bevor das Rückschlag über Ihre Hand bewegen. Einsatzwerkzeug völlig zum Stillstand gekommen ist. Das sich drehende Einsatzwerkzeug kann in Kontakt mit der Ablagefläche geraten, wodurch Sie die Kontrolle über das Elektrowerkzeug verlieren können. Bedienungsanleitung – Akku-Winkelschleifer PAGS 20-115...
- Seite 7 Größe und Form für die von Ihnen gewählte Schleifscheibe. Geeignete Flansche stützen die Schleifscheibe und verringern so die Gefahr eines Schleifscheibenbruchs. Flansche für Trennscheiben können sich von den Flanschen für andere Schleifscheiben unterscheiden. Bedienungsanleitung – Akku-Winkelschleifer PAGS 20-115...
-
Seite 8: Persönliche Schutzausrüstung
Sicherheit, gelesen und verstanden haben. Entfernen Sie vor allen Arbeiten am Gerät den Netzstecker aus der Netzsteckdose und den Akku aus dem Gerät! Ziehen Sie das Netzkabel aus der Netzsteckdose, indem Sie es am Netzstecker anfassen. Bedienungsanleitung – Akku-Winkelschleifer PAGS 20-115... -
Seite 9: Informationen Über Das Gerät
Personen unsachgemäß oder Sie den Ladezustand feststellen können, ohne dass der Akku nicht bestimmungsgemäß eingesetzt wird! Beachten am Gerät angeschlossen sein muss. Sie die Personalqualifikationen! Warnung Das Gerät ist kein Spielzeug und gehört nicht in Kinderhände. Bedienungsanleitung – Akku-Winkelschleifer PAGS 20-115... -
Seite 10: Gerätedarstellung
• 1 x Akku • 1 x Schnell-Ladegerät • 1 x Trennscheibe Metall, Durchmesser Trennscheibe: 115 mm • 1 x Schutzhaube • 1 x Zusatzhandgriff • 1 x Stirnlochschlüssel • 1 x Spannmutter • 1 x Transportkoffer • 1 x Anleitung Bedienungsanleitung – Akku-Winkelschleifer PAGS 20-115... - Seite 11 Vibrationsinformation nach EN 60745 Schwingungsemissionswert 5,3 m/s² Hauptgriff a Schwingungsemissionswert 7,7 m/s² Zusatzhandgriff a Unsicherheit K Hauptgriff / 1,5 m/s² Zusatzhandgriff Schallwerte nach EN 60745 Schalldruckpegel L 89 dB(A) Schallleistung L 100 dB(A) Unsicherheit K 3 dB Bedienungsanleitung – Akku-Winkelschleifer PAGS 20-115...
-
Seite 12: Transport Und Lagerung
• Entfernen Sie den Akku aus dem Gerät. Der Akku ist bei Lieferung teilgeladen, um eine Beschädigung • Entfernen Sie das Werkzeug aus der Werkzeugaufnahme. des Akkus durch Tiefenentladung zu verhindern. • Reinigen Sie das Gerät, wie im Kapitel Wartung beschrieben. Bedienungsanleitung – Akku-Winkelschleifer PAGS 20-115... - Seite 13 Ladevorgangs ggf. erwärmt. Lassen Sie den Akku (12) auf Raumtemperatur abkühlen. 5. Entfernen Sie den Akku (12) wieder aus dem Schnell- Ladegerät (13). 2. Laden Sie den Akku (12) bei Bedarf, wie unter Akku laden beschrieben. Bedienungsanleitung – Akku-Winkelschleifer PAGS 20-115...
- Seite 14 1. Schrauben Sie den Zusatzhandgriff (14) im Uhrzeigersinn wahlweise rechts, links oder oben am Gehäuse in das Gewinde (2). 2. Prüfen Sie den Zusatzhandgriff (14) auf festen Sitz. 3. Zur Demontage schrauben Sie den Zusatzhandgriff (14) gegen den Uhrzeigersinn ab. Bedienungsanleitung – Akku-Winkelschleifer PAGS 20-115...
- Seite 15 Schutzhaube muss stets zum Benutzer zeigen. 4. Überprüfen Sie die Schutzhaube (7) auf richtige Arretierung. Die Schutzhaube darf sich nicht mehr drehen lassen. Sie können die Spannkraft des Verschlusses durch Anziehen der Justierschraube (8) erhöhen. Bedienungsanleitung – Akku-Winkelschleifer PAGS 20-115...
- Seite 16 Sie darauf, dass der Aufnahmeflansch (15) in den dafür vorgesehenen Aussparungen arretiert ist. 3. Drücken Sie die Spindelarretierung (1), um das Getriebe zu blockieren. 4. Drehen Sie die Spannmutter (16) langsam zum Arretierungspunkt, bis die Arretierung fixiert ist. Halten Sie die Spindelarretierung (1) gedrückt. Bedienungsanleitung – Akku-Winkelschleifer PAGS 20-115...
- Seite 17 10. Drücken Sie die Spindelarretierung (1), um das Getriebe zu Es besteht sonst Verletzungsgefahr. blockieren. 11. Drehen Sie die Spannmutter (16) langsam zum Arretierungspunkt, bis die Arretierung fixiert ist. Halten Sie die Spindelarretierung (1) gedrückt. Bedienungsanleitung – Akku-Winkelschleifer PAGS 20-115...
-
Seite 18: Bedienung
• Verwenden Sie die Trennscheibe niemals zum Schruppen! • Arbeiten Sie mit mäßigem Vorschub und verkanten Sie die Trennscheibe nicht. • Bremsen Sie auslaufende Trennscheiben nicht durch seitliches Gegendrücken ab. • Führen Sie die Trennscheibe immer im Gegenlauf durch das Werkstück. Bedienungsanleitung – Akku-Winkelschleifer PAGS 20-115... -
Seite 19: Nachbestellbares Zubehör
Funktionsstörungen auftreten, so überprüfen Sie das Gerät nach folgender Auflistung. Tätigkeiten zur Fehler- und Störungsbehebung, die das Öffnen des Gehäuses erfordern, dürfen nur von einem autorisierten Elektrofachbetrieb oder von Trotec durchgeführt werden. Beim ersten Gebrauch treten leichter Rauch oder Geruch Außerbetriebnahme auf: Warnung vor elektrischer Spannung •... - Seite 20 Die Trennscheibe taucht nicht problemlos in das zu bearbeitende Material ein bzw. Trennleistung zu gering: • Prüfen Sie, ob die gewählte Trennscheibe für das zu bearbeitende Material geeignet ist. • Wenn die Trennscheibe abgenutzt ist, tauschen Sie sie gegen eine neue aus. Bedienungsanleitung – Akku-Winkelschleifer PAGS 20-115...
-
Seite 21: Wartung
• Trocknen Sie das Gerät mit einem weichen, fusselfreien Tuch. • Entfernen Sie Staub aus der Schutzhaube, vom Aufnahmeflansch und von der Spannmutter. • Halten Sie die Anschlusskontakte an Gerät und Ladegerät sauber. • Halten Sie die Anschlusskontakte am Akku-Pack sauber. Bedienungsanleitung – Akku-Winkelschleifer PAGS 20-115... - Seite 22 Trotec GmbH & Co. KG Grebbener Str. 7 D-52525 Heinsberg +49 2452 962-400 +49 2452 962-200 info@trotec.com www.trotec.com...
