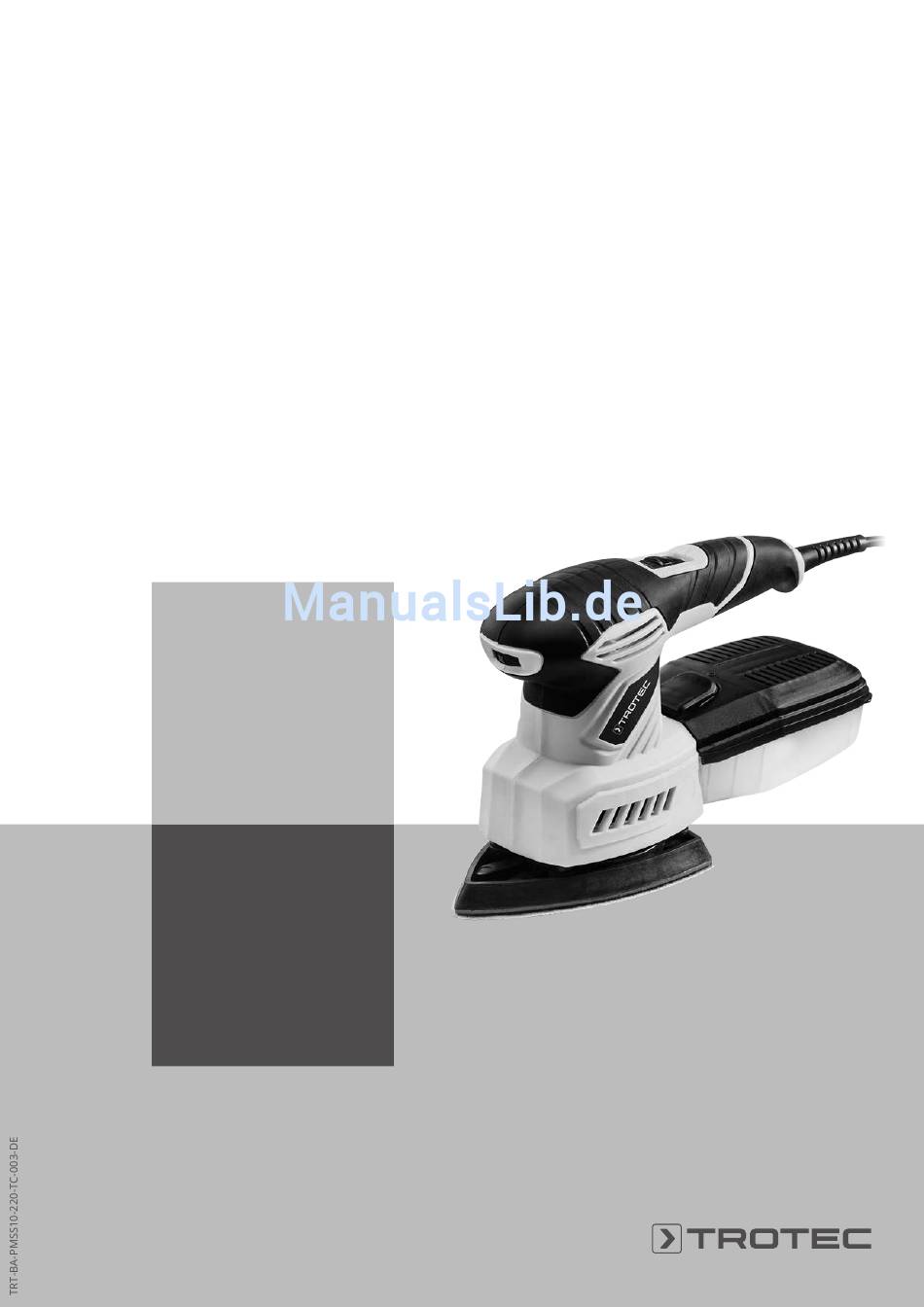

PMSS 10-220
DE
ORIGINALBETRIEBSANLEITUNG
3-IN-1-
MULTIFUNKTIONSSCHLEIFER

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Trotec PMSS 10-220

Inhaltszusammenfassung für Trotec PMSS 10-220

  • Seite 1 PMSS 10-220 ORIGINALBETRIEBSANLEITUNG 3-IN-1- MULTIFUNKTIONSSCHLEIFER...

  • Seite 2: Inhaltsverzeichnis

    Das Signalwort bezeichnet eine Gefährdung mit einem niedrigen Risikograd, die, wenn sie nicht vermieden wird, eine geringfügige oder mäßige Verletzung zur Folge haben kann. Hinweis Das Signalwort weist auf wichtige Informationen (z. B. auf Sachschäden), aber nicht auf Gefährdungen hin. 3-in-1-Multifunktionsschleifer PMSS 10-220...

  • Seite 3: Sicherheit

    Teil des Elektrowerkzeugs befindet, kann elektrischen Schlag, wenn Ihr Körper geerdet ist. zu Verletzungen führen. • Halten Sie Elektrowerkzeuge von Regen oder Nässe fern. Das Eindringen von Wasser in ein Elektrowerkzeug erhöht das Risiko eines elektrischen Schlages. 3-in-1-Multifunktionsschleifer PMSS 10-220...
  • Seite 4 • Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie keine Personen das Elektrowerkzeug benutzen, die mit diesem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden. 3-in-1-Multifunktionsschleifer PMSS 10-220...
  • Seite 5 Arbeitsbereichs verursachen. • Legen Sie das Elektrowerkzeug niemals ab, bevor das Einsatzwerkzeug völlig zum Stillstand gekommen ist. Das sich drehende Einsatzwerkzeug kann in Kontakt mit der Ablagefläche geraten, wodurch Sie die Kontrolle über das Elektrowerkzeug verlieren können. 3-in-1-Multifunktionsschleifer PMSS 10-220...

  • Seite 6: Bestimmungsgemäße Verwendung

    Tauchen Sie das Gerät und das Zubehör nicht unter Wasser. Achten Sie darauf, dass kein Wasser oder Personen, die dieses Gerät verwenden, müssen: andere Flüssigkeiten in das Gehäuse gelangen. • die Bedienungsanleitung, insbesondere das Kapitel Sicherheit, gelesen und verstanden haben. 3-in-1-Multifunktionsschleifer PMSS 10-220...
  • Seite 7 Bedienperson oder in der Nähe befindliche Personen dar. Tragen Sie Schutzbrille und Staubmaske! Warnung Bearbeiten Sie kein asbesthaltiges Material. Asbest gilt als krebserregend. Warnung Gefahr von Verletzungen, die durch umherfliegende Teile verursacht werden. Benutzen Sie einen Staub- bzw. Spansack oder eine Staubabsaugung. 3-in-1-Multifunktionsschleifer PMSS 10-220...

  • Seite 8: Informationen Über Das Gerät

    Die Staubfangbox mit integriertem Filter und der Adapter für externe Staubabsaugung sorgen für ein sauberes Arbeiten. Gerätedarstellung Bezeichnung Ein-/Ausschalter Anschluss Staubabsaugung Exzenterschleifplatte Klemmleiste Spannhebel Schwingschleifplatte Reduzierstück Schleifblatt Schraube Gummistift Staubfangbox mit Filter Lasche Entriegelungstaste Staubbox Dreieckschleifplatte Stellrad Schwingzahlvorwahl 3-in-1-Multifunktionsschleifer PMSS 10-220...

  • Seite 9: Lieferumfang

    Exzenterschleifplatte 116 cm Schwingschleifplatte 165 cm Kabellänge Schutzklasse II / Gewicht 1,5 kg Vibrationsinformation nach EN 62841 Schwingungsemissionswert 6,732 m/s² Hauptgriff a Unsicherheit K 1,5 m/s² Schallwerte nach EN 62841 Schalldruckpegel L 78,4 dB(A) Schallleistung L 89,4 dB(A) Unsicherheit K 3 dB 3-in-1-Multifunktionsschleifer PMSS 10-220...

  • Seite 10: Transport Und Lagerung

    Dreieckschleifplatte geeignet. • im Transportkoffer an einem vor Staub und direkter Die Exzenterschleifplatte ist vormontiert. Sonneneinstrahlung geschützten Platz Sie können die Schleifplatte wechseln, um unterschiedliche Tätigkeiten durchzuführen. ü Verwenden Sie für die Tätigkeit geeignetes Werkzeug. 3-in-1-Multifunktionsschleifer PMSS 10-220...
  • Seite 11 Schwingschleifplatte muss die Pfeilmarkierung (20) nach vorn zeigen. Bei der Dreieckschleifplatte muss die Spitze nach vorn zeigen. 7. Achten Sie darauf, dass die Gummistifte (10) in den Löchern (19) im Gerät stecken. Die Gummistifte sorgen dafür, dass die Schleifplatte in ihrer Position fixiert ist. 3-in-1-Multifunktionsschleifer PMSS 10-220...
  • Seite 12 Schleifplatte aus, um eine optimale Haftung zu bekommen. 2. Legen Sie das Schleifblatt (8) mit der glatten Unterseite passgenau auf die Schleifplatte. Die Absauglöcher am Schleifblatt und an der Schleifplatte sollten dabei exakt aufeinander liegen. 10. Prüfen Sie die Schleifplatte auf festen Sitz. 3-in-1-Multifunktionsschleifer PMSS 10-220...
  • Seite 13 Gerätes nach unten, um die entsprechende Klemmleiste (4) zu öffnen. 4. Führen Sie das Schleifblatt straff unter der Schwingschleifplatte zur anderen Klemmleiste. 2. Schieben Sie das Schleifblatt mit der glatten Unterseite 5. Wiederholen Sie die Schritte 1 bis 3. unter die offene Klemmleiste. 3-in-1-Multifunktionsschleifer PMSS 10-220...
  • Seite 14 Anschluss für die Staubabsaugung passen in die beiden 2. Schließen Sie einen geeigneten Staubsauger (z. B. Nuten an der Staubfangbox (11). Die Staubfangbox (11) Industriestaubsauger) an das Reduzierstück (7) an. muss im Gerät einrasten. Kontaktieren Sie bei Unklarheiten den Hersteller Ihres Staubsaugers. 3-in-1-Multifunktionsschleifer PMSS 10-220...

  • Seite 15: Bedienung

    Holzoberflächen eine feine Körnung (Körnung 180, 240 oder 320). • Vermeiden Sie Staubansammlungen am Arbeitsplatz, benutzen Sie zum Schleifen immer eine Staubabsaugung. • Bearbeiten Sie schwer erreichbare Stellen mit der vorderen oder seitlichen Kante des Schleifblattes an der Schleifplatte. 3-in-1-Multifunktionsschleifer PMSS 10-220...
  • Seite 16 • Reinigen Sie das Gerät gemäß dem Kapitel Wartung. • Lagern Sie das Gerät gemäß dem Kapitel Lagerung. 2. Setzen Sie das Gerät auf das Werkstück auf. 3. Heben Sie das Gerät vom Werkstück ab, bevor Sie es ausschalten. 3-in-1-Multifunktionsschleifer PMSS 10-220...

  • Seite 17: Fehler Und Störungen

    • Überprüfen Sie die eingestellte Schwingzahlvorwahl. Sie des Gehäuses erfordern, dürfen nur von einem autorisierten muss sowohl zum Schleifblatt als auch zum Material Elektrofachbetrieb oder von Trotec durchgeführt werden. passend eingestellt werden. Beim ersten Gebrauch treten leichter Rauch oder Geruch •...

  • Seite 18: Wartung

    • Lassen Sie das Gerät vollständig abkühlen. Warnung vor elektrischer Spannung Wartungstätigkeiten, die das Öffnen des Gehäuses erfordern, dürfen nur von autorisierten Fachbetrieben oder von Trotec durchgeführt werden. Hinweise zur Wartung Im Maschineninneren befinden sich keine vom Benutzer zu wartenden oder zu schmierenden Teile.

  • Seite 19: Entsorgung

    Altgeräten soll die Wiederverwendung, die stoffliche Verwertung bzw. andere Formen der Verwertung von Altgeräten ermöglicht sowie negative Folgen bei der Entsorgung der in den Geräten möglicherweise enthaltenen gefährlichen Stoffe auf die Umwelt und die menschliche Gesundheit vermieden werden. 3-in-1-Multifunktionsschleifer PMSS 10-220...

  • Seite 20: Konformitätserklärung

    Konformitätserklärung Im Sinne der EG-Richtlinie Maschinen 2006/42/EG, Anhang II Teil 1 Abschnitt A Hiermit erklären wir, die Trotec GmbH & Co. KG, dass die nachfolgend bezeichnete Maschine entwickelt, konstruiert und gefertigt wurde in Übereinstimmung mit den Anforderungen der EG-Richtlinie Maschinen i.d.F. 2006/42/EG. Produktmodell / Produkt:...
  • Seite 22 Trotec GmbH & Co. KG Grebbener Str. 7 D-52525 Heinsberg +49 2452 962-400 +49 2452 962-200 info@trotec.com www.trotec.com...
