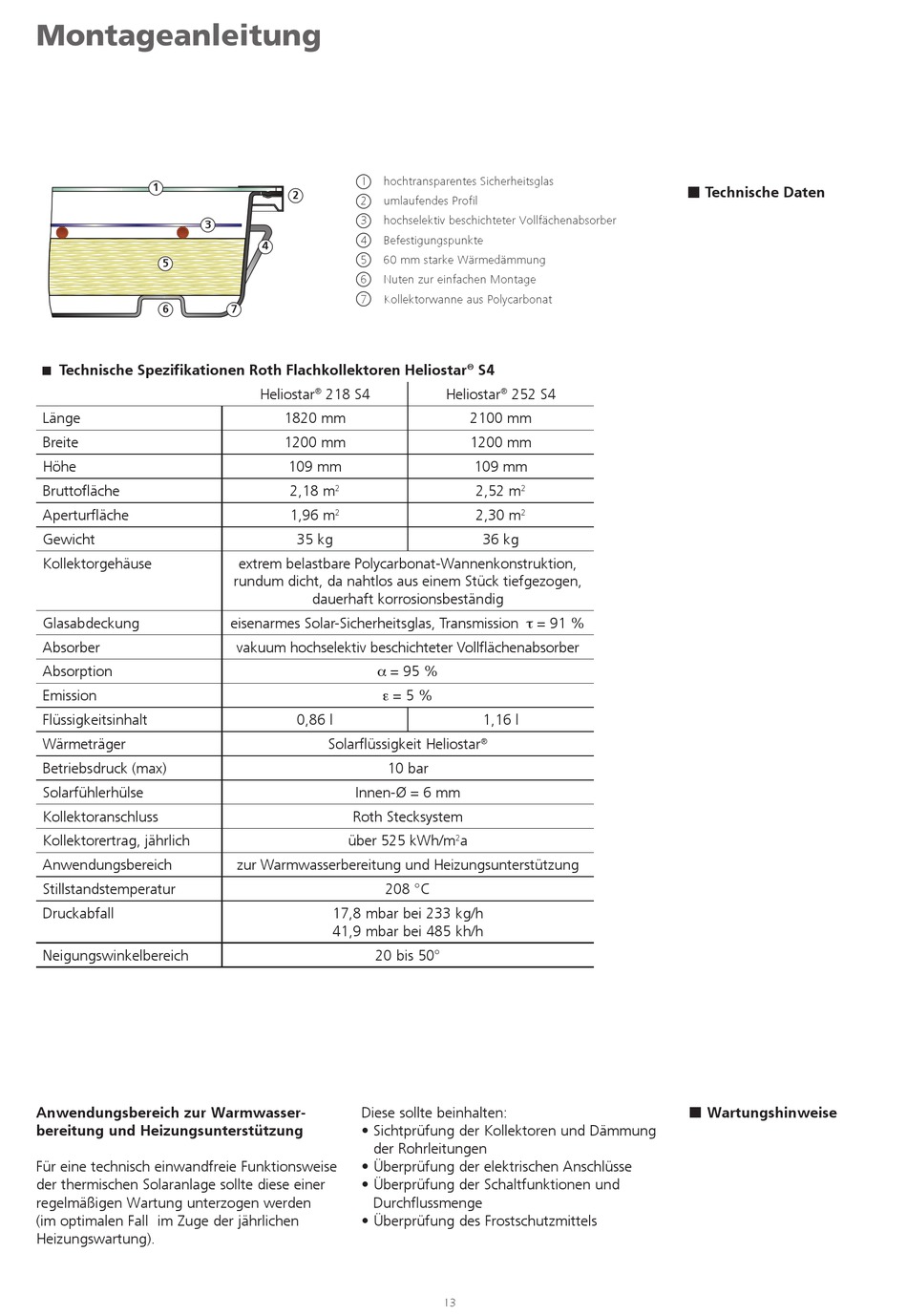

Roth HELIOSTAR 252 S4 Montageanleitung Seite 13

Montageanleitung
1
3
5
6
Technische Spezifikationen Roth Flachkollektoren Heliostar
Länge
Breite
Höhe
Bruttofläche
Aperturfläche
Gewicht
Kollektorgehäuse
Glasabdeckung
Absorber
Absorption
Emission
Flüssigkeitsinhalt
Wärmeträger
Betriebsdruck (max)
Solarfühlerhülse
Kollektoranschluss
Kollektorertrag, jährlich
Anwendungsbereich
Stillstandstemperatur
Druckabfall
Neigungswinkelbereich
Anwendungsbereich zur Warmwasser-
bereitung und Heizungsunterstützung
Für eine technisch einwandfreie Funktionsweise
der thermischen Solaranlage sollte diese einer
regelmäßigen Wartung unterzogen werden
(im optimalen Fall im Zuge der jährlichen
Heizungswartung).
1 hochtransparentes Sicherheitsglas
2
2 umlaufendes Profil
3 hochselektiv beschichteter Vollfächenabsorber
4 Befestigungspunkte
4
5 60 mm starke Wärmedämmung
6 Nuten zur einfachen Montage
7 Kollektorwanne aus Polycarbonat
7
Heliostar 218 S4
®
1820 mm
1200 mm
109 mm
2,18 m 2
1,96 m
2
35 kg
extrem belastbare Polycarbonat-Wannenkonstruktion,
rundum dicht, da nahtlos aus einem Stück tiefgezogen,
dauerhaft korrosionsbeständig
eisenarmes Solar-Sicherheitsglas, Transmission t = 91 %
vakuum hochselektiv beschichteter Vollflächenabsorber
a = 95 %
e = 5 %
0,86 l
Solarflüssigkeit Heliostar
10 bar
Innen-Ø = 6 mm
Roth Stecksystem
über 525 kWh/m
zur Warmwasserbereitung und Heizungsunterstützung
208 °C
17,8 mbar bei 233 kg/h
41,9 mbar bei 485 kh/h
20 bis 50°
Diese sollte beinhalten:
• S ichtprüfung der Kollektoren und Dämmung
der Rohrleitungen
• Ü berprüfung der elektrischen Anschlüsse
• Ü berprüfung der Schaltfunktionen und
Durchflussmenge
• Überprüfung des Frostschutzmittels
® S4
Heliostar 252 S4
®
2100 mm
1200 mm
109 mm
2,52 m 2
2,30 m
2
36 kg
1,16 l
®
a
2
13
Technische Daten
Wartungshinweise
