LC20W / LC40W LC20P
LAN Kabel - Fachwissen

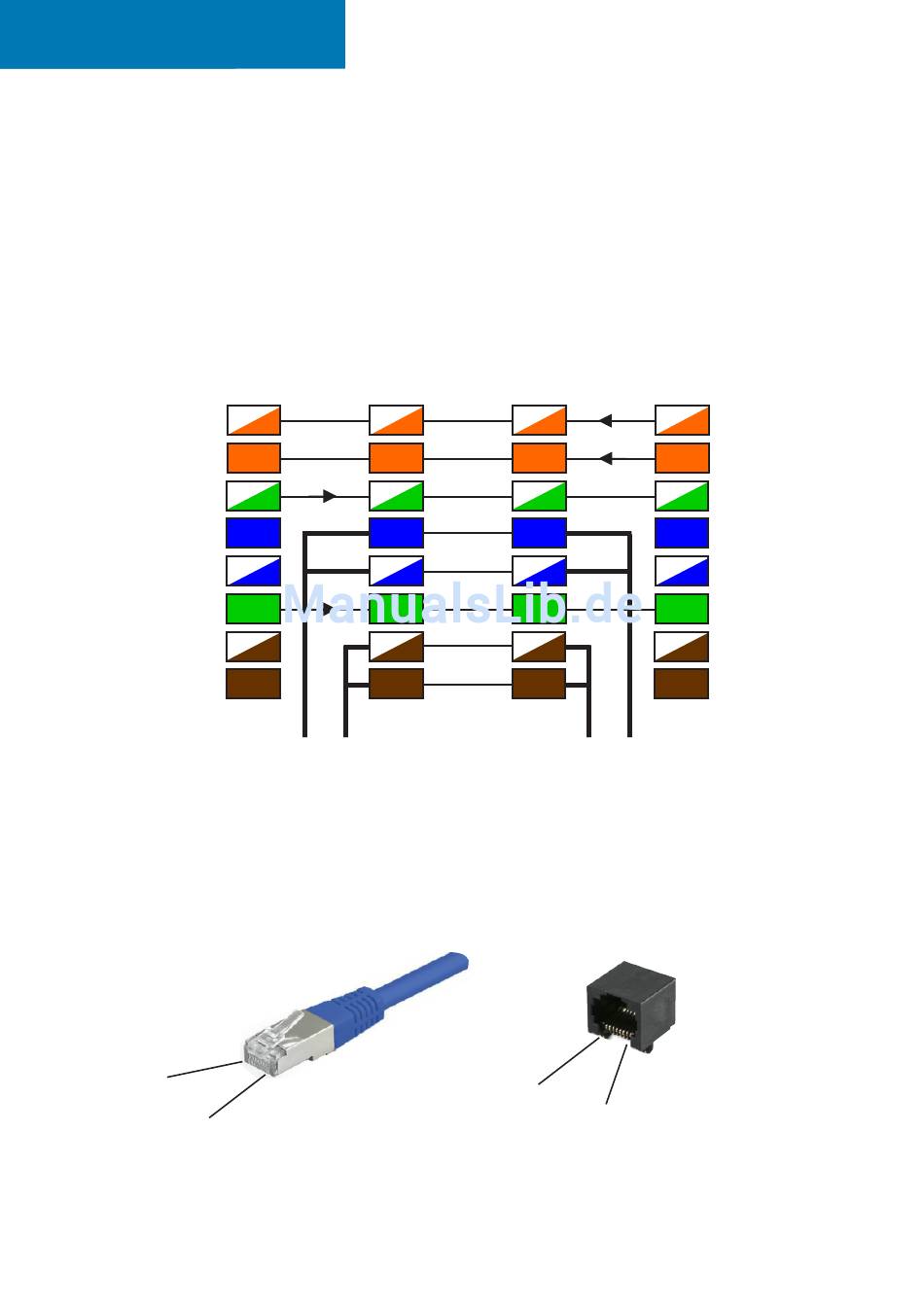

Die Prinzipschaltung zeigt die Verbindung zwischen Router und Kamera
gemäß dem am meisten verbreiteten Standard T568B, woraus sich die
Zuordnung der Adernfarben ergibt.
Die Versorgung der Kamera erfolgt über das LAN Kabel (PoE).
Die Router Empfangsseite benutzt die Pole 1+2 und die Sendeseite 3+6.
Die anderen Pole werden für die Spannungsversorgung verwendet.
Router
Rx+
Rx-
Tx+
Tx-
Belegung an RJ45Stecker und RJ45Buchse
1
8
30
LAN Kabel
1
2
3
4
5
6
7
8
T568B
Standard
+ -
12V PoE
48V PoE
Kamera
- +
12V PoE
48V PoE
8
1
Tx+
Tx-
Rx+
Rx-
