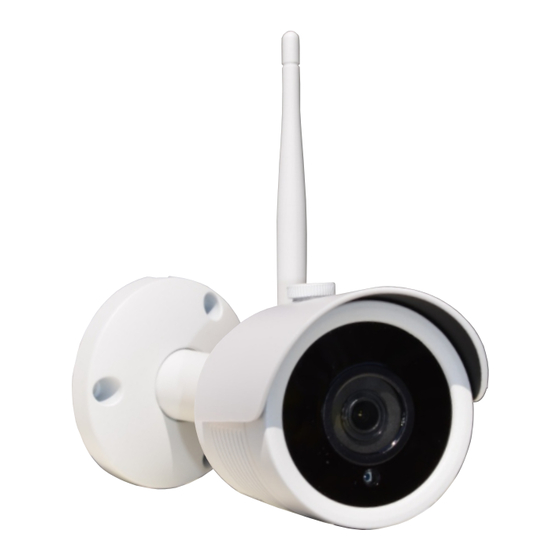

IP Kamera LC20W / LC40W
■
Full HD Farbkamera mit 2 oder 4 Megapixel
■
Lichtempfindlichkeit 0,1lux
■
IR-Nachtsicht
■
Außenkamera IP66
■
Bilderfassungswinkel 90°
■
Verbindung LAN und WIFI
■
Metallgehäuse wettergeschützt
Haustür-Videokamera an der Fritzbox
für L-TEK a/b Türsprecheinrichtungen
und L-TEK Videoüberwachungsanlagen
Montage- und Bedienungsanleitung
Deutsch
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für L-TEK LC20W
Inhaltszusammenfassung für L-TEK LC20W
- Seite 1 IP Kamera LC20W / LC40W ■ Full HD Farbkamera mit 2 oder 4 Megapixel ■ Lichtempfindlichkeit 0,1lux ■ IR-Nachtsicht ■ Außenkamera IP66 ■ Bilderfassungswinkel 90° ■ Verbindung LAN und WIFI ■ Metallgehäuse wettergeschützt Haustür-Videokamera an der Fritzbox für L-TEK a/b Türsprecheinrichtungen und L-TEK Videoüberwachungsanlagen...
-
Seite 2: Inhaltsverzeichnis
IP Adresse ändern / DHCP Technische Daten Web Plugin installieren Technischer Support Benutzername und Passwort Lieferumfang 1 Kamera LC20W / LC40W 2 WIFI Antenne abnehmbar 3 LAN Patchkabel 2m 4 Netzteil 12V / 1000mA DC 5 PoE Adapterpaar 12V 6 2xRJ45 Stecker werkzeuglos... - Seite 3 LC20W / LC40W Anschlüsse 1 Netzwerkanschluss RJ45 2 Versorgungsspannung 12V 3 Wetterschutzdach 4 Feststellschraube 5 WIFI Antenne Abmessungen...
-
Seite 4: Allgemeine Informationen
Brand, elektrischer Schlag usw.), wenn das Gerät nicht bestimmungsgemäß, wie hier beschrieben, eingesetzt wird. Beachten Sie die Sicherheitshinweise! Haftungsausschluss! L-TEK Telecom haftet nicht für Schäden aus Diebstahl und Einbruch, sollten diese aus fehlender Betriebsbereitschaft der Kamera hergeleitet werden. Rücknahme und Recycling Informationen zum Elektro- und Elektronikgerätegesetz (ElektroG). -
Seite 5: Sicherheitshinweise
LC20W / LC40W Sicherheitshinweise Vorsicht! Beachten Sie diese Sicherheitshinweise, um Verletzungen von Personen oder Beschädigungen des Produktes zu vermeiden. Bei Fragen wenden Sie sich an Ihren Fachhändler oder an unseren technischen Support. Alle Montagearbeiten sind nur im spannungslosen Zustand auszuführen. Auch der DSL Router / Switch ist vom Strom- und Telefonnetz zu trennen. -
Seite 6: Anwendung Der Kamera
LC20W / LC40W Anwendung der Kamera Diese IP-Kamera ist für die Videoüberwachung des Eingangsbreiches in Verbindung mit einer L-TEK Türsprechanlage oder als Teil einer L-TEK Videoüberwachungsanlage an einer AVM Fritzbox vorgesehen. Eine andere Art der Anwendung wird hier nicht behandelt. -
Seite 7: Kameratest Vor Dem Einbau
LC20W / LC40W Kameratest vor dem Einbau Stellen sie zuerst den Testaufbau her, um zu prüfen ob die Kamera in Ihrem Netzwerk funktioniert. Verwenden Sie dazu die mitgelieferten und auf die Kamera abgestimmten Teile Netzteil 12V RJ45 Patchkabel Für den Testaufbau benötigen Sie das Netzgerät und das Patchkabel. -
Seite 8: Konfiguration Der Kamera
Um die Einstellung der Kamera zu überprüfen installieren Sie die Anwendung IP Search Tool auf Ihrem Computer. Das IP Search Tool finden im L-TEK Telecom Shop unter Video Kameras und im Download Bereich. Nach dem Starten des IP Search Tools wird die im Netzwerk befindliche Kamera angezeigt. - Seite 9 LC20W / LC40W Konfiguration der Kamera IP Adresse ändern / DHCP Nun muß die Kamera auf den Adressbereich der Fritzbox angepasst werden. Dazu wählen wir die betreffende Kamera aus und klicken auf DHCP enable (Dynamic Host Configuration Protokoll). Damit kann die Fritzbox der Kamera eine noch freie IP Adresse aus ihrem Adressbereich zuweisen.
-
Seite 10: Web Plugin Installieren
LC20W / LC40W Konfiguration der Kamera Web Plugin installieren Geben Sie die neue IP-Adresse der Kamera in unserem Beispiel 192.168.178.53 in die Adresszeile des Internet Browsers ein. Verwenden Sie dazu den Internet Explorer oder Safari. Es öffnet sich die Administratorseite der Kamera. Sie werden aufgefordert das Web Plugin zu installieren. -
Seite 11: Benutzername Und Passwort
LC20W / LC40W Konfiguration der Kamera Benutzername und Passwort Nach erfolgreicher Installation des Web Plugins geben Sie erneut die IP Adresse der Kamera im Browser ein. Es erscheint die Administratorseite der Kamera. Wählen Sie oben rechts die Sprache Deutsch aus. Geben Sie danach als Benutzername: admin und als Passwort: admin ein. -
Seite 12: Kameraeinstellungen
LC20W / LC40W Konfiguration der Kamera Kamera Einstellungen Die Kamera besitzt eine ganze Reihe von Einstellmöglichkeiten. Diese können Sie weitgehend unverändert lassen. Sollten Sie etwas verstellen und nicht zurückfinden, können Sie jederzeit wieder auf die Werkseinstellung zurückgehen. Uhrzeit einstellen System / Systemeinstellungen / Datum/Zeit... - Seite 13 Werkseinstellung: Persönliche Einstellungen gehen verloren. Firmwareupdate: neue Firmware kann aufgespielt werden. Updaten Sie keinesfalls mit aus dem Internet heruntergeladenen Dateien. Laden Sie nur Firmwaredateien aus dem L-TEK Shop. Bildwiedergabe einstellen: Helligkeit, Kontrast Bilder / Bildeinstellung On Sceen Display: Datum, Uhrzeit und Namen im Bild, Bild gespiegelt...
-
Seite 14: Konfiguration Der Fritzbox
Öffnen Sie die Fritzbox-Software und gehen Sie auf Heimnetz / Netzwerk / Netzwerkverbindungen. Dort finden sie die neu registrierte Kamera. Klicken Sie auf Bearbeiten und geben Sie der Kamera einen Namen z.B. L-TEK-LC20W. Darunter sehen Sie nocheinmal welche IP Adresse die Fritzbox für die Kamera vergeben hat. -
Seite 15: Türkamera Einrichten
Nach erfolgter Montage im Hauseingangsbereich kann das Kamerabild zunächst wieder im Administratorfenster betrachtet werden. Im nächsten Schritt geht es nun darum das Kamerabild bei einem Türanruf auf den DECT Telefonen der Fritzbox anzuzeigen um so die L-TEK Türsprechanlage zu einer Videotürsprechanlage zu ergänzen. - Seite 16 Konfiguration der Fritzbox Türkamera einrichten Mit den AVM DECT Telefonen lässt sich auf einfache Weise eine L-TEK Türsprechanlage zur Videotürsprechanlage erweitern. Die Videoübertragung mit DECT ist jedoch nur als Standbild möglich. Das Standbild wird etwa jede Sekunde aktualisiert. Mit der Videokamera LC20P lässt sich das Bild des Eingangsbereiches auf bis zu vier DECT Telefone gleichzeitig übertragen.
- Seite 17 LC20W / LC40W Konfiguration der Kamera Türkamera einrichten Um das Kamerabild auf die DECT Telefone zu übertragen, begeben wir uns wieder zu den Einstellungen der Fritzbox. Gehen Sie zu DECT/Internetdienste/Live-Bild/neues Live-Bild hinzufügen. Tragen Sie dort für die Kamera einen Namen ein z.B. Hauseingang.
- Seite 18 LC20W / LC40W Konfiguration der Kamera Türkamera einrichten Als letzte Einstellung muß das Kamerabild noch denjenigen DECT Telefonen zugeteilt werden, die bei Türruf signalisieren und das Live-Bild anzeigen sollen. In unserem Beispiel haben wir den Anschluss FON1 bereits als a/b Türsprechanlage eingerichtet. Dadurch erscheint folgender Dialog wenn wir Anschluss FON1 auswählen.
- Seite 19 Übersicht Telefoniegeräte), die ausgehende Rufnummer und die Zeichenfolge für den Türöffner. Das ist für L-TEK Türsprechanlagen #. Sie können also die Tür durch Drücken von # oder mit der Taste Türöffner über die DECT Telefone betätigen. Zuletzt kommt die Einstellung für das Live-Bild: Geben Sie den Pfad für die Live-Bild Übertragung...
-
Seite 20: Wifi Verbindung Einrichten
Drücken Sie auf Scan. Es werden alle Netzwerknamen SSID angezeigt die in Reichweite sind. Wählen Sie Ihren Netzwerknamen aus z.B. L-TEK-NET und tragen Sie den WLAN-Netzwerkschlüssel ein, den Sie in der Fritzbox vergeben haben WLAN / Sicherheit / Verschlüsselung. Aktivieren Sie DHCP. Damit wird der Kamera von der Fritzbox automatisch eine freie IP Adresse für die... - Seite 21 LC20W / LC40W Konfiguration der Kamera WIFI Verbindung einrichten Jetzt kann das LAN-Kabel von der Kamera abgesteckt werden. Die Kamera ist jetzt über ihre WLAN IP Adresse zu erreichen. Diese bleibt gespeichert auch wenn die Kamera stromlos wird, d.h. Sie können die Kamera vom Netzgerät trennen, wie vorgesehen montieren und das Netzgerät wieder anschliessen.
-
Seite 22: Benutzername Und Passwort
Gehen Sie auf Einstellungen und Benutzerverwaltung. Wählen Sie Benutzer hinzufügen und bleiben Sie auf der Benutzergruppe Administrator. In unserem Beispiel hier verwenden wir als weiteren Benutzernamen l-tek und als Passwort admin1234 (wird unsichtbar mit Punkten angezeigt). Verwenden Sie nur Buchstaben groß oder klein und Zahlen. - Seite 23 LC20W / LC40W Benutzername und Passwort Nachdem nun weitere Benutzer angemeldet wurden, verändern wir die Werkseinstellung, also den obersten Eintrag in der Liste der Benutzer. Als Benutzername bleibt admin. Wählen Sie nun ein neues Passwort mit mindesten 8 Zeichen (Buchstaben klein und groß...
- Seite 24 LC20W / LC40W Benutzername und Passwort Es öffnet sich der Dialog für die Sicherheitsabfrage. Geben Sie Ihre drei Antworten ein und klicken Sie auf Weiter. Geben Sie ein neues Passwort ein und bestätigen Sie dieses. Klicken Sie auf Weiter um den Vorgang abzuschließen.
- Seite 25 Zerlegen der Kamera. Ein noch bestehender Garantieanspruch geht dadurch verloren. Setzen Sie sich mit Ihrem Fachhändler oder mit L-TEK Telecom in Verbindung. In jedem Fall muss die Kamera eingesendet werden, um sie zu prüfen und wieder instand zu setzen.
-
Seite 26: Ermittlung Der Montageposition
LC20P LC20W / LC40W Ermittlung der Montage-Position Mit der frei positionierbaren Kamera LC20W / LC40W können Sie den Bildausschnitt bestimmen den Sie sehen möchten. Die Kamera hat ein Kugelgelenk und lässt sich beliebig ausrichten. Sie können den gesamten Eingangsbereich bis etwa 3m erfassen. Bei größerer Entfernung kann das Objekt zu klein werden. -
Seite 27: Kamera Über Lan Anschliessen
LC20P LC20W / LC40W Kamera über LAN anschliessen Die folgende Grafik zeigt den Anschluss der Kamera mit 12V PoE Speisung. Dabei befindet sich das Netzgerät für die Kamera im Bereich der Fritzbox. Bei der Kamera ist eine Leerdose oder Kameraanschlussbox vorzusehen, um den PoE Adapter unterzubringen. - Seite 28 LC20P LC20W / LC40W Kamera über LAN anschliessen Die folgende Grafik zeigt den Anschluss der Kamera mit Netzteil, das sich unmittelbar in der Umgebung der Kamera befindet. Bei der Kamera ist eine Leerdose oder Kameraanschlussbox erforderlich, damit die Steckverbindungen untergebracht werden können und eine Steckdose für das Netzteil.
-
Seite 29: Kamera Über Wlan Anschliessen
LC20W / LC40W Kamera über WLAN anschliessen Für die Anschlussart WLAN ist kein LAN Kabel erforderlich. Im Bereich der Kamera ist eine Leerdose für die Stecker vorteilhaft. Verbinden Sie dort das Netzgerät mit der Kamera. Durch die Antenne hat die Kamera eine gute WLAN Reichweite in geschlossenen Gebäuden bis 10m und mehr. -
Seite 30: Lan-Kabel - Fachwissen
LC20P LC20W / LC40W LAN Kabel - Fachwissen Die Prinzipschaltung zeigt die Verbindung zwischen Router und Kamera gemäß dem am meisten verbreiteten Standard T568B, woraus sich die Zuordnung der Adernfarben ergibt. Die Versorgung der Kamera erfolgt über das LAN Kabel (PoE). -
Seite 31: Technische Daten
LC20P LC20W / LC40W Technische Daten LC20W / LC40W Bildsensor 1/3" OV hochauflösender CMOS Sensor Auflösung / Bildrate 4 Megapixel (2560x1440) 20fps (2304x1296) 30fps 2 Megapixel (1920x1080) Full-HD 1080P(1920×1080) 30fps 480P(720×480) 30fps Brennweite 3,6mm feste Brennweite Bilderfassungswinkel horizontal 90 Grad... -
Seite 32: Technischer Support
Unser technischer Support setzt voraus, dass Sie die Bedienungsanleitung aufmerksam und vollständig studiert haben. Sollten weitere Fragen entstehen besuchen Sie den L-TEK Shop. Dort erhalten Sie zusätzliche Hilfestellung. Sollten wir Ihr Problem auch dann nicht lösen, senden Sie uns bitte Ihr Anliegen im Formularfeld www.l-tek.net/Technischer Support oder per Email an:...
