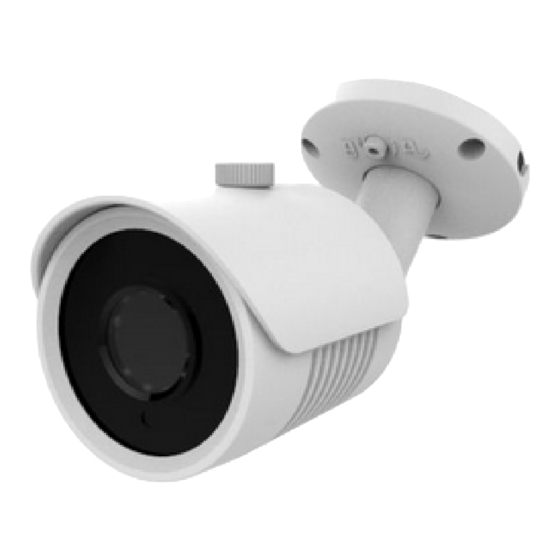

L-TEK LC20P Montage- Und Bedienungsanleitung

Haustür-videokamera an der fritzbox für l-tek a/b türsprecheinrichtungen und l-tek videoüberwachungsanlagen
Vorschau ausblenden Andere Handbücher für LC20P:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
■
Full HD Farbkamera mit 2 Megapixel
■
Lichtempfindlichkeit 0,1lux
■
IR-Nachtsicht
■
Außenkamera IP66
■
Bilderfassungswinkel 90°
■
PoE Speisung 12V oder 48V IEEE 802.3af
■
Metallgehäuse wettergeschützt
Haustür-Videokamera an der Fritzbox
für L-TEK a/b Türsprecheinrichtungen
und L-TEK Videoüberwachungsanlagen
Montage- und Bedienungsanleitung
IP Kamera LC20P
Deutsch

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für L-TEK LC20P

Inhaltszusammenfassung für L-TEK LC20P

  • Seite 1 IP Kamera LC20P ■ Full HD Farbkamera mit 2 Megapixel ■ Lichtempfindlichkeit 0,1lux ■ IR-Nachtsicht ■ Außenkamera IP66 ■ Bilderfassungswinkel 90° ■ PoE Speisung 12V oder 48V IEEE 802.3af ■ Metallgehäuse wettergeschützt Haustür-Videokamera an der Fritzbox für L-TEK a/b Türsprecheinrichtungen und L-TEK Videoüberwachungsanlagen...

  • Seite 2: Inhaltsverzeichnis

    Technischer Support IP Adresse ändern / DHCP Web Plugin installieren Benutzername und Passwort Lieferumfang 1 Kamera LC20P 2 LAN Patchkabel 2m 3 Netzteil 12V / 1000mA DC 4 PoE Adapterpaar 12V 5 2xRJ45 Stecker werkzeuglos 6 IP Search Tool (Download)
  • Seite 3 LC20P Anschlüsse 1 Netzwerkanschluss RJ45 und PoE 802.3af (48V) 2 Versorgungsspannung 12V 3 Wetterschutzdach 4 Feststellschraube Abmessungen...

  • Seite 4: Allgemeine Informationen

    Brand, elektrischer Schlag usw.), wenn das Gerät nicht bestimmungsgemäß, wie hier beschrieben, eingesetzt wird. Beachten Sie die Sicherheitshinweise! Haftungsausschluss! L-TEK Telecom haftet nicht für Schäden aus Diebstahl und Einbruch, sollten diese aus fehlender Betriebsbereitschaft der Kamera hergeleitet werden. Rücknahme und Recycling Hat Ihr Gerät ausgedient, bringen Sie das Altgerät...

  • Seite 5: Sicherheitshinweise

    LC20P Sicherheitshinweise Vorsicht! Beachten Sie diese Sicherheitshinweise, um Verletzungen von Personen oder Beschädigungen des Produktes zu vermeiden. Bei Fragen wenden Sie sich an Ihren Fachhändler oder an unseren technischen Support. Alle Montagearbeiten sind nur im spannungslosen Zustand auszuführen. Auch der DSL Router / Switch ist vom Strom- und Telefonnetz zu trennen.

  • Seite 6: Anwendung Der Kamera

    LC20P Anwendung der Kamera Diese IP-Kamera ist für die Videoüberwachung des Eingangsbreiches in Verbindung mit einer L-TEK Türsprechanlage oder als Teil einer L-TEK Videoüberwachungsanlage an einer AVM Fritzbox vorgesehen. Eine andere Art der Anwendung wird hier nicht behandelt. Verwendung als Türkamera Diese IP-Kamera ist eine von der Türstation abgesetzte Kamera.

  • Seite 7: Kameratest Vor Dem Einbau

    LC20P Kameratest vor dem Einbau Stellen sie zuerst den Testaufbau her, um zu prüfen ob die Kamera in Ihrem Netzwerk funktioniert. Verwenden Sie dazu die mitgelieferten und auf die Kamera abgestimmten Teile Netzteil 12V RJ45 Patchkabel Für den Testaufbau benötigen Sie das Netzgerät und das Patchkabel.

  • Seite 8: Konfiguration Der Kamera

    Um die Einstellung der Kamera zu überprüfen installieren Sie die Anwendung IP Search Tool auf Ihrem Computer. Das IP Search Tool finden im L-TEK Telecom Shop unter Video Kameras und im Download Bereich. Nach dem Starten des IP Search Tools wird die im Netzwerk befindliche Kamera angezeigt.
  • Seite 9 LC20P Konfiguration der Kamera IP Adresse ändern / DHCP Nun muß die Kamera auf den Adressbereich der Fritzbox angepasst werden. Dazu wählen wir die betreffende Kamera aus und klicken auf DHCP enable (Dynamic Host Configuration Protokoll). Damit kann die Fritzbox der Kamera eine noch freie IP Adresse aus ihrem Adressbereich zuweisen.

  • Seite 10: Web Plugin Installieren

    LC20P Konfiguration der Kamera Web Plugin installieren Geben Sie die neue IP-Adresse der Kamera in unserem Beispiel 192.168.178.53 in die Adresszeile des Internet Browsers ein. Verwenden Sie dazu den Internet Explorer oder Safari. Es öffnet sich die Administratorseite der Kamera. Sie werden aufgefordert das Web Plugin zu installieren.

  • Seite 11: Benutzername Und Passwort

    LC20P Konfiguration der Kamera Benutzername und Passwort Nach erfolgreicher Installation des Web Plugins geben Sie erneut die IP Adresse der Kamera im Browser ein. Es erscheint die Administratorseite der Kamera. Wählen Sie oben rechts die Sprache Deutsch aus. Geben Sie danach als Benutzername: admin und als Passwort: admin ein.

  • Seite 12: Kameraeinstellungen

    LC20P Konfiguration der Kamera Kamera Einstellungen Die Kamera besitzt eine ganze Reihe von Einstellmöglichkeiten. Diese können Sie weitgehend unverändert lassen. Sollten Sie etwas verstellen und nicht zurückfinden, können Sie jederzeit wieder auf die Werkseinstellung zurückgehen. Uhrzeit einstellen System / Systemeinstellungen / Datum/Zeit...
  • Seite 13 LC20P Konfiguration der Kamera Kamera Einstellungen Bildwiedergabe einstellen: Helligkeit, Kontrast Bilder / Bildeinstellung On Sceen Display: Datum, Uhrzeit und Namen im Bild, Bild gespiegelt OSD / OSD Einstellungen...

  • Seite 14: Konfiguration Der Fritzbox

    Öffnen Sie die Fritzbox-Software und gehen Sie auf Heimnetz / Netzwerk / Netzwerkverbindungen. Dort finden sie die neu registrierte Kamera. Klicken Sie auf Bearbeiten und geben Sie der Kamera einen Namen z.B. L-TEK-LC20P. Darunter sehen Sie nocheinmal welche IP Adresse die Fritzbox für die Kamera vergeben hat.

  • Seite 15: Türkamera Einrichten

    Nach erfolgter Montage im Hauseingangsbereich kann das Kamerabild zunächst wieder im Administratorfenster betrachtet werden. Im nächsten Schritt geht es nun darum das Kamerabild bei einem Türanruf auf den DECT Telefonen der Fritzbox anzuzeigen um so die L-TEK Türsprechanlage zu einer Videotürsprechanlage zu ergänzen.
  • Seite 16 Videoübertragung mit DECT ist jedoch nur als Standbild möglich. Das Standbild wird etwa jede Sekunde aktualisiert. Mit der Videokamera LC20P lässt sich das Bild des Eingangsbereiches auf bis zu vier DECT Telefone gleichzeitig übertragen. Die DECT Telefone reagieren etwas zeitversetzt zwischen 2 - 6 Sekunden...
  • Seite 17 LC20P Konfiguration der Kamera Türkamera einrichten Um das Kamerabild auf die DECT Telefone zu übertragen, begeben wir uns wieder zu den Einstellungen der Fritzbox. Gehen Sie zu DECT/Internetdienste/Live-Bild/neues Live-Bild hinzufügen. Tragen Sie dort für die Kamera einen Namen ein z.B. Hauseingang.
  • Seite 18 LC20P Konfiguration der Kamera Türkamera einrichten Als letzte Einstellung muß das Kamerabild noch denjenigen DECT Telefonen zugeteilt werden, die bei Türruf signalisieren und das Live-Bild anzeigen sollen. In unserem Beispiel haben wir den Anschluss FON1 bereits als a/b Türsprechanlage eingerichtet. Dadurch erscheint folgender Dialog wenn wir Anschluss FON1 auswählen.
  • Seite 19 Übersicht Telefoniegeräte), die ausgehende Rufnummer und die Zeichenfolge für den Türöffner. Das ist für L-TEK Türsprechanlagen #. Sie können also die Tür durch Drücken von # oder mit der Taste Türöffner über die DECT Telefone betätigen. Zuletzt kommt die Einstellung für das Live-Bild: Geben Sie den Pfad für die Live-Bild Übertragung...

  • Seite 20: Ermittlung Der Montageposition

    LC20P Ermittlung der Montage-Position Mit der frei positionierbaren Kamera LC20P können Sie den Bild- ausschnitt bestimmen den Sie sehen möchten. Die Kamera hat ein Kugelgelenk und lässt sich beliebig ausrichten. Sie können den gesamten Eingangsbereich bis etwa 3m erfassen. Bei größerer Entfernung kann das Objekt zu klein werden.

  • Seite 21: Kamera Über Lan Anschliessen

    LC20P Kamera über LAN anschliessen Die folgende Grafik zeigt den Anschluss der Kamera mit 12V PoE Speisung. Dabei befindet sich das Netzgerät für die Kamera im Bereich der Fritzbox. Bei der Kamera ist eine Leerdose oder Kameraanschlussbox vorzusehen, um den PoE Adapter unterzubringen. Verbinden Sie dort den PoE Adapter mit der Kamera und dem LAN Kabel.
  • Seite 22 LC20P Kamera über LAN anschliessen Die folgende Grafik zeigt den Anschluss der Kamera mit Netzteil, das sich unmittelbar in der Umgebung der Kamera befindet. Bei der Kamera ist eine Leerdose oder Kameraanschlussbox erforderlich, damit die Steckverbindungen untergebracht werden können und eine Steckdose für das Netzteil.

  • Seite 23: Kamera Über Poe Anschliessen

    LC20P Kamera über PoE anschliessen hier sehen Sie den Anschluss der Kamera über einen PoE Switch. Sofern die Kamera nicht mit Wandhalterung montiert wurde empfiehlt sich eine Leerdose um die LAN Steckverdingung unterzubringen. Welche Vorteile hat die PoE Spannungsversorgung mit 48V Ein zentrales Netzgerät für mehrere Kameras...

  • Seite 24: Lan-Kabel - Fachwissen

    LC20P LAN Kabel - Fachwissen Die Prinzipschaltung zeigt die Verbindung zwischen Router und Kamera gemäß dem am meisten verbreiteten Standard T568B, woraus sich die Zuordnung der Adernfarben ergibt. Die Versorgung der Kamera erfolgt über das LAN Kabel (PoE). Die Router Empfangsseite benutzt die Pole 1+2 und die Sendeseite 3+6.

  • Seite 25: Technische Daten

    LC20P Technische Daten LC20P Bildsensor 1/2,7" SONY CMOS 3MP Sensor Auflösung / Bildrate 2 Megapixel (1920x1080) Full-HD 1080P(1920× 1080) 30fps 480P(720 × 480) 30fps Brennweite 3,6mm feste Brennweite Bilderfassungswinkel horizontal 90 Grad vertikal 55 Grad Schwenkbereich beliebig (Kugelgelenk) Lichtempfindlichkeit 0,1lux...

  • Seite 26: Technischer Support

    Video-Anleitungen zu den einzelnen Themen. Sollten wir Ihr Problem auch dann nicht lösen, senden Sie uns bitte Ihr Anliegen im Formularfeld l-tek.net/Technischer Support oder per Email an: info@l-tek.net oder rufen Sie an unter der Rufnummer für technische Fragen: 089 / 92778190 Die Beratung der IP Kamera umfasst die Funktionen für den...
