Kamera über LAN anschliessen

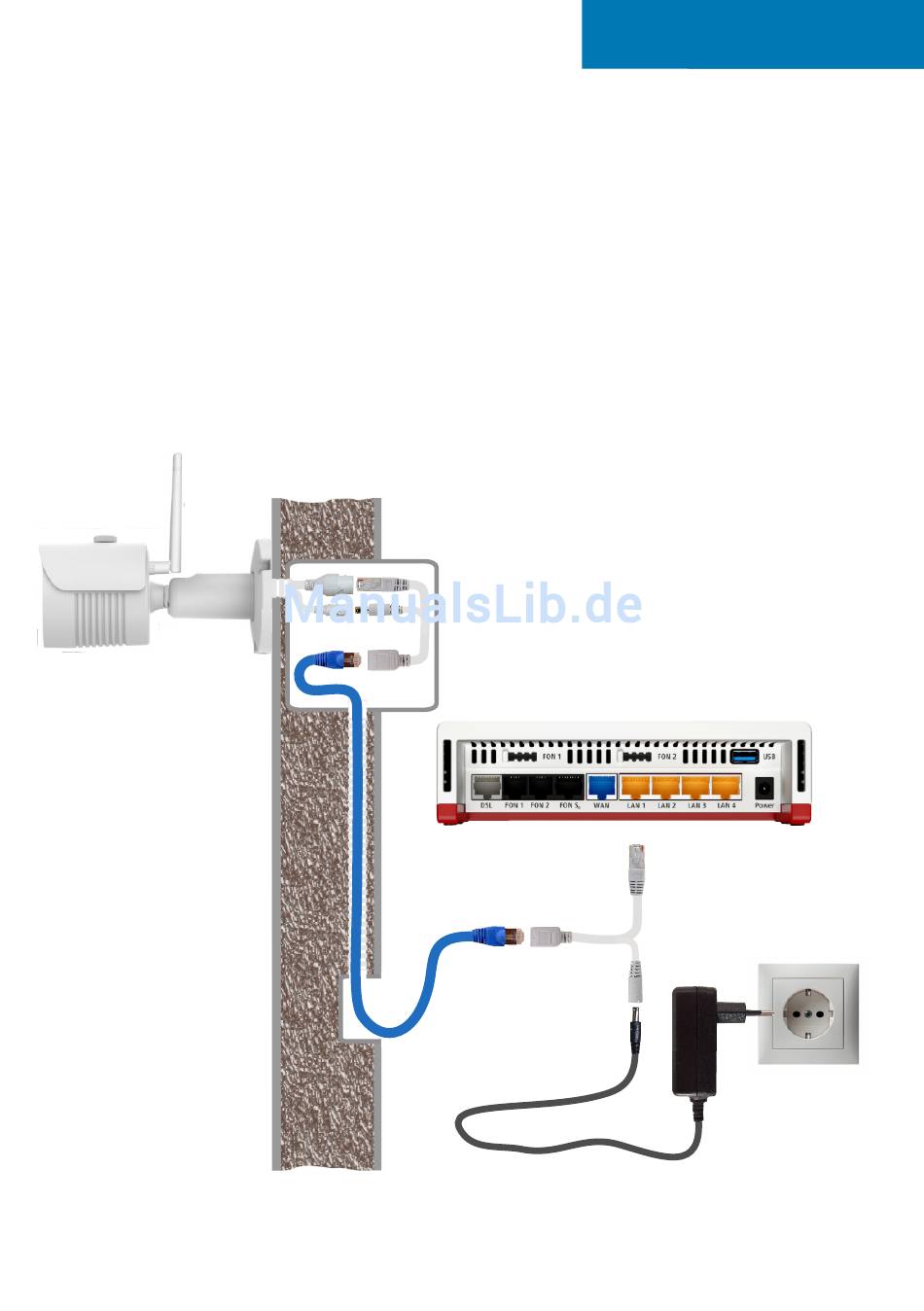

Die folgende Grafik zeigt den Anschluss der Kamera mit 12V PoE Speisung.
Dabei befindet sich das Netzgerät für die Kamera im Bereich der Fritzbox.
Bei der Kamera ist eine Leerdose oder Kameraanschlussbox vorzusehen,
um den PoE Adapter unterzubringen. Verbinden Sie dort den PoE Adapter
mit der Kamera und dem LAN Kabel. Dort wo sich die Fritzbox befindet
verbinden Sie ebenfalls einen PoE Adapter mit dem Netzgerät und dem
LAN Kabel und stecken es an einen freien LAN Anschluss der Fritzbox.
Als Verbindungskabel ist ein CAT.5/6/7 Kabel erforderlich. An den
Kabelenden wird jeweils der werkzeuglose RJ45 Stecker angebracht.
LC20W / LC40W
Kameraversorgung
über 12V PoE Einspeisung
Kabellänge bis 10m
LC20P
27
