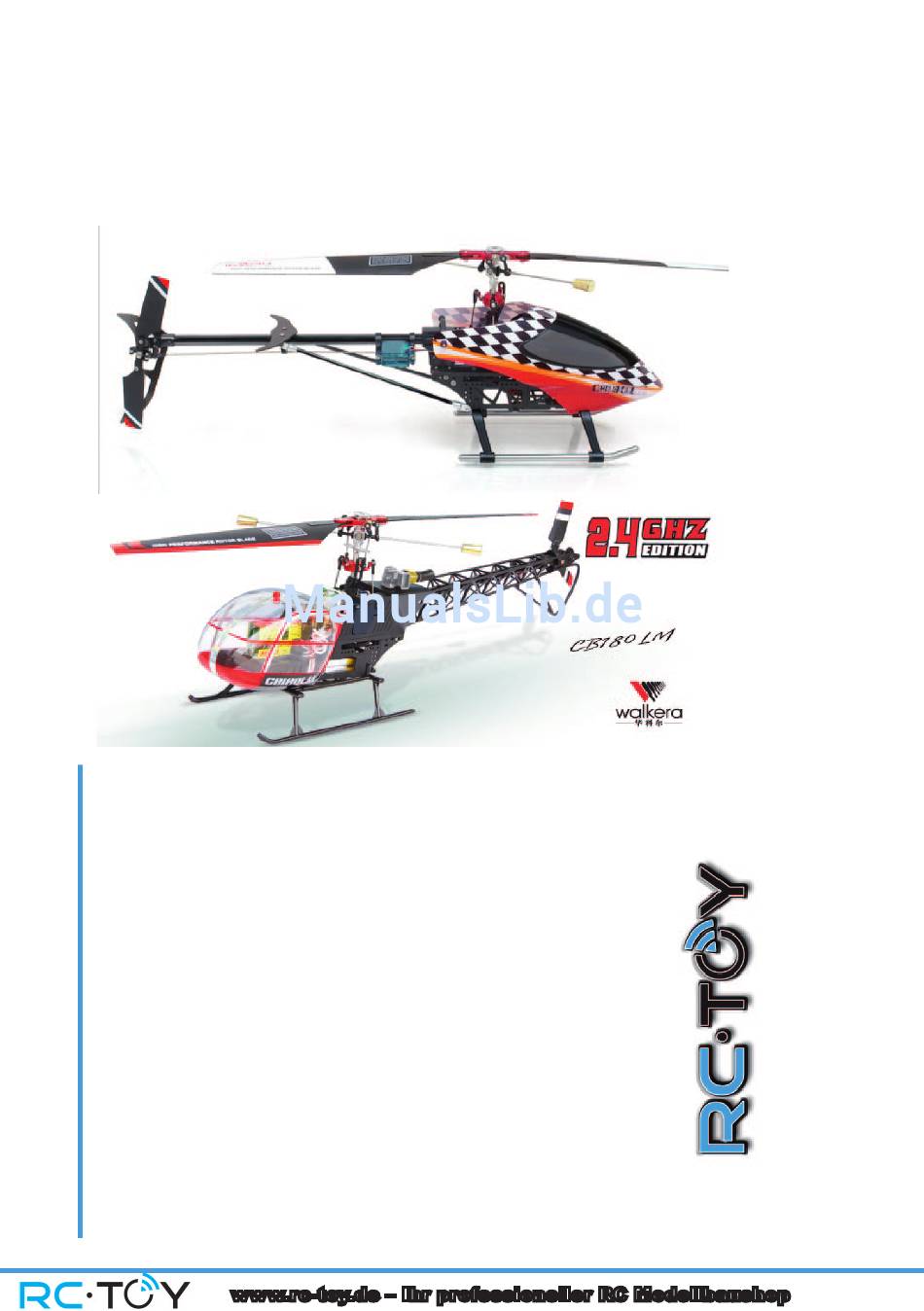

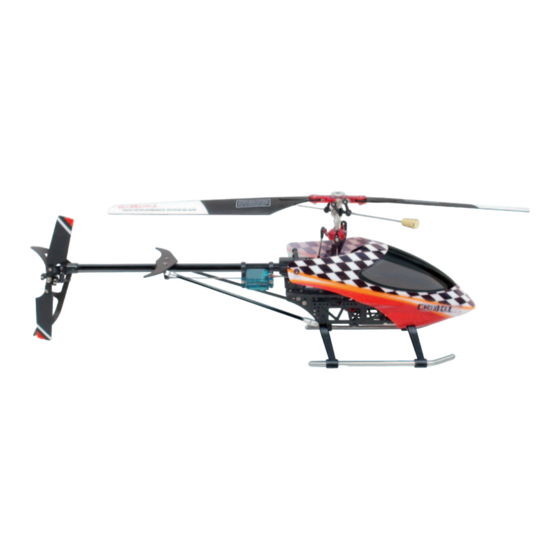

Bedienungsanleitung Walkera CB180Z Walkera CB180LM Inhaltsverzeichnis: 1. Allgemeine Warnhinweise 2. Einführung 3. Der erste Flug 4. Explosionszeichnung und Ersatzteilliste 5. FAQ 6. Haftungsausschluss 7. Länderkennung 8. Batterieverordnung 9. Konformitätserklärung www.rc-toy.de – Ihr professioneller RC Modellbaushop... -
Seite 2: Allgemeine Warnhinweise
1. Allgemeine Warnhinweise 1.1 Warnhinweise 1. Dieser Hubschrauber ist kein Spielzeug! Der Käufer dieses Produkts übernimmt das Risiko sowie die Verantwortung für Schäden an Mensch und Eigentum durch die Handhabung dieses Produkts. 3. Falls Sie den Helikopter auseinanderbauen, befolgen Sie bitte die Anweisungen dieser Bedienungsanleitung. 4. - Seite 3 Entladen: Die angegebenen Entladeströme sind unbedingt einzuhalten. Die Impulsbelastungsanlagen liegen im Millisekundenbereich und sollten auf keinen Fall für Dauerstromanwendungen verwendet werden. Die Zellspannung darf dabei nicht unter 2,9V fallen, da sonst die Zelle irreparabel zerstört wird. Die Entladung ist auf jeden Fall vorher abzubrechen um eine Explosion zu vermeiden. Laden Sie Ihren LiPo dann neu, sobald erste Leistungsverluste ersichtlich werden.
-
Seite 4: Zur Technik
1.3 Zur Technik Lithium-Ionen-Polymer-Akkus (Kurz: LiPo) basieren vollständig auf der Li-Ion-Technik. Der Unterschied zum Li-Ion-Akku liegt im Elektrolyt. Es wurde verdickt und mit einer Polymer-Folie vereint. Somit ist es nicht mehr flüssig bzw. halbflüssig. Diese Eigenschaften erge- ben somit einen extrem flachen Akku mit einer sehr hohen Energiedichte mit 3,7 Volt statt 3,6 Volt bei Li-Ion. 1.4 Entladen Die Entladeschlussspannung von LiPo-Akku´s beträgt 2,9V. - Seite 5 Laden Sie Ihre Fernsteuerung keinesfalls über das AC/DC Netzteil! Die Verwendung von Steckerladegeräten erfolgt auf eigene Gefahr! 1.7 Lagerung LiPo-Akkus sollten niemals vollständig entladen bzw. vollständig geladen gelagert werden. Die optimale Zellenspannung hierfür liegt bei 3,7 Volt (leichte Entladung). Diese Zellenspannung sollten die Akku´s auch schon beim Kauf haben. 1.8 Tipps für Anfänger - Verwenden Sie anfangs unbedingt ein Trainingsgestell (spart viele Ersatzteile) - Verwenden Sie bei Einstellungen oder Reparaturen Qualitätswerkzeug (z.B.
-
Seite 6: Einführung
7,4V - 800mAh 7,4V - 1000mAh Gewicht 260g 288g Servo WK-7.6-6 Heck: WK-7601 CB180 2.2 Lieferumfang CB180Z CB180Z Metal Brushless Helicopter Sender Walkera WK-2402 4ch 2.4G 800mAh Akku (7,4V Li-Polymer) Ladegerät Ersatzrotorblätter Schraubendreher Netzteil RX-2437S Empfänger Brushless Motor: WK-WS-21-002 Anleitung... - Seite 7 CB180LM 2.2 Anschlussdiagramm Regler (Electronic Speed Controller Brushed) Abbildungsbeispiel: Name Funktion Anschlusskabel Hauptmotor Stromversorgung Hauptmotor Anschlusskabel Heckmotor Stromversorgung Heckmotor Anschlusskabel Akku Verbindung zum Akku Signalkabel Hauptmotor Hauptmotorsignal Signalkabel Heckmotor Heckmotorsignal Signalkabel Unterspannungschutz Unterspannungsschutz Anschlussdiagramm Regler (Electronic Speed Controller Brushless) Name Funktion Anschlusskabel Empfänger Verbindung zu Kanal THRO.
- Seite 8 2.3.1 Fernsteuerung WK-2402, WK-2403 Die WK-2403/WK-2402 Sendeanlage ist mit einem 4-Kanal Micro Computersystem und 2,4GHz Technologie ausgestattet. Die neuartige Graphik-Anzeige ist verständlich und einfach zu programmieren. Durch den hintergrundbeleuchteten LCD-Bildschirm und der graphischen Benutzeroberfläche wird die Programmierung vereinfacht. Die Länge und Federkraft der Knüppel sind einstellbar, zudem kann zwischen den vier Modes bequem umgeschalten werden. Technische Daten: - Codierung: 4-Kanal micro Computer System - Frequenz: 2,4GHz...
-
Seite 9: Tastenfunktionen
Bei dem WK-2402 Sender entfallen die Schalter und Regler für Drehzahl Limiter und Dual Rate (Servoweg) Tastenfunktionen: EXT (Exit) durch Drücken der EXT-Taste wird die jew. Einstell-Option verlassen ENT (Enter) Enter-Taste, durch Drücken der ENT-Taste wird die Einstellung bestätigt und übernommen Auswahl-Taste, bewegt den Cursor zum vorherigen Menü- Punkt DN (Down) - Seite 10 Umbau in die verschiedenen Modes Beispiel: Umbau von Gas rechts auf Gas links A. Änderung der Knüppelbelegung (Mechanisch) Entfernen Sie die 6 Schrauben und dann die Abdeckung auf der Rückseite der WK-2402 /WK-2403. Benutzen Sie einen Schraubenzieher, um die Justierungsschrauben, Schraube A und B zu lockern. Montieren Sie die Rasterfeder sowie die soeben gelösten Schrauben auf der entsprechenden Seite des anderen Knüppels.
-
Seite 11: Mode 1 (Gas Rechts)
Mode 1 (Gas rechts) 2. Wird der Gas-Hebel nach oben oder unten 1. Wird der Roll-Hebel nach links oder rechts gedrückt, fliegt der Helikopter nach oben oder gedrückt, fliegt der Helikopter nach links oder unten. rechts. 3. Wird der Gear-Hebel nach links oder rechts ge- 4. - Seite 12 Batteriefach: Wir führen auch einen Senderlipo der optimal in das Akkufach des Walkera senders passt: Bitte scannen Sie diesen Code mit einer QR Code fähigen Applikation auf Ihrem Smartphone und Sie gelangen direkt zum Artikel auf unserer Homepage www.rc-toy.de – Ihr professioneller RC Modellbaushop...
-
Seite 13: Programmierung
2.3.2 Programmierung Hauptmenü Sobald der Sender eingeschalten ist, ertönt ein doppel Piepton und die 4 Trim-Balken laufen durch. Nach ca. 6-7 Sekunden ertönt erneut ein doppel Piepton der die Bereitschaft des Senders signalisiert. Die Trim - Balken bleiben auf ihren jeweiligen Einstellung stehen. - Seite 14 3. THRO reverse setup (Gas): Drücken Sie „ENT“ um in den Setting Status zu gelangen. Wählen Sie mit „UP“ und „DN“ die Option „THRO“, es blinkt „THRO“ und der aktuelle Status „NOR“ oder „REV“. Drücken Sie „R“ oder „L“ um den Status „REV“ oder „NOR“ einzustellen. Mit der Taste „ENT“...
- Seite 15 Die Prozentanzeige im Display wechselt auf PC. Sollte dies nicht der Fall sein, bitte Stecker überprüfen und Sender Aus und Ein schalten. Ein sehr gutes Interface für diesen Walkera Sender wäre das Multiplex USB Simula- tor-Interface für Freeware Simulatoren oder andere Simulatoren: Bitte scannen Sie diesen Code mit einer QR Code fähigen Ap-...
- Seite 16 2.3.8 Steckerlader + Balancer Technische Daten: Der Balancer kontolliert den kompletten Ladevorgang mit balancierender Wirkung. Eine LED Anzeige zeigt den Ladestatus in Echtzeit an. Der Balancer passt für 2-3 Zellen Li-Ion oder LiPo´s mit 7,4V und 11,1V Sobald der Balancer in den Akkuzellen eine zu geringe Spannung misst, wird der Akku automatisch aufgeladen. Netzteil mit dem Lader Den Balancerstecker Während des Ladevorganges...
-
Seite 17: Der Erste Flug
3. Der erste Flug 3.1 Vorbereitungen vor dem Flug 1. Akku in das Akkufach 2. Akku ggf. mit Kle- schieben beband im Akkufach fixieren. Abb. MODE 2 3. Am Sender sollten noch VOR dem Einschalten des 4. der Flugmodus MUSS auf Helikopters folgende Einstellungen an den Knüppeln normalem Flugmodus stehen vorgenommen werden:... -
Seite 18: Überprüfung Der Mechanik
Hinweise: Falls der Helikopter nach dem Einschalten nicht normal arbeitet, kann dies folgende Ursachen haben: 1. Beim Einschalten des Senders stehen Gas- und Trimmhebel nicht auf der niedrigsten Position 2. Die Batterie des Senders ist leer 3. Rebinding durchführen 4. Flugakku / LiPo auf Ladezustand überprüfen- bitte nur mit vollen Akkus fliegen (4,2V pro Zelle) 3.2 Funktionstests Ein Modellhelikopter ist ein hochkomplexes Gerät und wir können nicht ausschließen, dass auf dem Transportweg oder durch andere von uns nicht vertretbare Umstände eine gewisse Dejustage erfolgt. - Seite 19 3.2.5 Rotorblätter Damit Ihr Helikopter optimal fliegen kann, sollte der Blattspurlauf korrekt eingestellt werden. Die Rotorblätter sollten das gleiche Gewicht haben und nicht zu fest angezogen sein. Wichtig: Ein inkorrekt eingestellter Blattspurlauf kann zu einem erhöhten Stromverbrauch von bis zu 40% und somit zur Belastung und Beschädigung des Reglers führen.
-
Seite 20: Einstellung Der Taumelscheibe
3.2.6 Einstellung der Taumelscheibe: Warnung: Bevor Sie die Einstellungen im Flight Mode vornehmen, stecken Sie unbedingt die Motor-Kabel ab um die Sicherheit zu gewährleisten!! Binden Sie den Helicopter mit dem Sender, wie in dieser Anleitung beschrieben. Überprüfen Sie nochmal ob der/die Motor/en abgesteckt sind. -
Seite 21: Einstellung Des Gyros
Die drei einstellbaren Funktionen AILE / ELEV /RUDD wurden bereits vom Hersteller vorjustiert. Verändern Sie daher hier nichts, sofern dies nicht unbedingt notwendig ist!! Abbildungsbeispiel für Walkera Flybarless Empfänger: AILE + - = Gyro Einstellung für Rollrichtung (BAL. = ON) bei BAL. OFF = keine Funktion ELEV + - = Gyroeinstellung für Nickrichtung (BAL. -
Seite 22: Einstellung Des Heckservos (Cb180Z)
Abb.1 3.2.7 Einstellung des Heckservos (CB180Z) Beachten Sie, dass der Servoarm in Nun muss der Servo in seiner einem 90° Winkel zum Servo steht. gelockerten Halterung in Richtung Heck geschoben werden, bis (vom Heck her gesehen) die 1/3 Position erreicht ist (Siehe obiges Bild). -
Seite 23: Einstellung Der Trimmer
3.2.10 Einstellung der Trimmer Einstellen des Hecktrimmers Clicken Sie mit den Trimtaster nach links (unterhalb der Steuerhebelrichtung für den Heckrotor), wenn sich der Helikopter leicht nach rechts dreht und umgekehrt Einstellen des Nicktrimmers Clicken Sie mit den Trimtaster nach unten (neben der Steuerhebelrichtung für Nick), wenn sich der Helikopter leicht nach vorne bewegt und umgekehrt . - Seite 24 CB180Z www.rc-toy.de – Ihr professioneller RC Modellbaushop...
- Seite 25 CB180Z www.rc-toy.de – Ihr professioneller RC Modellbaushop...
- Seite 26 CB180LM www.rc-toy.de – Ihr professioneller RC Modellbaushop...
-
Seite 27: Faq
5. F.A.Q. Im Folgenden werden die häufigsten Fehlfunktionen, ihre möglichen Ursachen so- wie deren Beseitigung beschrieben: Problem mögliche Ursachen mögliche Lösungen Helikopter reagiert nicht auf Befehle 1. Helikopter oder Sender ist nicht 1. Helikopter anstecken bzw. Sender eingeschalten einschalten 2. Binding fehlgeschlagen 2. -
Seite 28: Haftungsausschluss
7. Länderkennung Dieses Walkera Gerät ist zur Verwendung in folgenden Ländern der europäischen Union bestimmt - These Walkera radion control equipment is approved for use in the following countries of the European Union - La radiocommande Walkera est destinée pour une utilisation dans les pays de l´union européenne suivants - L´apparecchio Walkera é... -
Seite 29: Batterieverordnung
8. Batterieverordnung Hinweis zur Entsorgung von Altbatterien Der nachfolgende Hinweis richtet sich an diejenigen, die Batterien oder Produkte mit eingebauten Bat- terien nutzen und in der an sie gelieferten Form nicht mehr weiterveräußern (Endnutzer): 1. Unentgeltliche Rücknahme von Altbatterien Batterien dürfen nicht über den Hausmüll entsorgt werden. Sie sind zur Rückgabe von Altbatterien gesetzlich verpflichtet, damit eine fachgerechte Entsorgung gewährleistet werden kann. -
Seite 30: Konformitätserklärung
9. Konformitätserklärung Hiermit erklärt die Renoxo GmbH, dass sich dieses Gerät in Übereinstimmung mit den grundlegenden Anforderungen und den übrigen einschlägigen Be- stimmungen befindet. Die Konformitätserklärung kann unter der folgenden Adresse und direkt bei dem jeweiligen Produkt heruntergeladen werden: www.rc-toy.de Irrtum und technische Änderungen vorbehalten Copyright Renoxo GmbH Kopie und Nachdruck, auch auszugsweise, nur mit schriftlicher...
