Fein BOS 16 Reparaturanleitung Seite 24

BOS 16; BOS 16-2
6. Demontage

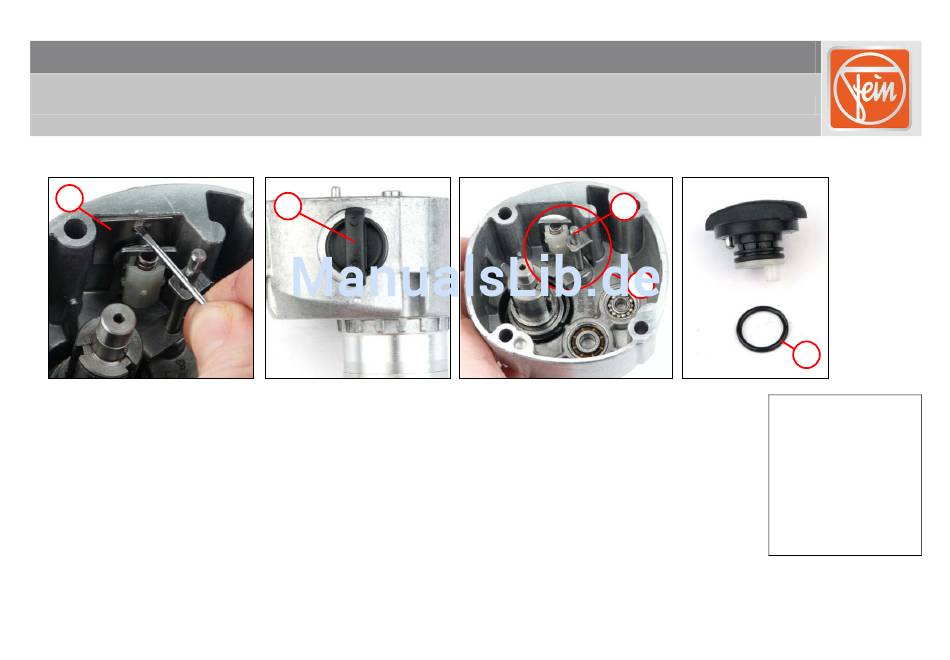

Getriebe demontieren (gilt nur für BOS 16-2)
1
1. Das Sicherungsblech (1) nach oben herausschieben.
2. Den Schaltknopf (2) herausziehen.
3. Den Stift (3) entfernen.
4. Das Schaltmodul (4) herausnehmen.
5. Den Runddichtring (5) vom Schaltknopf nehmen.
C-SC_CSSM Version 1.0
2
13.11.2013 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung.
Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN
3
4
Werkzeug:
- Schlitzschraubendreher
.
5
Seite 24 von 55
