Kalibrieren des ESC`s mit Ihrer Fernsteuerung
Nachdem Sie den Fahrtenregler in Ihr Model eingebaut haben,
müssen Sie eine Verbindung zwischen dem ESC und Ihrer Fernsteue-
rung herstellen.
1. Schalten Sie die Fernbedienung ein und achten Sie darauf, das sich
Gas- und Steuerknüppel in der Neutralstellung befinden.
2. Verbinden Sie den Fahrtenregler mit der Batterie und schalten
Sie es am Schalter ein. die rote und die grüne LED blinken für 2
Sekunden – In dieser Zeit können Sie Ihr Set-up starten. Nach 2
Sekunden hören die LED`s auf zu blinken und das ESC arbeitet mit
der gegebenen Voreinstellung.
Achtung: Sollten Sie den werksseitigen Batterie-Stecker entfernt
haben, achten Sie auf die richtige Polarisierung.
Sollten die LED`s nicht blinken und sondern die rote LED dauerhaft
leuchten, besteht keine Verbindung. Überprüfen Sie ob Ihre Fernsteue-
rung eingeschaltet ist und ob die Verbindung zwischen Empfänger und
Fahrtenregler korrekt ist.
3. Drücken Sie den Set-Knopf solange die LED`s blinken um das
SET-UP vorzunehmen. Die grüne LED leuchtet nun dauerhaft.
4. Ziehen Sie den Gas/Bremshebel nun voll zurück und kehren Sie
danach zurück in die Neutralstellung (Dies ist die Einstellung für die
maximale Geschwindigkeit). Die rote Leuchte fängt an zu brennen.
5. Drücken Sie nun den Gas/Bremshebel voll durch und kehren Sie
danach zurück in die Neutralposition (Der maximale Bremspunkt ist
nun eingestellt)
Die Einstellung ist nun beendet!
Fehlerbehebung
1. Mein umkehrbarer Fahrtenregler fährt nur in eine Richtung.
Gehen Sie zurück in das SET-UP und überprüfen Sie die Einstellungen oder machen
Sie das SET-UP neu.
2. Die rote LED leuchtet wenn ich meinen Sirius ESC einschalte.
Der Fahrtenregler hat kein Signal vom Empfänger. Überprüfen Sie die Verbindung
zwischen Fahrtenregler und Empfänger und achten Sie auf die korrekten Anschlüsse.
OPTIONAL – Feineinstellungen Ihres Sirius ESC
Diese Einstellungen im SET-UP sind nur eine weitere Option um Ihr
Fahrzeug besser abzustimmen. Sind Sie mit der Einstellung des
Fahrtenreglers zufrieden, müssen Sie hier nichts beachten. Sollten
Sie aus irgendeinem Grund die Einstellungen Ihres ESC`s verändern
wollen gehen Sie folgendermaßen vor:
Die Feineinstellung wird gestartet indem Sie den SET-UP Knopf für
eine Sekunde drücken wenn sich der Fahrtenregler in der Neutralpo-
sition befindet (Neutral = die rote und grüne LED leuchten). Blinkt die
grüne LED, befinden Sie sich in der Feineinstellung. Folgen Sie nun
der unteren grafischen Erklärung um die Feineinstellungen für Ihr
Fahrzeug durchzuführen.
Kondensator Verbindungen – falls erforderlich
Verbinden Sie den positiven Draht des Kondensators mit dem
positiven Batterieanschluss an Ihrem ESC und den negativen Draht am
negativen Batterieanschluss.
Bedienungsanleitung SIRIUS Fahrtenregler
Begrenzte Garantie
Ansmann Racing garantiert das dieses Produkt frei von Herstellungsfehlern ist für 24 Monate ab Kauf-
bzw. Erhaltdatum. Dies gilt nicht für unsachgemäße und falsche Anwendungen bzw. Veränderungen
von Kabeln, Anschlüssen, Schaltern (ohne Verwendung einer Sicherung) oder Beschädigungen durch
die Batterie und anderem Equipment. Unsere Haftpflicht besteht im Austausch oder Instandsetzung
defekter Teile und nicht in der Kosten-Rückerstattung. Verwendet der Verbraucher unser Produkt nimmt
er unsere Haftpflicht in Kauf. Wir behalten uns das Recht, einer Änderung unserer Haftpflicht ohne
Benachrichtigung vor.
Copyright © Ansmann Racing 2008
VE MOTOR
VE MOTOR
VE BATT
VE BATT
Sirius SE
Sirius SE
VE BATT
VE BATT
VE MOTOR
S
S
S
S
S
S
Sirius 18
S
i
i r
ir
ius 18
VE MOTOR
VE MOTOR
VE MOTOR
VE BATT
VE BATT
Sirius 12
Sirius 12
VE BATT
VE BATT
VE MOTOR
S
S
S
S
Sirius 9
S
S
S
S
S
S
S
S
S
i
i
i
ius 9
VE MOTOR
VE MOTOR
VE BATT
VE BATT
Sirius
Sirius
max x x
VE MOTOR
VE MOTOR
VE BATT
VE BATT
Sirius
Sirius
12V
1
2V
VE M
VE
VE M
VE M
VE MOTOR
VE M
V
VE
M
OT
O
VE MOTOR
VE BATT
VE BATT
Sirius
Sirius
B o a t a t a t
B
VE MOTOR
VE MOTOR
ANSMANN AG
Division Racing
VE BATT
VE BATT
Sirius
Sirius
Thomas-Mann-Straße 63
T r u c k
T r u c k
D-90471 Nürnberg • Germany
VE MOTOR
Tel. +49 (0) 9 11-8 17 44-0
Fax +49 (0) 9 11-8 17 44-22
info@ansmann-racing.com
PLEASE READ & FULLY UNDERSTAND THE INSTRUCTIONS & WARRANTY
BEFORE USE
SIRIUS INSTRUCTION SHEET AND
WARRANTY

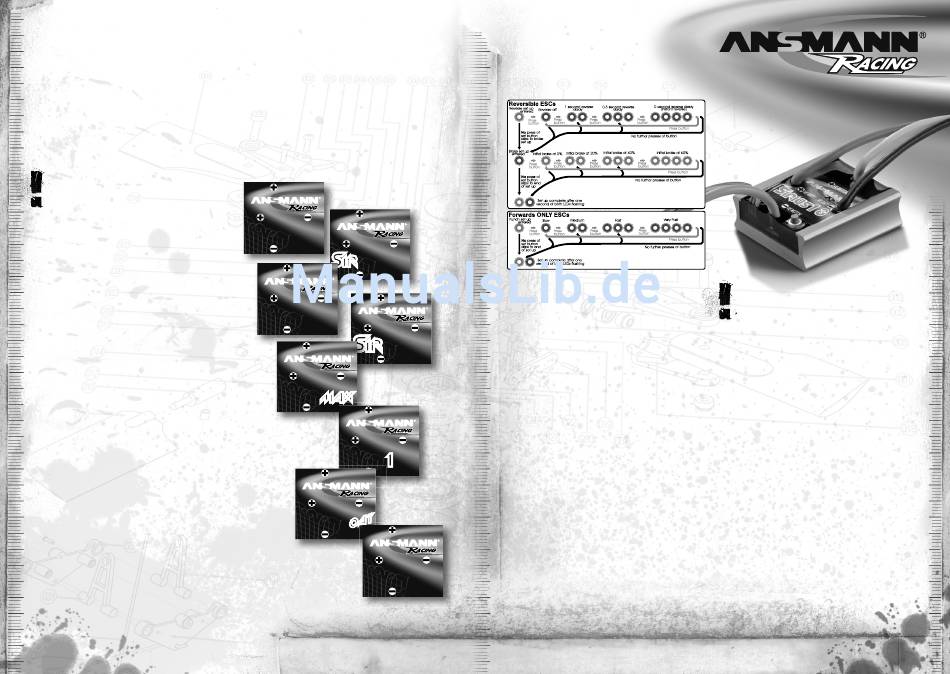

Fig. 1
INSTALLING YOUR SIRIUS ESC
Positioning of your ESC in the model
Mount the SIRIUS ESC as far away as possible from the receiver, using
double sided tape or velcro.
Keep the thick power wires away from the antenna and other thin
wires to avoid interference problems (See Fig.1 for example install).
The antenna should come straight out of the receiver into the antenna
tube and up out of the model. Do not attempt to use any part of the
model as an antenna!
The ESC should be positioned to allow cooling air to pass over the
heatsink fins, this reduces the risk of over-temperature shutdown.
Make sure your motor is fitted with two (2) motor capacitors (0.1uF)
- one from the negative terminal to the can and one from the positive
terminal to the can.
IF YOUR ESC IS A FORWARDS ONLY VERSION OF THE SIRIUS YOU MUST
RUN AN 8A SCHOTTKY DIODE ON THE MOTOR, this is fitted across the
positive and negative motor terminals - silver band to positive.
Wiring up of ESC in model (See Fig.1)
The SIRIUS ESCs are supplied with Tamiya style plug and bullet
connectors at the factory.
Colour coding for wires:
Reversible ESC'S
Black=Batt -ve, Red=Batt +ve, Blue=Mot -ve, Yellow=Mot +ve
Forwards only ESC's
Black=Batt -ve, Red=Batt +ve, Red=Mot +ve, Blue=Mot -ve
Instruction SIRIUS ESC
NOTE: ALWAYS DISCONNECT ESC FROM BATTERY CELLS WHEN
NOTE: ALWAYS DISCONNECT ESC FROM BATTERY CELLS WHEN
NOT IN USE, we recommend fitting an in line fuse in the positive wire
between the cells and the ESC. (Usually 5A lower than the ESC's stated
limit. eg.. 10A fuse for a 15A ESC)
Receiver Lead Connections
The receiver lead on the VIPER ESC is the JR type, see chart below.
For some receivers you may need to swap the red and brown wires
in the plug.
CAUTION! If using an external receiver battery, you must remove the
red wire from the ESC's receiver lead first. If using more than one ESC
in your model with an external receiver battery you must disconnect
the red wire from ALL ESC's. If using more than one ESC in your
model without an external receiver battery ensure that only one of
the ESC's has the red wire connected.
All SIRIUS ESCs are fitted with 1.2A BEC unless otherwise stated.
ESC SET-UP
Before beginning set-up you need to connect up your SIRIUS ESC as in
Fig.1.(When plugging the ESC's receiver lead into the receiver make
sure that the signal wire - orange - is facing inwards).
Calibrating the ESC to your transmitter
Now that you have installed your SIRIUS ESC in your model you need
to set the ESC so that it responds to your transmitter.
1. Switch on your transmitter and ensure the throttle control and
throttle trim are in the neutral position.
2. Plug your SIRIUS ESC into your battery pack and turn the ESC on
with on/off switch. (The red & green LED's will flash for 2 seconds -
Werbung
