Lesen Sie diese Anleitung gut durch bevor Sie Ihren
Sirius ESC Fahrtenregler in Gebrauch nehmen!
Sirius Fahrtenregler Gebrauchsanweisung
und Garantie

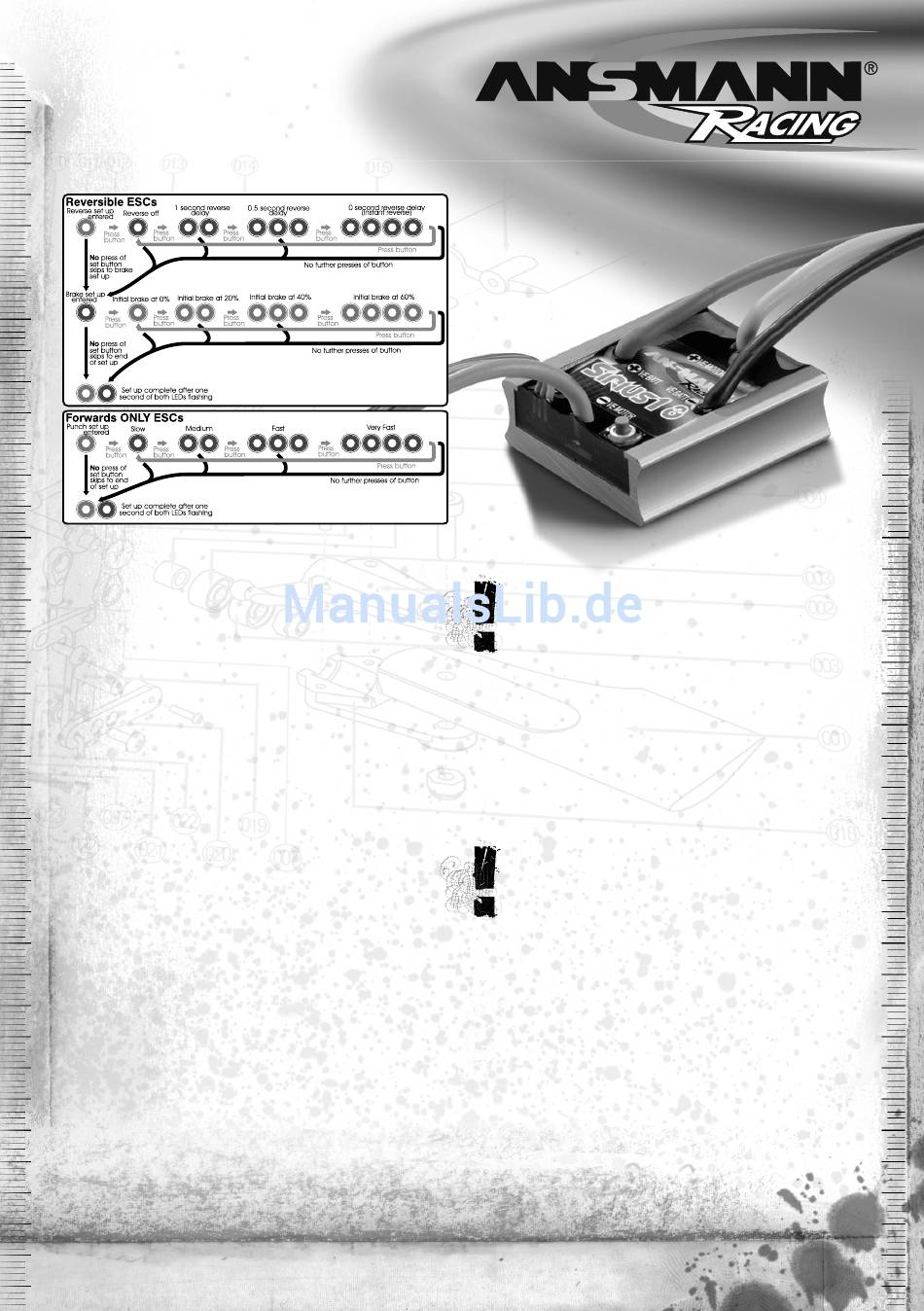

Bild 1
Installation des Sirius ESC
Positionieren Ihres Sirius ESC in Ihrem Model
Montieren Sie den Sirius ESC so weit wie möglich entfernt von Ihrem
Empfänger. Benutzen Sie dafür doppelseitiges Klebeband oder
Klettband. Achten Sie darauf, das Kabel sich nirgends berühren, um
Störungen zu vermeiden.
Die Antenne sollte direkt aus dem Empfänger in das Antennenröhr-
chen laufen und oben das Fahrzeug verlassen. Verwenden Sie nicht
irgendwelche Teile an Ihrem Modell als Antenne.
Ihr Fahrtenregler sollte so positioniert sein, dass er durch den
Fahrtwind gekühlt werden kann. Diese Maßnahme verhindert ein
überhitzen und abschalten des Reglers. Achten Sie darauf, ihr Motor
muss mit zwei Kondensatoren (0.1 uF) ausgestattet sein. Einer am
positiven Anschluss, einer am negativen Anschluss.
Sollte Ihr Sirius ESC nur eine Fahrtrichtung regeln können, müssen
Sie eine 8A Schottky-Ditektor-Diode am Motor installieren. Die Diode
wird zwischen dem positiven und negativen Anschluss angebracht (Am
Motorblock anbringen – silbernes Band zu positiv).
Anschlüsse Ihres Sirius ESC (Bild 1)
Der Fahrtenregler hat einen Tamiya Stecker und isolierte Anschlüsse
vom Werk aus.
Farbbezeichnung für die Anschlüsse:
Beidseitig fahrende ESC`s
Schwarz = Batterie - ; Rot = Batterie + ; Blau = Motor - ; Gelb = Motor +
Einseitig fahrende ESC`s
Schwarz = Batterie - ; Rot = Batterie + ; Rot = Motor - ; Blau = Motor -
Bedienungsanleitung SIRIUS Fahrtenregler
Achtung: Trennen Sie immer das Virus ESC von der Batterie wenn
Sie Ihr Model nicht verwenden. Wir empfehlen Ihnen eine Sicherung
am Kabel für die Stromversorgung zwischen Ihrem ESC und dem
+Anschluss Ihrer Batterie zu montieren (5A niedriger als das ESC-
Limit, z. B. eine 10A Sicherung für ein 15A ESC).
Anschluss am Empfänger
Der Anschluss am ESC für den Empfänger ist ein JR-Stecker. Bei
manchen Empfängern muss das rote und das orange Kabel am
Stecker getauscht werden.
Achtung: Wenn Sie eine externe Empfänger-Batterie verwenden,
müssen Sie zuerst das rote Kabel vom JR-Stecker entfernen. Verwen-
den Sie mehrere Fahrtenregler mit einer externen Stromversorgung,
müssen Sie alle roten Kabel vom JR-Stecker trennen. Verwenden Sie
mehrere Fahrtenregler ohne eine externe Stromversorgung, achten
Sie darauf nur an einem Fahrtenregler das rote Kabel verbunden zu
haben.
Alle Sirius ESC`s sind ausgestattet mit einem 1.2A BEC außer anders
ausgewiesen.
Fahrtenregler SET-UP
Bevor Sie mit dm ESC SET-UP beginnen können, müssen Sie alle
Anschlüsse wie in Bild 1 abgebildet angebracht haben. Wenn Sie den
Fahrtenregler mit dem Empfänger verbinden, muss sich das orange
Kabel auf der Innenseite des Empfängers befinden.
