PID Logic Lambda Plus 45
ST
KR
ZP
B
GS
CC
ZN
GG

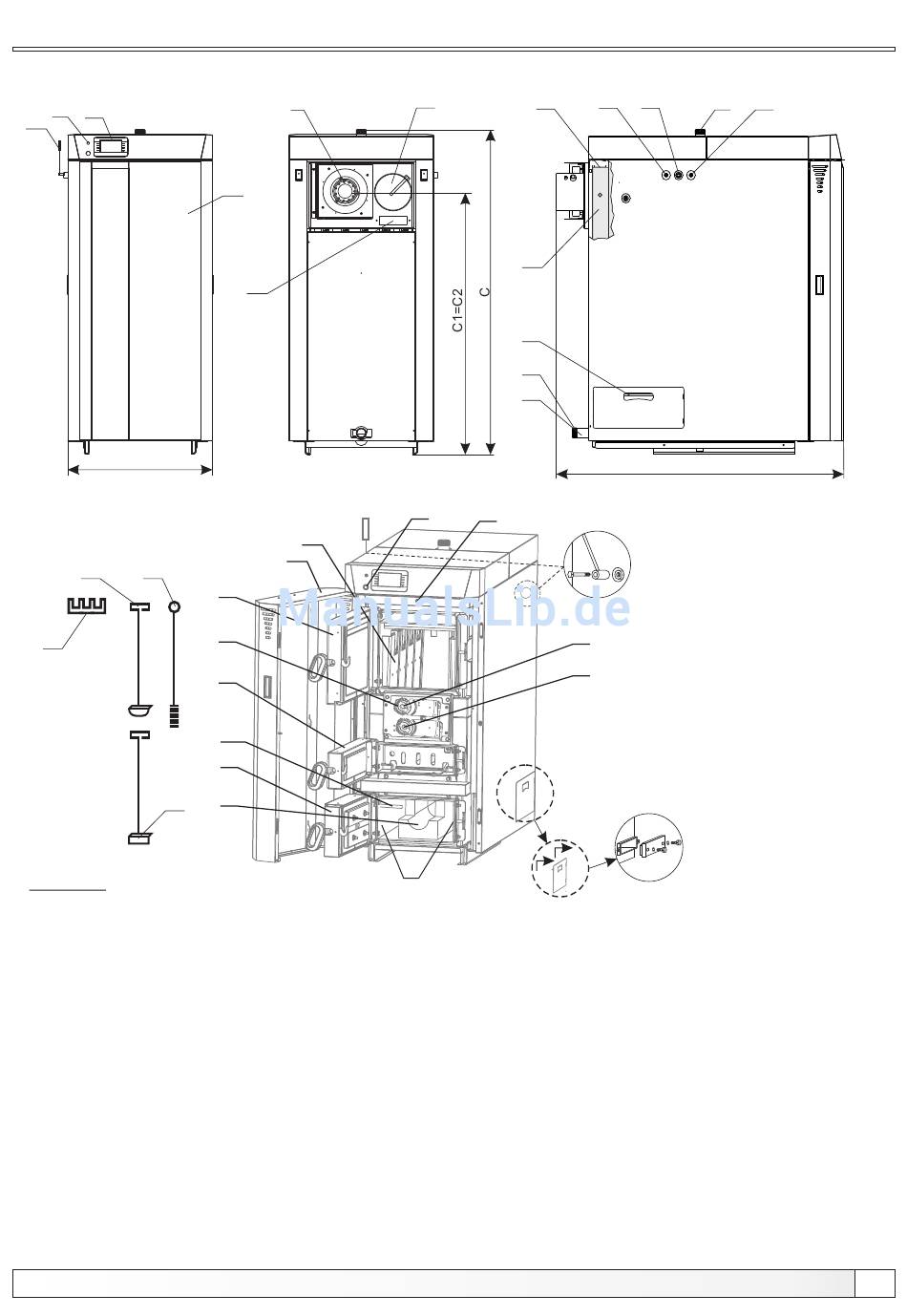

LEGEND:
-
BL
Seitenwand untere Brennkammer
-
CC
Reinigungsbürste Rauchgaszüge
-
DC
Wärmetauscherröhren mit Turbulatoren
-
DM
Rauchrohranschluß
-
DO
Seitliche Abdeckung Reinigungsöffnung
-
DS
Unterer Keramikstein (zweiteilig)
-
DV
Untere Kesseltür
-
GG
Kratze für Reinigung Keramikbett Feuerraum
-
GO
Obere Öffnung für die Rauchgasrohrreinigung
-
GS
Kratze für Reinigung Keramik unten
-
GV
Abdeckung Wärmetauscherschächte
-
KA
Anschluß Ausgang therm. Ablaufsicherung
-
KR
Elektronische Regelung
-
MP
Stellmotor Primärluft
-
MS
Stellmotor Sekundärluft
-
MV
Endschalter Tür oben
Technische Anleitung PID Logic Lambda Plus
VT
PV
VD
ZL
PV
GV
PZ
SV
TOK
DV
DS
Allgemeine Informationen, Eigenschaften
GO
DM
DC
DO
PP
PR
SK
MV
MP
MS
BL
-
PL
Vorlaufanschluß
-
PP
Entleerung/Befüllung
-
PR
Rücklaufanschluß
-
PZ
Primär-/Sekundärluft mit Stellantrieb
-
SK
Hauptschalter
-
ST
STB Sicherheitstemperaturbegrenzer
-
SV
Anzündtüre
-
TO
Anschluß Tauchhülse therm. Ablaufsicherung
TOK-
Die Hülse des Brennkammerfühlers
-
TV
Anschluß Ventil thermische Ablaufsicherung
-
VD
Reinigungsöffnung Rauchrohrkasten
-
VT
Saugzuggebläse
-
ZL
Hotcover Bleche
-
ZN
Halterung Reinigungsgeräte
-
ZP
Reinigungshebel Turbulatoren
TO
KA
TV
PL
B
Detail 1 – Hebel für die Reinigung der
Rauchabzugsröhre
Detail 2 – Deckel der unteren Öffnung für die
Reinigung der Rauchabzugskammer
15
5
