7.0. DIE KESSELSTEUERUNG
7.1.
VORGANG DER STEUERUNG DER TÄTIGKEIT DES KESSELS
Die Tätigkeit des Kessels wird gesteuert von einer digitalen Kesselregulierung eingebaut von der
oberen Seite des Kessels unter dem Deckel der Verkleidung.
Die Kesselregulierung steuert die Tätigkeit des Kessels, einen Kreis der Heizung mittels eines
Dreiwege-Mischventils mit Motorantrieb und den Sensor der Außentemperatur sowie den
Sammelbehälter des warmen Brauchwassers. An der Vorderseite befinden sich der
Hauptschalter für das Einschalten / Ausschalten der Kesselregulierung, das
Sicherheitsthermostat sowie der Farbbildschirm mit Touchscreen.

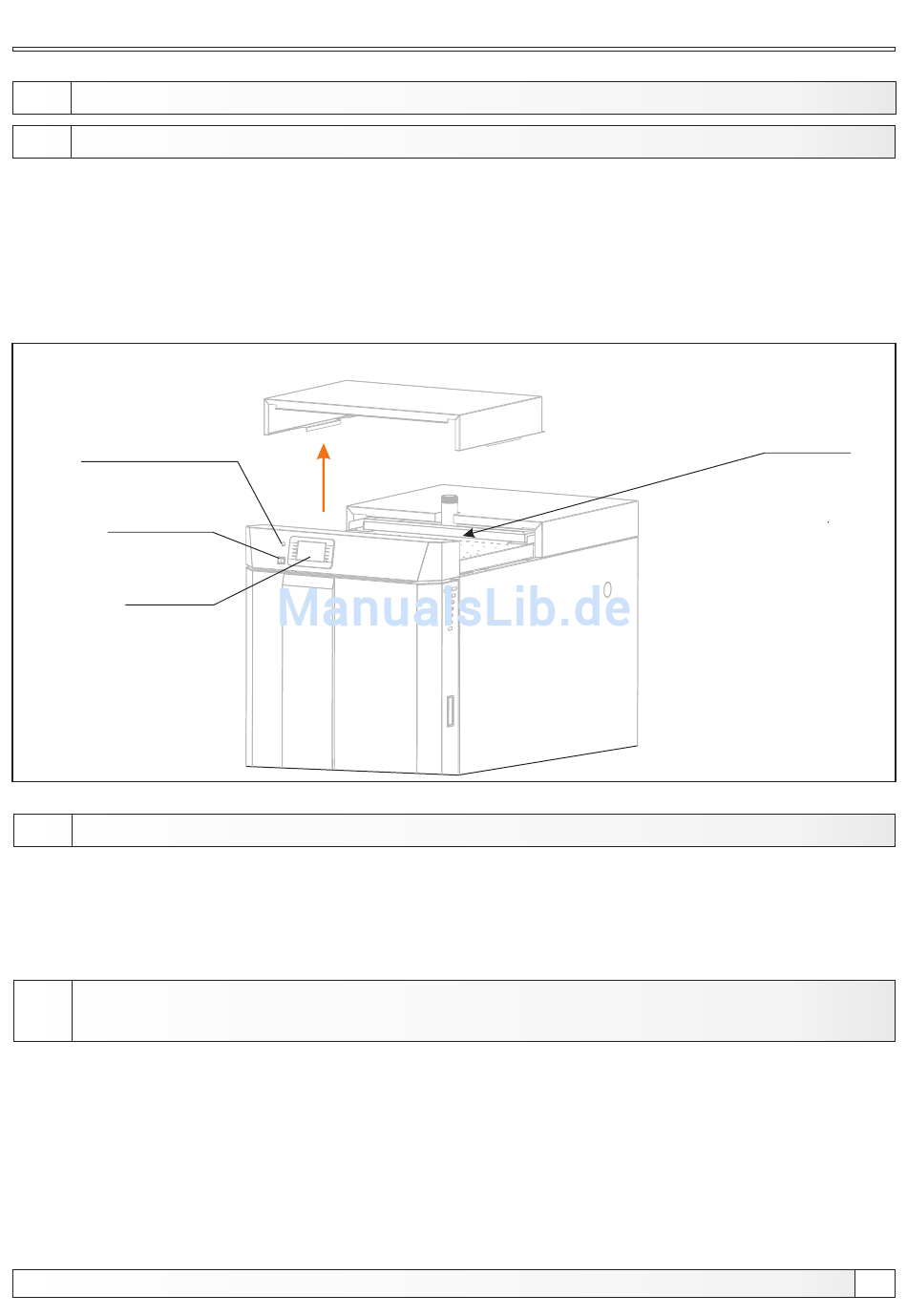

Bild 7. Kessels-Elektronik
S icherheitstempe-
raturbegrenzer (STB)
Hauptschalter
Bedieneinheit
Touchscreen
Display
7.2. MIKROSCHALTER DER OBEREN TÜR
Wenn die obere Kesseltür geöffnet ist, beim Einwerfen des Brennstoffs oder beim Prüfen der
Menge des Brennstoffs im Kessel, ist der Mikroschalter nicht gedrückt. Diese Aktivität gibt der
Kesselregulierung das Signal, den Ventilator auf Maximalgeschwindigkeit (100%) einzuschalten
um das Austreten von Rauchgasen aus dem Kessel in den Kesselraum zu verhindern.
SICHERHEITSVORKEHRUNGEN GEGEN EINE ZU HOHE TEMPERATUR
7.3.
IM KESSEL
Der Kessel ist mit einem Sicherheitsthermostat, der den Kessel vor Überhitzung schützt,
ausgestattet. Weitere Informationen zu der Funktionsweise des Sicherheitsthermostates
befinden sich in der „Beschreibung und Bedienungsanleitung der PID Logic Lambda Plus Kessel
Steuerung"
Technische Anleitung PID Logic Lambda Plus
Die Kesselsteuerung, thermischer Schutz
Elektrische
Anschlüsse
29
15
