Allgemeine Anschlussschemen

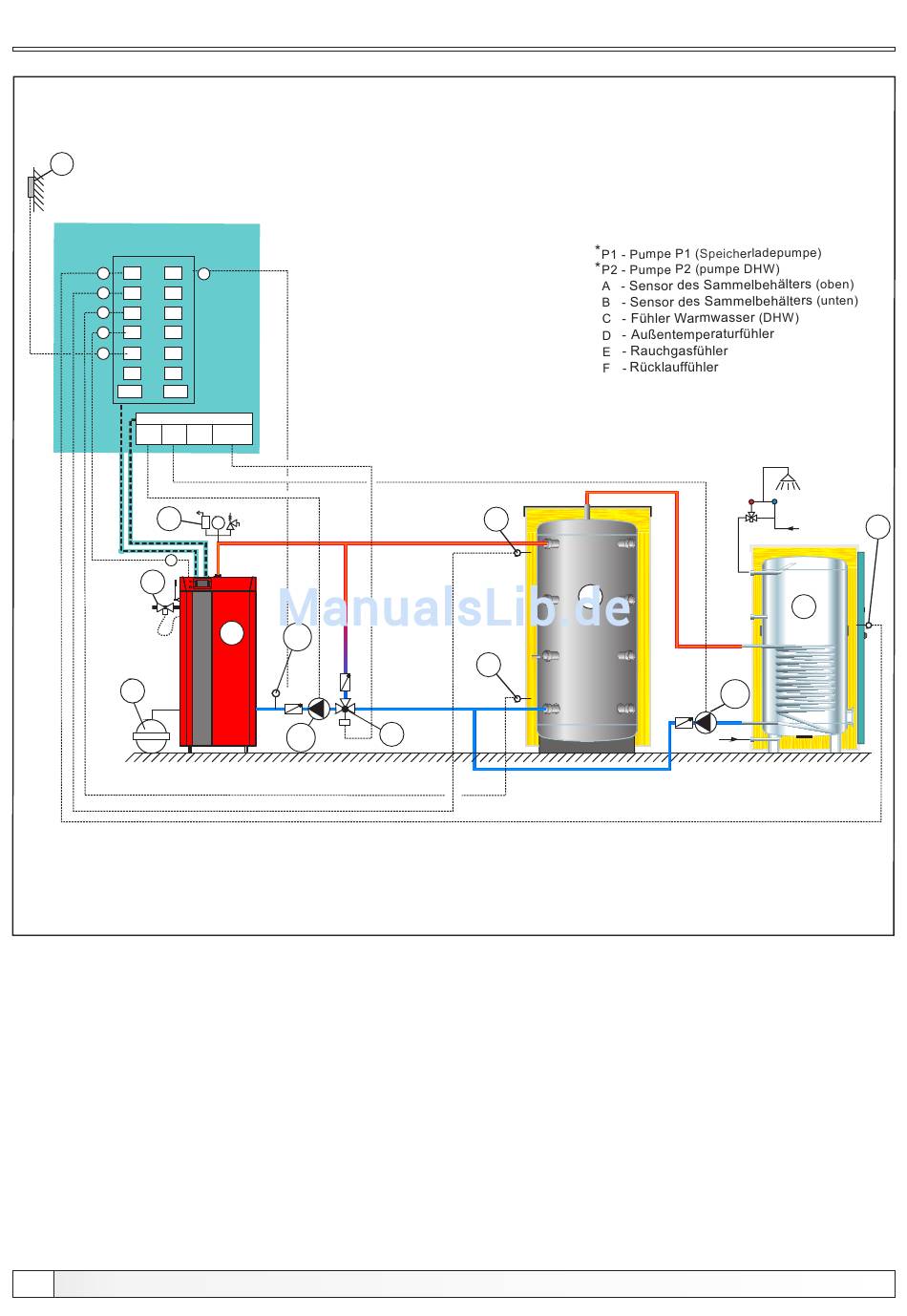

Schema 7. - Kesselanschlussschema für das geschlossene Heizungssystem mit einem
Pufferspeicher, mit der Rücklaufanhebung mittels eines 3-Wege-Mischventils mit
dem Motorantrieb und PTV Vorbereitung.
D
Angeschlossen an die
Kessel-Sensorik
S1
S7
C
A
S2
S8
B
S3
S9
S4
S10
E
D
S5
S11
S6
S12
S13
S14
Reihenklemme
P1
P2
6
E
7
4
*
Nicht im Lieferumfang des PID Logic Lambda Plus Kessels (muss separat bestellt werden)
VERMERK:
Entsprechend diesem Schema kann auch ein offenes Heizungssystem ausgeführt werden
(Siehe Punkt 6.0., Anschluss an ein offenes Zentralheizungssystem).
22
1 - Heizkessel "PID Logic Lambda Plus "
*
2 -
Pufferspeicher
F
*
3 - Schutz der Rücklaufleitung
(Dreiwege-Mischventil mit
Motorantrieb
*
4 - Ausdehnungsgefäß für geschlossene
Heizungssysteme (in etwa 10% des
Gesamtvolumens der Installation)
*
5 - Sammelbehälter des Sanitärwassers
(SKB-Digi/LKB-Digi/TB/STEB)
*
6 - Kesselsicherheitsblock (2,5 bar)
*
7 - Thermische Ablaufsicherung
Misher
P3
motor
bar
1
F
P1
"CAS"
(Schutzventil)
A
B
3
Technische Anleitung PID Logic Lambda Plus
