Elektrischer Anschluß
8.0. ANSCHLUSS AN DIE ELEKTRISCHE INSTALLATION
Alle elektrischen Arbeiten müssen entsprechend den geltenden nationalen und europäischen
Normen seitens einer zugelassenen Person durchgeführt werden.
Das Gerät für das Ausschalten aller Pole der Stromversorgung muss auf der elektrischen
Installation eingebaut werden sein, entsprechend den nationalen Vorschriften betreffend
Elektroinstallationen. Für eine detaillierte Beschreibung des Anschlusses der Sensoren sowie
der Arbeitsweise der digitalen Regulierung die Technische Anweisung „Digitale
Kesselregulierung PID Logic Lambda Plus" einsehen.
VORSICHT:
Bei allen elektrischen Verbindungen muss man den Kessel obligatorisch auf dem Hauptschalter
ausschalten und das Verbindungkabel herausziehen.

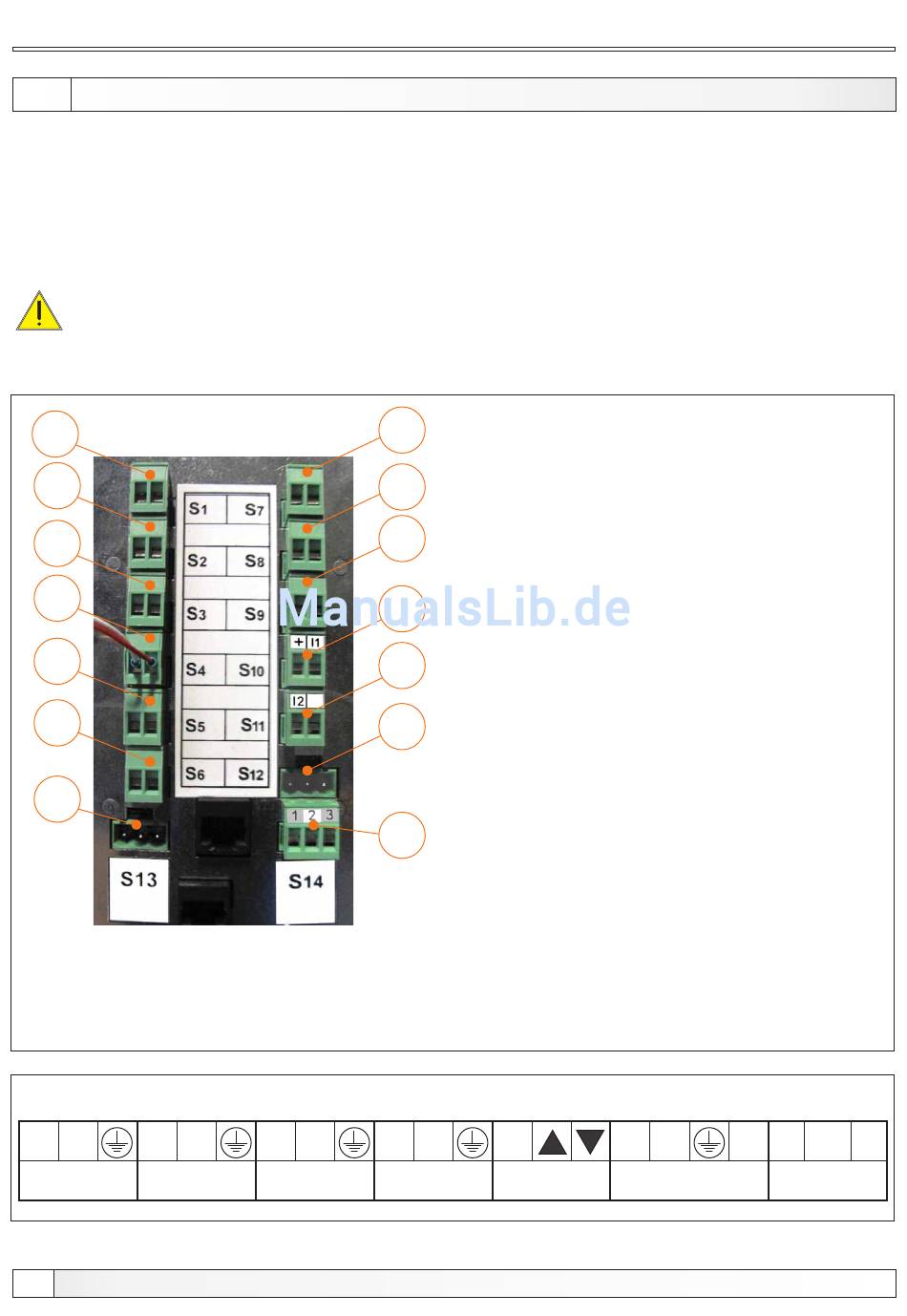

S
1
S
2
S
3
S
4
S
5
S
6
S
13
*Falls in der Konfiguration eine hydraulische Weiche enthalten ist, wird als Fühler der hydraulischen
Weiche entweder der Warmwasserfühler oder der Vorlauffühler verwendet, abhängig von den
anderen Elementen in der Konfiguration. Falls in der Konfiguration außer der hydraulischen Weiche
auch ein PTV (Warmwasser) oder ein Heizungskreislauf enthalten ist, dann muss der Fühler der
hydraulischen Weiche am Konnektor S6 angeschlossen werden, andernfalls am S1.
Reihenklemme
N L
N L
Zufuhr
Pumpe P1
230 V
30
S
7
S
8
S
9
S
10
S
11
S
12
S
14
N L
N L
Pumpe P2 Pumpe P3
S1 -
Warmwasserfühler/hydraulische Weiche
S2 -
Sensor des Sammelbehälters (oben)
S3 -
Sensor des Sammelbehälters (unten)
S4 - Rauchgasfühler
S5 - Außenfühler
S6 -
Vorlauffühler/hydraulische Weiche
S7 - Rücklauffühler
S8 - Nicht belegt
S9 - Raumthermostat
S10 -
Alarm Ausgang 1 Zubehör
S11 -
Alarm Ausgang 2 Zubehör
S12 - Nicht belegt
S13 - Nicht belegt
S14 - Zimmerkorrektor
N
N L
Motorantrieb
Technische Anleitung PID Logic Lambda Plus
*
(
)
(
)
L1
Rot
Schwarz
Drehlzahl-
Ventilator
sensor
*
1
2
Weiß
