Anschluss an den Schornstein, Kalibrieren des Schornsteins
Beim Anschluss des Kessels an den Schornstein dürfen die Kniestücke nicht hinter den Ventilator
reichen, weil in diesem Falle seine Reinigung und Instandhaltung nicht möglich ist. Das Beispiel
einer unvorschriftsmäßigen Position der Rauchabzugsröhre und Kniestücke im Verhältnis zum
Ventilator ist auf Bild 4 angegeben.

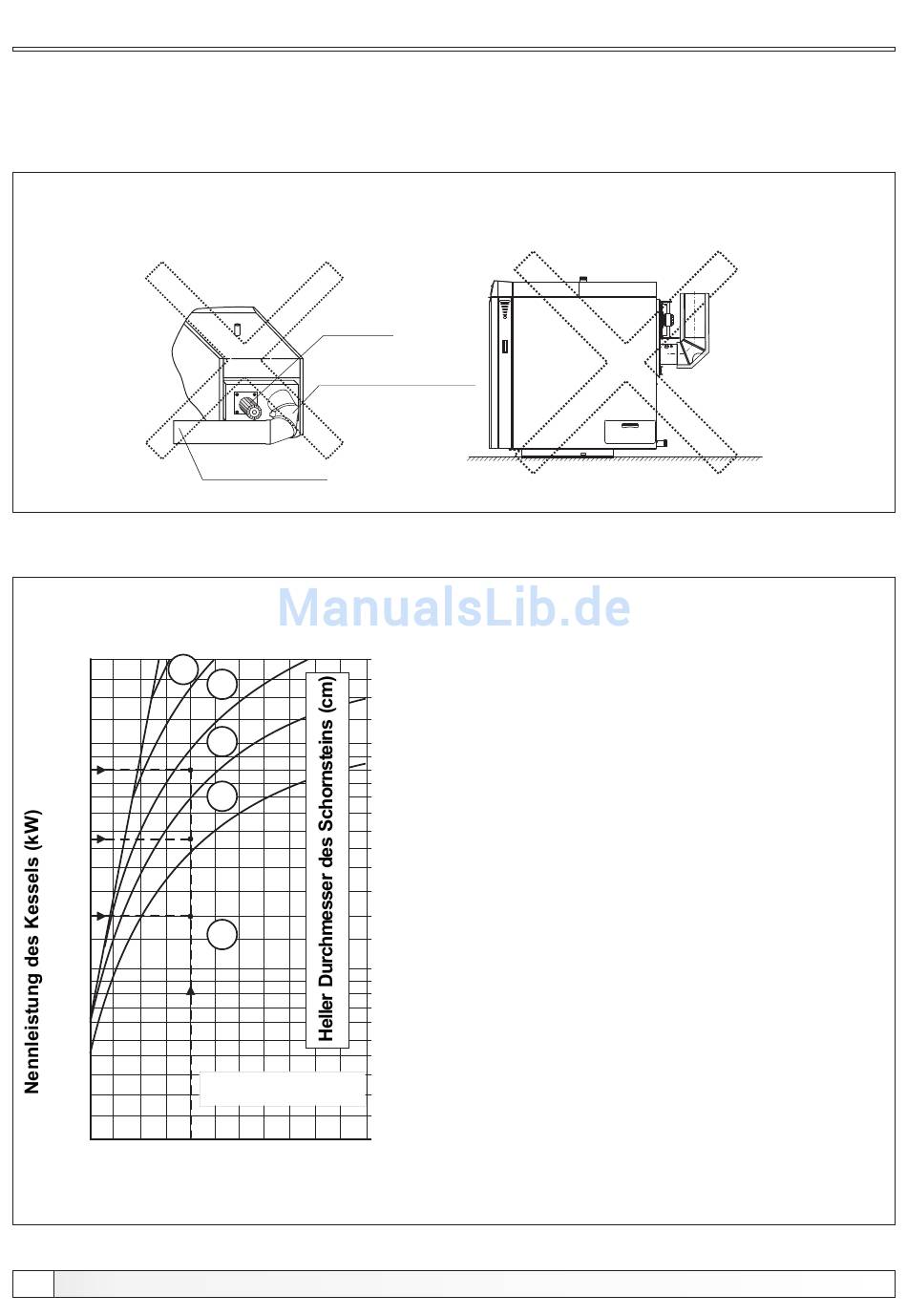

Bild 4. Fehlerhafter Anschluss des Kessels an den Schornstein – Reinigung des Ventilators nicht
möglich
PID Logic Lambda Plus 45
Bild 5. - Dimensionierung des Schornsteins für Kessel PID Logic Lambda Plus
70
30
60
50
45
40
34
30
25
20
15
10
5
6 7 8 9
Effektive Höhe des Schornsteins (m)
12
Ventilator
Rauchabzugskniestück
Rauchabzugsrohr
25
22
20
18
Beheizen mit Holz
10
15
PID Logic Lambda Plus 25 / 34
Beispiel der Wahl des Schornsteins:
- Leistung des Kessels: 25 kW
- Brennstoff: Holz
- Erforderliche effektive Höhe des Schornsteins: H=8 m
- Erforderlicher heller Durchmesser des Schornsteins: 18 cm
- Leistung des Kessels: 34 kW
- Brennstoff: Holz
- Erforderliche effektive Höhe des Schornsteins: H=8 m
- Erforderlicher heller Durchmesser des Schornsteins: 20 cm
- Leistung des Kessels: 45 kW
- Brennstoff: Holz
- Erforderliche effektive Höhe des Schornsteins: H=8 m
- Erforderlicher heller Durchmesser des Schornsteins: 22 cm
Effektive Höhe des Schornsteins – Höhe des
Schornsteins ab dem Einstich der Verbindung des
Kessels und des Schornsteins bis zur Spitze des
Schornsteins.
Heller Durchmesser des Schornsteins –
Innendurchmesser des Schornsteins.
Technische Anleitung PID Logic Lambda Plus
