R&S RTB2000
[USB] Typ A (8)
USB 2.0-Schnittstelle vom Typ A zum Anschließen einer Maus oder Tastatur oder
eines USB-Sticks zum Speichern und erneuten Laden von Geräteeinstellungen und
Messdaten und für die Durchführung von Firmware-Updates.
[Aux Out] (9)
Mehrzweck-BNC-Ausgang, nutzbar als Pass/Fail- und Triggerausgang, als Ausgang
von 10 MHz-Referenzfrequenz und als Signalformgenerator (mit Option R&S RTB-B6).
4.2 Rückseite
Bild 4-2
sen.

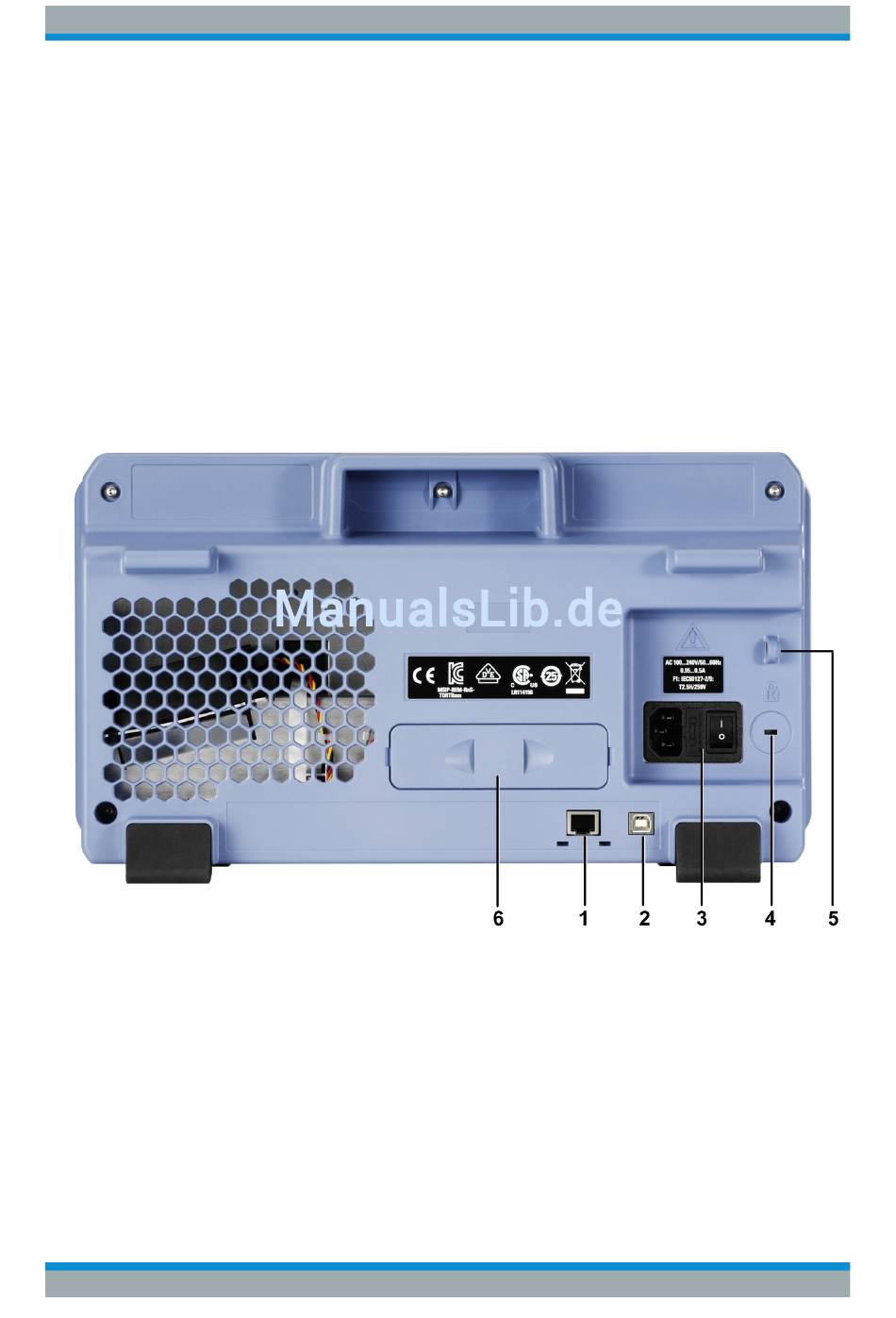

Bild 4-2: Rückseitenansicht des R&S RTB2000
1 = LAN-Anschluss
2 = USB-Anschluss, Typ B
3 = Anschluss für Wechselstromversorgung und Hauptnetzschalter
4 = Kensington-Schloss zum Sichern des Geräts gegen Diebstahl
5 = Ring für Schloss zum Sichern des Geräts gegen Diebstahl
6 = Nicht benutzt
[LAN] (1)
8-poliger RJ-45-Anschluss für die Anbindung des Geräts an ein LAN (Local Area Net-
work). Unterstützt bis zu 1 Gbit/s.
