4.1.1 Eingänge

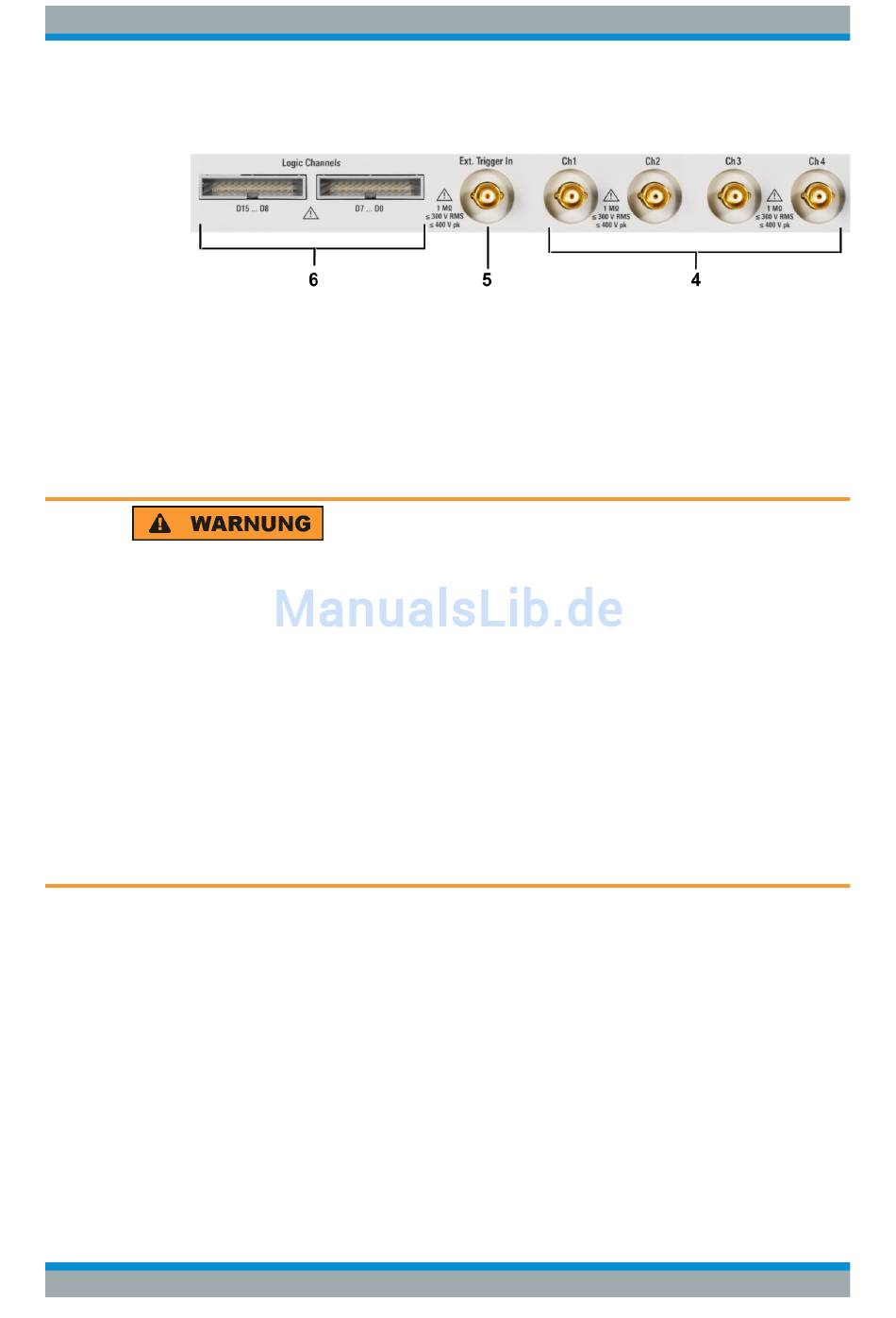

BNC-Eingänge (4 und 5)
Das R&S RTB2000 hat zwei oder vier Eingangskanäle (4) zum Anschließen der Ein-
gangssignale. Der externe Triggereingang (5) dient zur Steuerung der Messung durch
ein externes Signal. Die Schaltschwelle kann zwischen -5 V und 5 V eingestellt wer-
den.
Die Eingangsimpedanz aller BNC-Eingänge beträgt 1 MΩ.
Gefahr eines Stromschlags - maximale Eingangsspannungen
Die maximale Eingangsspannung an Kanaleingängen darf 400 V (Spitze) und
300 V (eff.) nicht überschreiten.
Für den externen Triggereingang beträgt die maximale Eingangsspannung
400 V (Spitze) und 300 V (eff.).
Transiente Überspannungen dürfen 400 V (Spitze) nicht überschreiten.
Höhere Spannungen als 30 V (eff.), 42 V (Spitze) oder 60 V DC werden als gefährliche
Berührungsspannungen betrachtet. Beim Umgang mit gefährlichen Berührungsspan-
nungen sind geeignete Schutzmaßnahmen zur Vermeidung einer direkten Berührung
des Messaufbaus zu ergreifen:
●
Verwenden Sie nur isolierte Spannungstastköpfe, Testkabel und Adapter.
●
Vermeiden Sie Berührungen mit höheren Spannungen als 30 V (eff.), 42 V (Spitze)
oder 60 V DC.
