R&S
RTB2000
4 Geräteübersicht
4.1 Frontplatte
Bild 4-1
neben dem Display nach ihrer Funktion in Blöcke zusammengefasst.

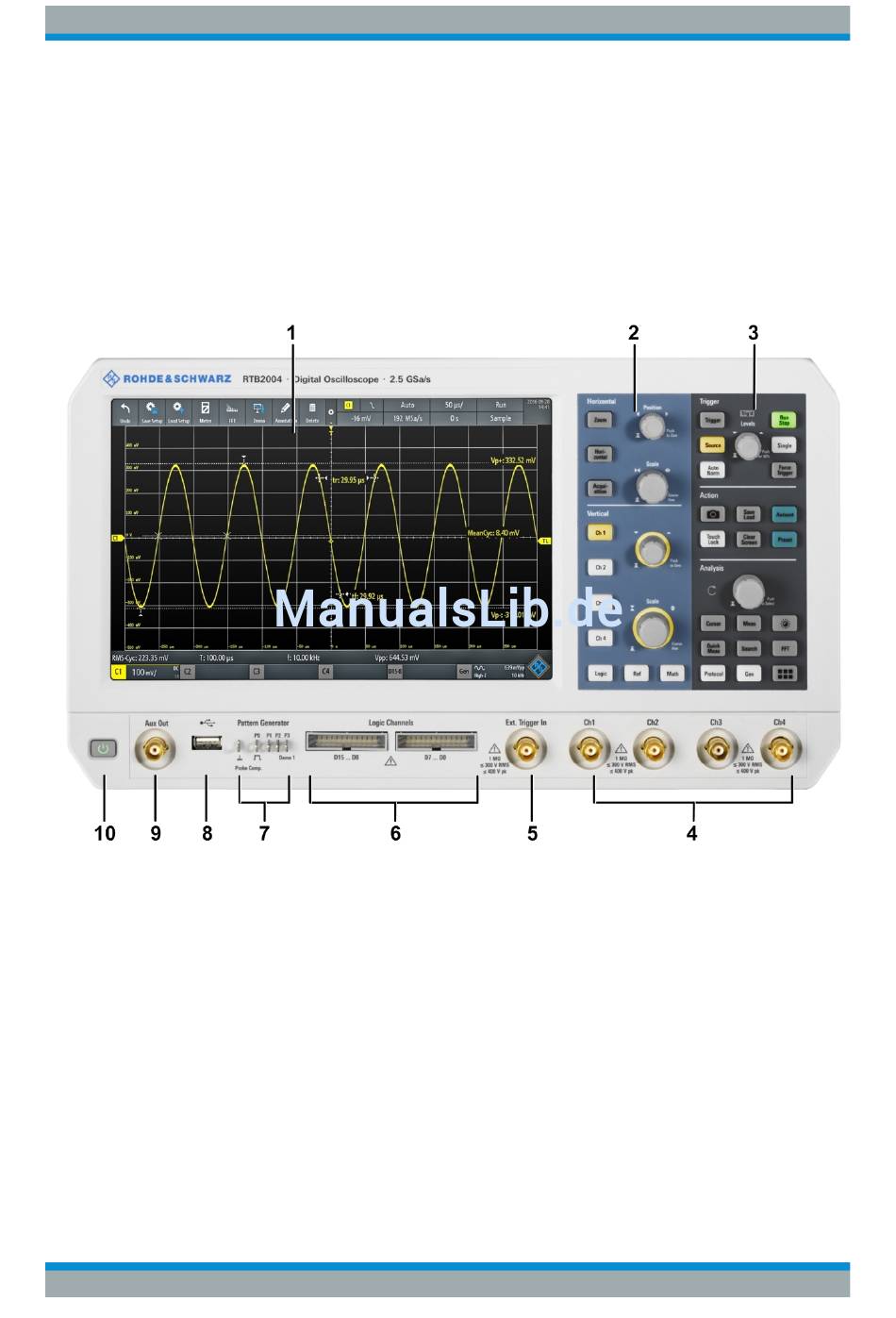

Bild 4-1: Frontplatte des R&S RTB2004 mit 4 Eingangskanälen
1 = Anzeige
2 = Bedienelemente für horizontale und vertikale Einstellungen
3 = Bedienelemente für Triggereinstellungen, Aktion und Analyse
4 = Analoge Eingangskanäle (2 Kanäle bei R&S RTB2002, 4 Kanäle bei R&S RTB2004)
5 = Externer Triggereingang
6 = Logiktastkopfanschlüsse (Option R&S RTB-B1)
7 = Anschlüsse für Tastkopfkompensation und optionalen Mustergenerator (R&S RTB-B6)
8 = USB-Anschluss
9 = Anschluss Aux Out
10 = [Standby] Taste
Erste Schritte 1333.1605.03 ─ 05
zeigt die Frontplatte des R&S RTB2000. Die Funktionstasten sind rechts
Geräteübersicht
Frontplatte
14
