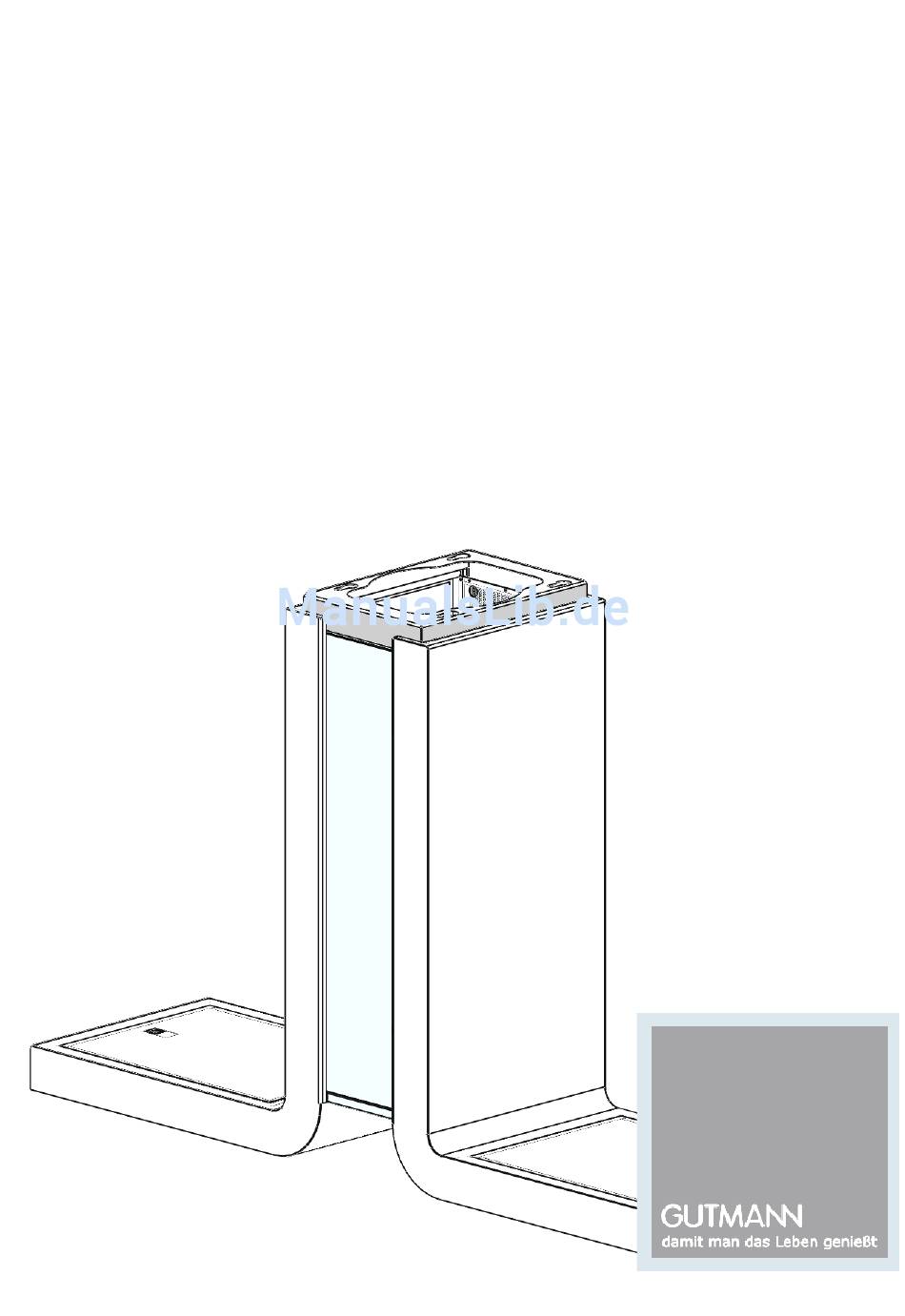

- Seite 1 SILLA Montageanleitung Installation instructions Instructions de montage Istruzioni per il montaggio Instrucciones de montaje Montagehandleiding...
-
Seite 2: Sicherheitshinweise
Trennvorrichtung gelten Schalter mit Sicherheitshinweise einer Kontaktöffnung von mindestens 3 mm und allpoligen Schaltern, z.B. LS- Montage, Anschluss, Inbetriebnahme Schalter und Schütze. Vor den Arbeiten und Reparatur dürfen nur von einer elektrischen Anschluss Fachkraft durchgeführt werden. Diese Dunstabzugshaube den Netzstromkreis/ Fachkraft kann die geeignete Befesti- die Netzstromkreise abschalten. - Seite 3 Mindestabstand zum Kochgerät Die Vorschrift bei Gas sind 650mm. Um Kondenssatbildung zu verhindern, muss eine Rückstauklappe direkt am Luftaus- tritt außen montiert werden. Die jeweils gültigen Einbauvorschriften und die E i n b a u h i n w e i s e d e r G a s - Gerätehersteller beachten.
- Seite 4 Beleuchtungsträger Montageanleitung Sicherungsschlaufe elektrisches Anschlusskabel Inselhaube / Abluftbetrieb Anschlusstutzen Montageset 1. bauseitige Voraussetzungen für die Montage der Haube schaffen, Küchen- geräte abdecken etc. 2. Geeignete Abluftführung in der Decke vorbereiten. 3. Bedienseite der Haube festlegen auf der Seite, auf der sich die LED Leis- tungsanzeige befindet, (Kippschalter ist links).
- Seite 5 Motormodul ausrichten dann Muttern fest anziehen. 6. Vier Löcher (Ø10mm) bohren und 10. Abluftschlauch über Anschlusstut- Dübel einsetzen. zen schieben und mittels Schlauch- schelle befestigen, auf Knickfreiheit ach- ten. Dann elektrische Anschlusskabel verbinden. Beim Einsatz eines externen Gebläsemotor‘s Anschlusskabel verbin- den.
- Seite 6 11. Linker Absaugschirm nehmen an das Motormodul heranführen oben ein- hängen, absenken und unten mit zwei M5 Schrauben befestigen. Elektrische Verbindung erstellen: X1 = Steuerung X2 = LED Leistungsanzeige Auf Kabelbeschriftung achten ! 13. Beleuchtungsträger am Motormodul einführen, hierzu die Verbindung von Sensor und Sensorkabel erstellen.
-
Seite 7: Technische Daten
IR Infrarot Sensor Sicherheitsschlaufe Zuleitung zum Leuchtmittel Sicherheitsstecker für Umwelthinweise Sicherheitsschlaufe Alle Modelle aus dem Hause GUTMANN sind entsprechend der euro- Entsorgung päischen Richtlinie 2002/96/EG über Elektro- und Elektronikgeräte (waste electrical and electronic equipment – Verpackung WEEE) gekennzeichnet. Diese Richtli- Die Verpackung der Dunstabzugshaube nie gibt die Rahmenbedingungen für... - Seite 38 Exklusiv-Hauben GUTMAN GUTMAN GUTMAN GUTMAN GmbH Mühlacker Straße 77 D-75417 Mühlacker Deutschland info@gutmann-exklusiv.eu www.gutmann-exklusiv.eu HRB 705602 Amtsgericht Mannheim DE263391836 Index: 06/ 13 Artikel Nr.: 2223...
