Eufab 16495 Bedienungsanleitung

DE Art.-Nr. 16495

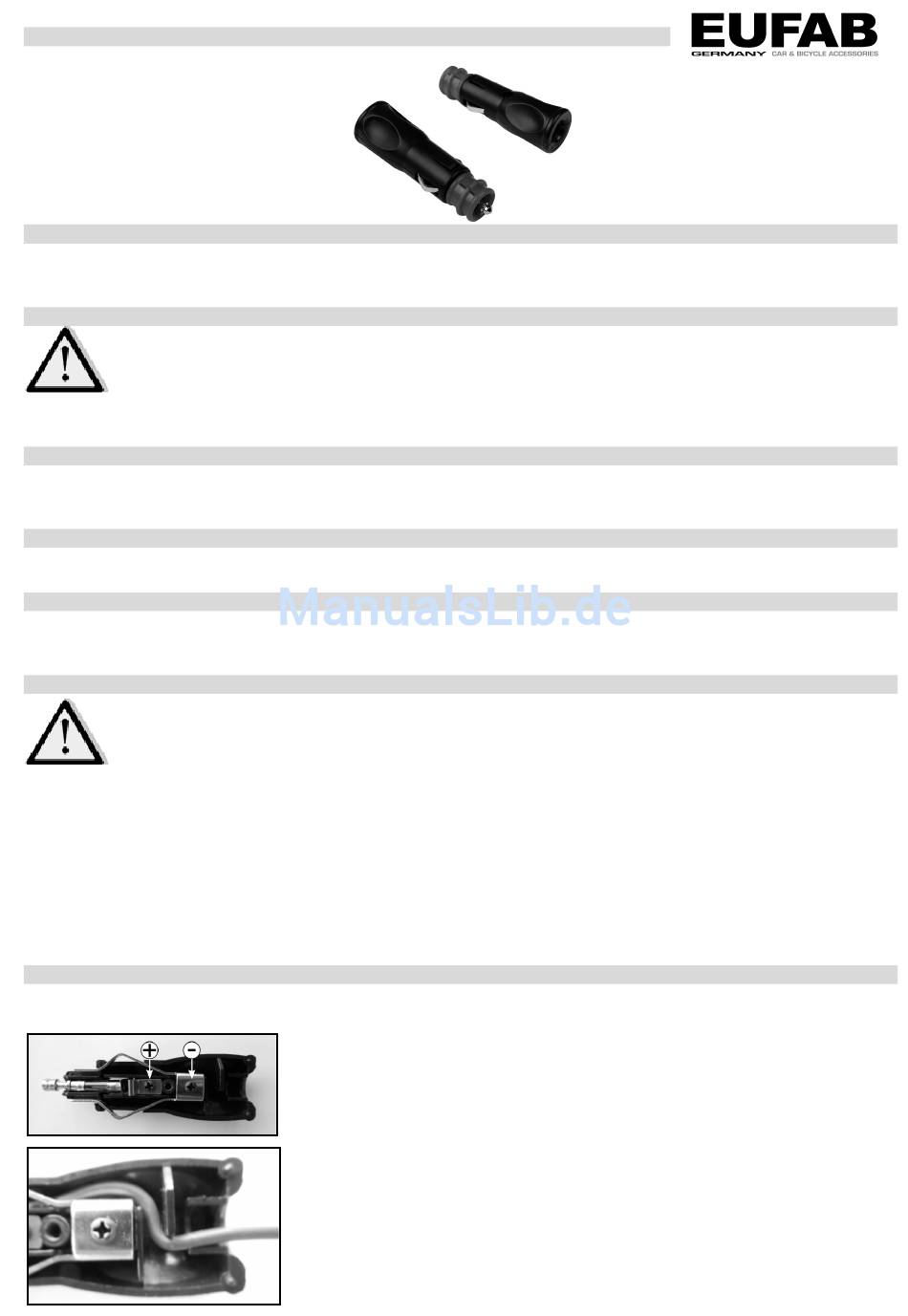

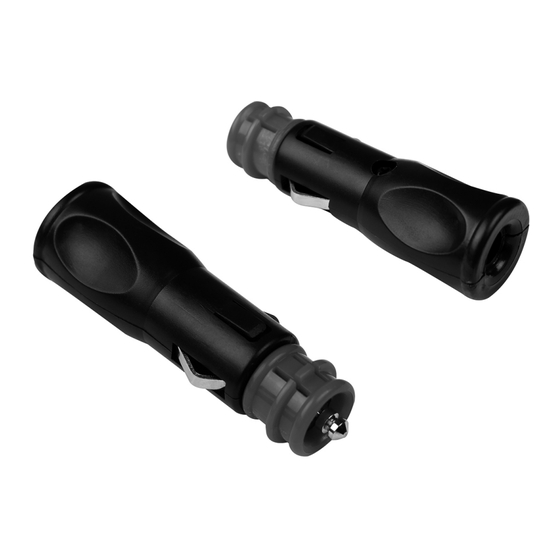

Stecker 12/24V für Zigarettenanzünder-Steckdose
Übersicht
Bestimmungsgemäßer
Gebrauch
Lieferumfang
WARNUNG
Lesen Sie die Bedienungsanleitung vor Inbetriebnahme sorgfältig durch und beachten Sie alle
Sicherheitshinweise!
Nichtbeachtung kann zu Personenschäden, Schäden am Gerät oder Ihrem Eigentum führen!
Bewahren Sie die Originalverpackung, den Kaufbeleg sowie diese Anleitung zum späteren
Nachschlagen auf!
Prüfen Sie vor Inbetriebnahme den Inhalt der Verpackung auf Unversehrtheit und Vollständigkeit!
Bestimmungsgemäßer Gebrauch
Der Stecker dient zum Anschluß von 12 / 24 V Verbrauchern an das Bordspannungsnetz von Kraftfahrzeugen. Der
Stecker ist passend für
nach Norm SAE J563 (etwa 21 mm Durchmesser)
Lieferumfang
- Stecker mit 10 A Sicherung und Adapter für Zigarettenanzünder-Steckdose
- Gebrauchsanleitung
Spezifikationen
Spannung: 12 / 24 V
Strom: max. 10 A
Für Steckdosen nach DIN ISO 4165,
Sicherheitshinweise
1. Halten Sie Kinder fern und lassen Sie Kinder dieses Gerät nicht bedienen!
2. Benutzen Sie dieses Produkt nur für die dafür vorgesehene Verwendung!
3. Manipulieren Sie das Gerät nicht!
4. Verwenden Sie zu Ihrer eigenen Sicherheit ausschließlich Zubehör oder Ersatzteile, die in der
Anleitung angegeben sind, oder deren Verwendung durch den Hersteller empfohlen wird!
5. Verwenden Sie nur Kabel mit einem Mindestquerschnitt von 1,5 mm²
6. Verwenden Sie nur Kabel die nicht länger als 2 m sind.
7. Unsachgemäß ausgeführte Lötverbindungen verursachen Kurzschlüsse und sind damit eine
Brandgefahr. Lassen Sie deshalb die Arbeiten von einer Fachwerkstatt durchführen.
8. Schließen Sie niemals Verbraucher mit einer Gesamtleistung von mehr als 120 W an den Stecker an.
9. Schmorbrände durch fehlerhaften Anschluß oder Überbelastung schließen den Anspruch auf
Schadenersatzansprüche aus.
10. Verwenden Sie den Stecker nicht im Freien!
11. Ziehen Sie den Stecker immer am Gehäuse aus der Steckdose, niemals am Kabel.
Bedienungsanleitung
Anschließen der Kabel:
Entfernen Sie den roten Adapter für die Zigarettenanzünder-Steckdose, indem Sie ihn um ca. 30° gegen den
Spezifikationen
Sicherheitshinweise
Bedienungsanleitung
Steckdosen nach DIN ISO 4165 (12 mm Durchmesser) und Zigarettenanzünder-Steckdosen
mit Adapter passend für
Uhrzeigersinn drehen und ihn dann vom Steckergehäuse abziehen. Drehen Sie
nun die Kreuzschlitzschraube aus dem Gehäuse heraus und nehmen Sie die
obere Gehäusehälfte ab. Löten Sie das Pluskabel an der mittleren Kontaktlasche
(+) und das Minuskabel an der Massefeder (-) (siehe Bild 1) an.
Bild 1
Legen Sie die Kabel durch die Labyrinth-Führung, so erzeugen Sie eine
Zugentlastung für die Lötstellen (Bild 2).
Setzen Sie die andere Gehäusehälfte wieder auf, achten Sie dabei darauf, daß
kein Kabel eingeklemmt wird. Drehen Sie die Kreuzschlitzschraube wieder
hinein.
Bild 2
Länge: 80 mm
Griff: Ø 25 mm
Steckdosen nach Norm
Wartung und Pflege
Kontaktinformationen
SAE J563
