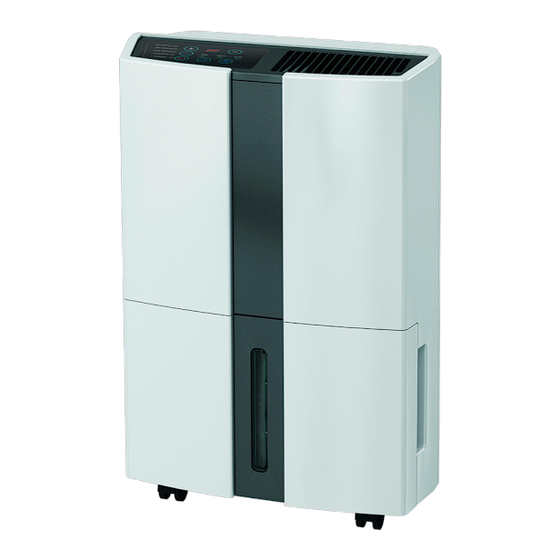

- Seite 1 Luftentfeuchter ACD-20-ED Elektronisch geregelt, 230V Versorgungsspannung Benutzer- und Wartungshandbuch DE M0911 Stand 08-2009 Modell: ACD-20-ED Entfeuchtung: max. 20 Liter / Tag Versorgung: 220 - 240 V / 50 Hz Leistung: 450 W / 2,0 A KLI038 Abmessungen: 348 x 238 x 508 mm...
-
Seite 2: Sicherheitshinweis
Vorwort Sehr geehrter Kunde, bitte nehmen Sie sich die Zeit dieses Handbuch vollständig und aufmerksam durchzulesen. Es ist wichtig, dass Sie sich vor der Inbetriebnahme mit den Bedienungselementen sowie mit dem sicheren Umgang Ihres Gerätes vertraut machen. Dieses Handbuch sollte immer in der Nähe des Gerätes aufbewahrt werden, um im Zwei- felsfall als Nachschlagewerk zu dienen und sollte gegebenenfalls auch etwaigen Nachbesit- zern ausgehändigt werden. -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis 1. Sicherheitshinweise 1.1. Risiken durch Strom 1.2. Risiken durch sich bewegende Teile 1.3. Hinweise zum Aufstellungsort sowie Transport des Gerätes 4 1.4. Hinweise zur Verwendung 2. Spezifikation 2.1. Technische Daten 2.2. Geräteabbildungen 3. Verwendung 3.1. Gerät aufstellen und anschließen 3.2. -
Seite 4: Sicherheitshinweise
1. Sicherheitshinweise 1.1. Risiken durch Strom • Das Gerät darf nur mit elektrischen Netzen verbunden werden, welche mit der Nenn- leistung, -Frequenz und -Spannung des Gerätes gem. Spezifikation kompatibel sind. • Die Verwendung von elektrischen Leitungen mit einem zu geringem Leitungsquer- schnitt ist untersagt. -
Seite 5: Spezifikation
2. Spezifikation Hochwertiger Luftentfeuchter mit elektronischer Regelung. Geeignet zur Permanenttrock- nung in unbeaufsichtigen Räumen. 2.1. Technische Daten Modell ACD-20-ED 20 Liter/Tag (30°C / 80% DRH) Entfeuchterleistung 10 Liter/Tag (27°C / 60% DRH) Grunddaten Luftdurchsatz 160 / 210 m³/h Wassertankvolumen 3 Liter Direkter Wasseranschluss möglich... -
Seite 6: Verwendung
3. Verwendung ACHTUNG - Sollte das Gerät gekippt worden sein, bringen Sie es schnellst möglich in Aufrechte Position und warten Sie zwingend 3 Stunden, bis Sie den Luftentfeuchter an das Stromnetz anschließen! Ein Zuwiederhandeln kann schwere Geräteschäden hervorrufen! 3.1. Gerät aufstellen und anschließen •... -
Seite 7: Bedienelemente
3.3. Bedienelemente WATER FULL Wassertank voll (rot) SET DEHUM Lüfter- Entfeuchtung geschwindigkeit in Betrieb CON DEHUM HIGH MODE Dauer- entfeuchtung POWER Betriebs- anzeige Hauptschalter Durch Drücken des Hauptschalters kann das Gerät ein- oder ausgeschaltet werden. Betriebsart Wahlschalter - MODE Durch Drücken des Wahlschalters können die Betriebsarten angewählt werden: SET DEHUM >... -
Seite 8: Integrierter Wassertank
3.4. Integrierter Wassertank Sollte der Wassertank voll oder nicht korrekt einge- rastet sein, leuchtet die Lampe WATER FULL auf und in der Anzeige erscheint P2. Das Gerät stoppt den Be- trieb automatisch. Warten Sie ca. 2 Minuten, da das Gerät nach dem Kompressorstillstand eine gewisse Zeit nachtropft. -
Seite 9: Reinigung Und Instandhaltung
4. Reinigung und Instandhaltung Dieses Gerät ist annähernd wartungsfrei. Reinigen Sie das Gerät regelmäßig wie unten beschrieben. Sollte ein Defekt auftreten, wenden Sie sich bitte an ihren Händler. Versuchen Sie keinesfalls das Gerät selbst zu reparieren. 4.1. Vorsichtsmaßnahmen Vor jeder Reinigungsarbeit am Gerät, sind folgende Anweisungen immer zu befolgen: •... -
Seite 10: Mögliche Fehler Und Lösungen
4.4. Mögliche Fehler und Lösungen Fehler Grund Lösung Gerät hat keine Funktion Fehlende oder falsche Netzversorgung prüfen Netzversorgung Netzkabel nicht ange- Kabel anschließen schlossen Hauptschalter ausgeschal- Hauptschalter einschalten Netzsteckdose ist nicht Kontaktieren Sie einen geerdet Elektrofachbetrieb Gerät entfeuchtet nicht in Wassertank voll Wassertank entleeren der Anzeige erscheint P2... -
Seite 11: Sonstiges
Servicestelle. Die defekten innerhalb der Garantie getauschten Teile, gehen auto- matisch nach abgewickeltem Austausch in unseren Besitz über. 5.2. Konformitätserklärung Wir, die Rotek Handels GmbH GmbH Handelsstrasse 4, A-2201 Hagenbrunn erklären hiermit, dass dieser Luftentfeuchter in der von uns in Verkehr gebrach- ten Ausführung den einschlägigen, grundlegenden Anforderungen entspricht, welche in folgenden EG Richtlinien und deren Änderungen festgelegt sind:... - Seite 12 Bei Fragen oder Anregungen wenden Sie sich bitte an : Rotek Handels GmbH Handelsstr. 4, A-2201 Hagenbrunn Tel : +43-2246-20791 Fax : +43-2246-20791-50 e-mail: office@rotek.at http://www.rotek.at © Rotek Handels GmbH 2009...
