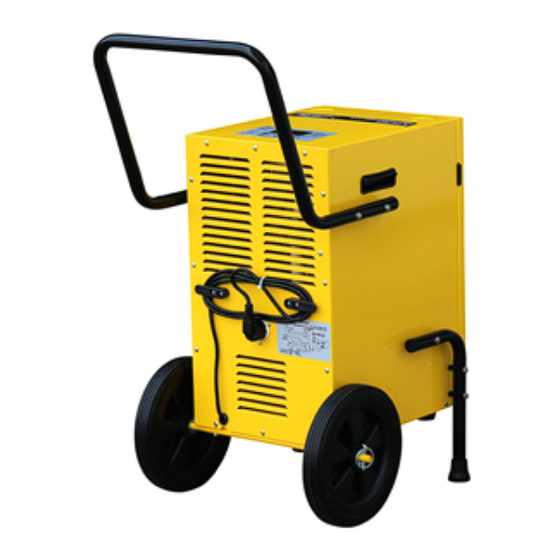

Rotek ACD-50-E Benutzerhandbuch
Verwandte Anleitungen für Rotek ACD-50-E
Inhaltszusammenfassung für Rotek ACD-50-E
- Seite 1 Kondensationstrockner ACD-50-E Benutzer- und Wartungshandbuch DE H1503 Stand März 2017 ACD-50-E ( Rotek Nr. KLI050 ) Aktuelle Informationen im Web:...
- Seite 2 Garantieanspruch. Für Folgeschäden, die daraus resultieren, übernehmen wir keine Haftung. Dieses Handbuch darf ohne schriftliche Genehmigung von Rotek weder vollständig noch teilweise in jeglicher Form und mit jeglichen Mitteln elektronischer oder mechanischer Art reproduziert werden. Ein Zuwiderhandeln stellt einen Verstoß gegen geltende Urheberrechtsbestimmungen dar und wird straf- rechtlich verfolgt.
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis 1. Sicherheitshinweise 1.1. Risiken durch Strom 1.2. Risiken durch sich bewegende Teile 1.3. Risiken durch hohe Temperaturen 1.4. Transport und Aufstellungsort 1.5. Bestimmungsgemäße Verwendung 1.6. Wartung 1.7. Entsorgung nach der Benutzungszeit 2. Spezifikation 2.1. Technische Daten 2.2. Abmessungen 3. Endmontage 3.1. -
Seite 4: Sicherheitshinweise
1. Sicherheitshinweise Die Anweisungen in diesem Handbuch müssen ggf. durch die jeweils gültigen gesetzlichen Vorschriften und technische Normen ergänzt werden. Sie ersetzen keine Normen oder zu- sätzliche (auch nicht gesetzliche) Vorschriften, die aus Sicherheitsgründen erlassen wurden. Kinder können Gefahren, die im unsachgemäßen Umgang mit Elektrogeräten liegen, nicht erkennen. -
Seite 5: Bestimmungsgemäße Verwendung
1.5. Bestimmungsgemäße Verwendung Das Gerät ist aufgrund seiner Bauart zur Entfeuchtung/Trocknung im industriellen und gewerblichen Einsatz konzipiert und darf ausschließlich durch entsprechend unterwiesenes Personal in Betrieb ge- nommen und bedient werden. • Kontrollieren Sie vor der Inbetriebnahme das Gerät auf Beschädigungen (Kondensatabfluss, Netzkabel, Bedienfeld, Gehäuse, Transporträder). -
Seite 6: Spezifikation
2. Spezifikation 2.1. Technische Daten Modell ACD-50-E Bauart Industrie Kondensations Luftentfeuchter (Bautrockner) 50 l/Tag bei +30°C und 80% DRH Entfeuchterleistung 29 l/Tag bei +20°C und 70% DRH 7 l/Tag bei +10°C und 60% DRH Luftdurchsatz Geschwindigkeit LOW: 180 m³/h Geschwindigkeit HIGH: 350 m³/h für Raumgrößen / Temperaturbereich... -
Seite 7: Endmontage
3. Endmontage Sollte das Gerät im Zuge der Montage oder des Transportes mehr als 45° gekippt worden sein, bringen Sie es in „aufrechte Position“ und warten Sie zumindest 1 Stunde, bis Sie den Luftentfeuchter an das Stromnetz anschließen! Ein Zuwiederhandeln kann Schäden an der Entfeuchtereinheit hervorrufen! 3.1. -
Seite 8: Verwendung
4. Verwendung 4.1. Verstehen bedeutet effizient verwenden 4.1.1. Was ist Luftfeuchtigkeit Baumaterialien können große Mengen an Wasser aufnehmen. Während der Austrocknung bewegt sich dieses Wasser von Innen an die Oberfläche. An der Oberfläche verdunstet das Wasser in die Raumluft. Die Raumluft ist ein Gasgemisch und enthält eine bestimmte Menge Wasser in Form von Wasserdampf. Die Luft kann temperaturabhängig nur eine gewisse Menge dieses Wasserdampfes aufnehmen. -
Seite 9: Hinweise Zum Aufstellungsort
❶ Die feuchte, warme Raumluft wird vom Entfeuchter angesaugt. • 30°C mit 80% DRH (=24g Wasser/m³) ❷ Im Verdampfer wird die Luft schnell, sehr stark abgekühlt. Da kalte Luft weniger Feuchtigkeit aufnehmen kann als warme Luft, kondensiert das überschüssige Wasser am Verdampfer. •... -
Seite 10: Kondensatablauf
4.4. Kondensatablauf In Abhängigkeit von Temperatur und Luftfeuchtigkeit tropft das Kondensat stetig oder nur während der Abtauphasen in die Tropfwanne unter dem Kondensator. Über eine Öffnung in der Tropfwanne gelangt das Kondensat in den Wassertank. Bei diesem Gerät kann zur Permanenttrocknung direkt am Wassertank ein 12mm Schlauch ange- schlossen werden. -
Seite 11: Kondensat In Tieferliegenden Abfluss
Zur Kondenswasserableitung eignen sich unter Anderem folgende Varianten: 4.4.2.1. Kondensat in tieferliegenden Abfluss Bei unbeaufsichtigtem Dauerbetrieb ist das Kondensat vorzugsweise in einen tieferliegenden Abfluß zu leiten. • Der Schlauch muss ein stetiges Gefälle zwischen Tüllenanschluss und Abfluss aufweisen. • Ein Gegen-/Unterdruck in der Schlauchleitung muss unterbunden werden! Bei Inbetriebnahme auf Lufteinschlüsse bei Schlauchbiegungen achten! •... -
Seite 12: Inbetriebnahme / Bedienelemente
4.5. Inbetriebnahme / Bedienelemente Wassertank voll Enteisung/Abtauung aktiv Kompressor aktiv Lüftergeschwindigkeit Aktuelle Temperatur langsam (LOW) / schnell (HIGH) Betriebsstundenzähler Aktuelle Feuchtigkeit TOTAL TIME Abschalttimer / Einschalttimer TIME ON Zielfeuchtigkeit TIME OFF TOTAL TIME Uhrzeit TIME ON TIME OFF + Wert erhöhen HAUPTSCHALTER ERHÖHEN REDUZIEREN... -
Seite 13: Hinweise Zum Betrieb
• Uhrzeit einstellen Im Betrieb Taste „Uhrzeit“ einmal betätigen. Der Startwert beträgt 12:00. Die Minutenanzeige blinkt. Mit +/- Tasten aktuelle Uhrzeit (Minuten) eingeben. 1x +/- Taste wech- selt um 1min. Taste +/- gedrückt halten um in 10min Schritten zu wechseln. Taste „Uhrzeit“... -
Seite 14: Abschaltvorgang
4.5.2. Abschaltvorgang • Um das Gerät abzuschalten den Hauptschalter betätigen. • Bei längerem Stillstand den Entfeuchter vom Stromnetz trennen. • Zum einfachen Transport das Netzkabel an den Bügeln der Rückwand aufwickeln und den Netz- stecker in die weiße Kunststoffbuchse stecken. •... -
Seite 15: Wartung
5. Wartung Regelmäßiges Service und Wartung verlängert die Lebensdauer und gewährleistet einen störungsfrei- en Betrieb. Das mit der Wartung beauftragte Personal muss vor Tätigkeiten in die jeweiligen Sicherheits- empfehlungen und Anweisungen dieses Handbuchs Einsicht genommen haben. Es dürfen nur Original Ersatzteile und spezifizierte Stoffe verwendet werden. Wenn Sie Wartungsarbeiten über einen Fachbetrieb durchführen, so lassen Sie sich die durchgeführ- ten Arbeiten bitte bestätigen. -
Seite 16: Wassertank Reinigen
5.2.2. Wassertank reinigen Bei längerem Nichtgebrauch Wasser vollständig aus dem Gerät entfernen (trocknen) um Fäulniseffekte zu unterbinden. Dazu abwarten bis der Kondensator sowie die Tropftasse unter dem Kondensator vollständig abge- trocknet sind und sich alles Restwasser im Tank gesammelt hat (nach Verwendung, je nach Raum- feuchte ca. -
Seite 17: Mögliche Fehler Und Lösungen
5.4. Mögliche Fehler und Lösungen Fehler Grund Lösung Hauptschalter ausgeschaltet Hauptschalter einschalten Gerät hat keine Funktion Netzkabel nicht angeschlossen Kabel anschließen Gerät zur Reparatur einsenden Gerät zeigt E1 Kühlmittelmangel Kühlmittelkreislauf prüfen - ggf. neu füllen Gerät zur Reparatur einsenden Gerät zeigt E2 Umgebungstemperatursensor defekt Stecker und Kabelverbindung zwischen Sensor und Steuerplatine prüfen. -
Seite 18: Sonstiges
6. Sonstiges 6.1. Garantiebedingungen Die Garantiedauer dieses Geräts beträgt 12 Monate ab Zustellung zum Endverbraucher, längstens jedoch 14 Monate nach dem Lieferdatum. Unter dem Lieferdatum ist jenes Datum zu verstehen welche bei der Auslieferung auf dem jeweiligen Transportschein (Lieferschein oder Rechnung) angeführt ist. Die Garantiedauer von Ersatzteilen beträgt 6 Monate ab Zustellung zum Endverbraucher. -
Seite 19: Konformitätserklärung
EC Directive based on its design and type, as brought into circulation by us. Gerätebezeichnung: Kondensations-Luftentfeuchter Machine Description: Condensating Dehumidifier Modell (Subnummer / Ausführung): ACD-50-E ( - / H1503 ) Type (Subtype / Version): Einschlägige EG-Richtlinien: 2006/95/EG Applicable EC Directives: 2004/108/EG EU 517/2014-A, ID:17809... - Seite 20 Bei Fragen oder Anregungen wenden Sie sich bitte an : Rotek Handels GmbH Handelsstr. 4, A-2201 Hagenbrunn Tel : +43-2246-20791 Fax : +43-2246-20791-50 e-mail: office@rotek.at http://www.rotek.at © Rotek Handels GmbH 2015...
