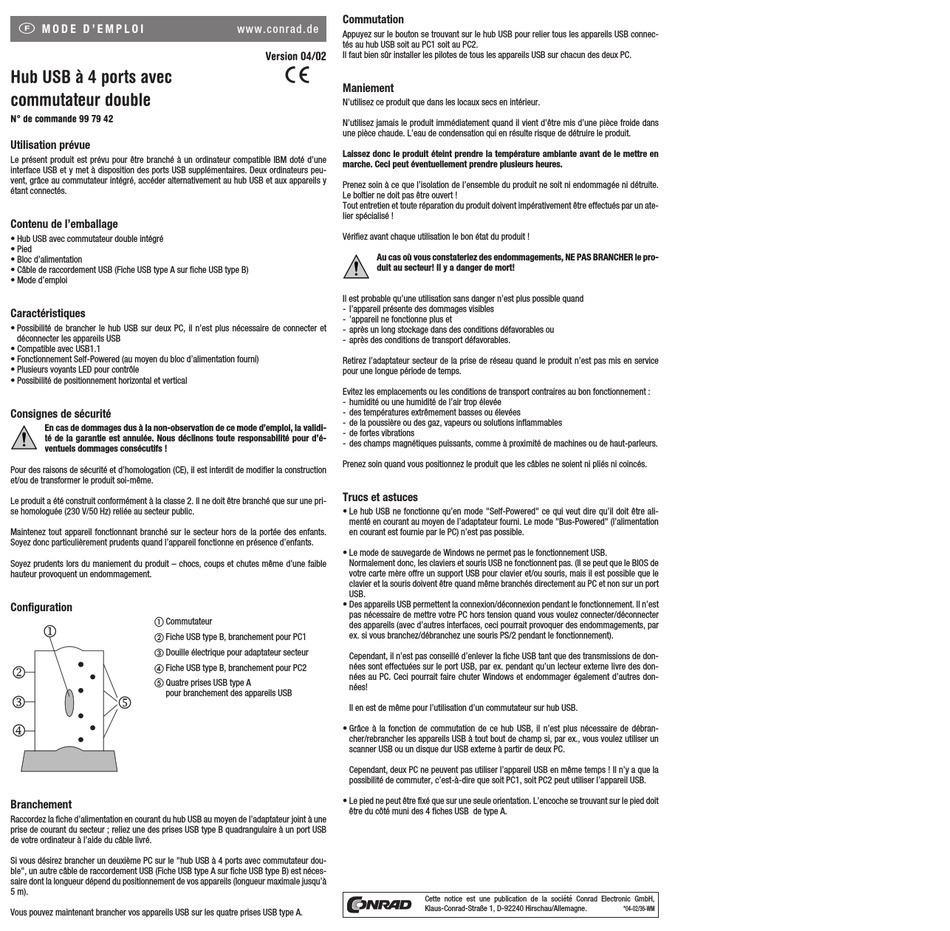

M O D E D ' E M P L O I
www.conrad.de
Hub USB à 4 ports avec
commutateur double
N° de commande 99 79 42
Utilisation prévue
Le présent produit est prévu pour être branché à un ordinateur compatible IBM doté d'une
interface USB et y met à disposition des ports USB supplémentaires. Deux ordinateurs peu-
vent, grâce au commutateur intégré, accéder alternativement au hub USB et aux appareils y
étant connectés.
Contenu de l'emballage
• Hub USB avec commutateur double intégré
• Pied
• Bloc d'alimentation
• Câble de raccordement USB (Fiche USB type A sur fiche USB type B)
• Mode d'emploi
Caractéristiques
• Possibilité de brancher le hub USB sur deux PC, il n'est plus nécessaire de connecter et
déconnecter les appareils USB
• Compatible avec USB1.1
• Fonctionnement Self-Powered (au moyen du bloc d'alimentation fourni)
• Plusieurs voyants LED pour contrôle
• Possibilité de positionnement horizontal et vertical
Consignes de sécurité
En cas de dommages dus à la non-observation de ce mode d'emploi, la validi-
té de la garantie est annulée. Nous déclinons toute responsabilité pour d'é-
ventuels dommages consécutifs !
Pour des raisons de sécurité et d'homologation (CE), il est interdit de modifier la construction
et/ou de transformer le produit soi-même.
Le produit a été construit conformément à la classe 2. Il ne doit être branché que sur une pri-
se homologuée (230 V/50 Hz) reliée au secteur public.
Maintenez tout appareil fonctionnant branché sur le secteur hors de la portée des enfants.
Soyez donc particulièrement prudents quand l'appareil fonctionne en présence d'enfants.
Soyez prudents lors du maniement du produit – chocs, coups et chutes même d'une faible
hauteur provoquent un endommagement.
Configuration
Commutateur
Fiche USB type B, branchement pour PC1
Douille électrique pour adaptateur secteur
Fiche USB type B, branchement pour PC2
Quatre prises USB type A
pour branchement des appareils USB
Branchement
Raccordez la fiche d'alimentation en courant du hub USB au moyen de l'adaptateur joint à une
prise de courant du secteur ; reliez une des prises USB type B quadrangulaire à un port USB
de votre ordinateur à l'aide du câble livré.
Si vous désirez brancher un deuxième PC sur le "hub USB à 4 ports avec commutateur dou-
ble", un autre câble de raccordement USB (Fiche USB type A sur fiche USB type B) est néces-
saire dont la longueur dépend du positionnement de vos appareils (longueur maximale jusqu'à
5 m).
Vous pouvez maintenant brancher vos appareils USB sur les quatre prises USB type A.
Commutation
Appuyez sur le bouton se trouvant sur le hub USB pour relier tous les appareils USB connec-
tés au hub USB soit au PC1 soit au PC2.
Version 04/02
Il faut bien sûr installer les pilotes de tous les appareils USB sur chacun des deux PC.
°
Maniement
N'utilisez ce produit que dans les locaux secs en intérieur.
N'utilisez jamais le produit immédiatement quand il vient d'être mis d'une pièce froide dans
une pièce chaude. L'eau de condensation qui en résulte risque de détruire le produit.
Laissez donc le produit éteint prendre la température ambiante avant de le mettre en
marche. Ceci peut éventuellement prendre plusieurs heures.
Prenez soin à ce que l'isolation de l'ensemble du produit ne soit ni endommagée ni détruite.
Le boîtier ne doit pas être ouvert !
Tout entretien et toute réparation du produit doivent impérativement être effectués par un ate-
lier spécialisé !
Vérifiez avant chaque utilisation le bon état du produit !
Au cas où vous constateriez des endommagements, NE PAS BRANCHER le pro-
duit au secteur! Il y a danger de mort!
Il est probable qu'une utilisation sans danger n'est plus possible quand
- l'appareil présente des dommages visibles
- 'appareil ne fonctionne plus et
- après un long stockage dans des conditions défavorables ou
- après des conditions de transport défavorables.
Retirez l'adaptateur secteur de la prise de réseau quand le produit n'est pas mis en service
pour une longue période de temps.
Evitez les emplacements ou les conditions de transport contraires au bon fonctionnement :
- humidité ou une humidité de l'air trop élevée
- des températures extrêmement basses ou élevées
- de la poussière ou des gaz, vapeurs ou solutions inflammables
- de fortes vibrations
- des champs magnétiques puissants, comme à proximité de machines ou de haut-parleurs.
Prenez soin quand vous positionnez le produit que les câbles ne soient ni pliés ni coincés.
Trucs et astuces
• Le hub USB ne fonctionne qu'en mode "Self-Powered" ce qui veut dire qu'il doit être ali-
menté en courant au moyen de l'adaptateur fourni. Le mode "Bus-Powered" (l'alimentation
en courant est fournie par le PC) n'est pas possible.
• Le mode de sauvegarde de Windows ne permet pas le fonctionnement USB.
Normalement donc, les claviers et souris USB ne fonctionnent pas. (Il se peut que le BIOS de
votre carte mère offre un support USB pour clavier et/ou souris, mais il est possible que le
clavier et la souris doivent être quand même branchés directement au PC et non sur un port
USB.
• Des appareils USB permettent la connexion/déconnexion pendant le fonctionnement. Il n'est
pas nécessaire de mettre votre PC hors tension quand vous voulez connecter/déconnecter
des appareils (avec d'autres interfaces, ceci pourrait provoquer des endommagements, par
ex. si vous branchez/débranchez une souris PS/2 pendant le fonctionnement).
Cependant, il n'est pas conseillé d'enlever la fiche USB tant que des transmissions de don-
nées sont effectuées sur le port USB, par ex. pendant qu'un lecteur externe livre des don-
nées au PC. Ceci pourrait faire chuter Windows et endommager également d'autres don-
nées!
Il en est de même pour l'utilisation d'un commutateur sur hub USB.
• Grâce à la fonction de commutation de ce hub USB, il n'est plus nécessaire de débran-
cher/rebrancher les appareils USB à tout bout de champ si, par ex., vous voulez utiliser un
scanner USB ou un disque dur USB externe à partir de deux PC.
Cependant, deux PC ne peuvent pas utiliser l'appareil USB en même temps ! Il n'y a que la
possibilité de commuter, c'est-à-dire que soit PC1, soit PC2 peut utiliser l'appareil USB.
• Le pied ne peut être fixé que sur une seule orientation. L'encoche se trouvant sur le pied doit
être du côté muni des 4 fiches USB de type A.
Cette notice est une publication de la société Conrad Electronic GmbH,
Klaus-Conrad-Straße 1, D-92240 Hirschau/Allemagne.
*04-02/36-WM
