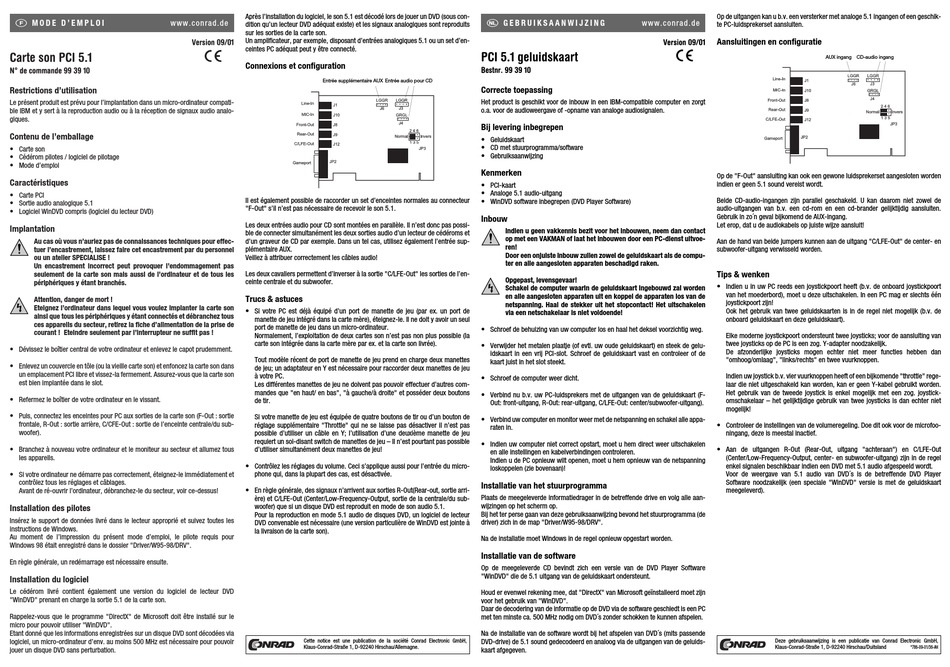

M O D E D ' E M P L O I
w ww . co n ra d .d e
Carte son PCI 5.1
N° de commande 99 39 10
Restrictions d'utilisation
Le présent produit est prévu pour l'implantation dans un micro-ordinateur compati-
ble IBM et y sert à la reproduction audio ou à la réception de signaux audio analo-
giques.
Contenu de l'emballage
• Carte son
• Cédérom pilotes / logiciel de pilotage
• Mode d'emploi
Caractéristiques
• Carte PCI
• Sortie audio analogique 5.1
• Logiciel WinDVD compris (logiciel du lecteur DVD)
Implantation
Au cas où vous n'auriez pas de connaissances techniques pour effec-
tuer l'encastrement, laissez faire cet encastrement par du personnel
ou un atelier SPECIALISE !
Un encastrement incorrect peut provoquer l'endommagement pas
seulement de la carte son mais aussi de l'ordinateur et de tous les
périphériques y étant branchés.
Attention, danger de mort !
Eteignez l'ordinateur dans lequel vous voulez implanter la carte son
ainsi que tous les périphériques y étant connectés et débranchez tous
ces appareils du secteur, retirez la fiche d'alimentation de la prise de
courant ! Eteindre seulement par l'interrupteur ne suffit pas !
• Dévissez le boîtier central de votre ordinateur et enlevez le capot prudemment.
• Enlevez un couvercle en tôle (ou la vieille carte son) et enfoncez la carte son dans
un emplacement PCI libre et vissez-la fermement. Assurez-vous que la carte son
est bien implantée dans le slot.
• Refermez le boîtier de votre ordinateur en le vissant.
• Puis, connectez les enceintes pour PC aux sorties de la carte son (F-Out : sortie
frontale, R-Out : sortie arrière, C/CFE-Out : sortie de l'enceinte centrale/du sub-
woofer).
• Branchez à nouveau votre ordinateur et le moniteur au secteur et allumez tous
les appareils.
• Si votre ordinateur ne démarre pas correctement, éteignez-le immédiatement et
contrôlez tous les réglages et câblages.
Avant de ré-ouvrir l'ordinateur, débranchez-le du secteur, voir ce-dessus!
Installation des pilotes
Insérez le support de données livré dans le lecteur approprié et suivez toutes les
instructions de Windows.
Au moment de l'impression du présent mode d'emploi, le pilote requis pour
Windows 98 était enregistré dans le dossier "Driver/W95-98/DRV".
En règle générale, un redémarrage est nécessaire ensuite.
Installation du logiciel
Le cédérom livré contient également une version du logiciel de lecteur DVD
"WinDVD" prenant en charge la sortie 5.1 de la carte son.
Rappelez-vous que le programme "DirectX" de Microsoft doit être installé sur le
micro pour pouvoir utiliser "WinDVD".
Etant donné que les informations enregistrées sur un disque DVD sont décodées via
logiciel, un micro-ordinateur d'env. au moins 500 MHz est nécessaire pour pouvoir
jouer un disque DVD sans perturbation.
Après l'installation du logiciel, le son 5.1 est décodé lors de jouer un DVD (sous con-
dition qu'un lecteur DVD adéquat existe) et les signaux analogiques sont reproduits
sur les sorties de la carte son.
Un amplificateur, par exemple, disposant d'entrées analogiques 5.1 ou un set d'en-
Version 09/01
ceintes PC adéquat peut y être connecté.
°
Connexions et configuration
Entrée supplémentaire AUX Entrée audio pour CD
Il est également possible de raccorder un set d'enceintes normales au connecteur
"F-Out" s'il n'est pas nécessaire de recevoir le son 5.1.
Les deux entrées audio pour CD sont montées en parallèle. Il n'est donc pas possi-
ble de connecter simultanément les deux sorties audio d'un lecteur de cédéroms et
d'un graveur de CD par exemple. Dans un tel cas, utilisez également l'entrée sup-
plémentaire AUX.
Veillez à attribuer correctement les câbles audio!
Les deux cavaliers permettent d'inverser à la sortie "C/LFE-Out" les sorties de l'en-
ceinte centrale et du subwoofer.
Trucs & astuces
• Si votre PC est déjà équipé d'un port de manette de jeu (par ex. un port de
manette de jeu intégré dans la carte mère), éteignez-le. Il ne doit y avoir un seul
port de manette de jeu dans un micro-ordinateur.
Normalement, l'exploitation de deux cartes son n'est pas non plus possible (la
carte son intégrée dans la carte mère par ex. et la carte son livrée).
Tout modèle récent de port de manette de jeu prend en charge deux manettes
de jeu; un adaptateur en Y est nécessaire pour raccorder deux manettes de jeu
à votre PC.
Les différentes manettes de jeu ne doivent pas pouvoir effectuer d'autres com-
mandes que "en haut/ en bas", "à gauche/à droite" et posséder deux boutons
de tir.
Si votre manette de jeu est équipée de quatre boutons de tir ou d'un bouton de
réglage supplémentaire "Throttle" qui ne se laisse pas désactiver il n'est pas
possible d'utiliser un câble en Y; l'utilisation d'une deuxième manette de jeu
requiert un soi-disant switch de manettes de jeu – Il n'est pourtant pas possible
d'utiliser simultanément deux manettes de jeu!
• Contrôlez les réglages du volume. Ceci s'applique aussi pour l'entrée du micro-
phone qui, dans la plupart des cas, est désactivée.
• En règle générale, des signaux n'arrivent aux sorties R-Out(Rear-out, sortie arri-
ère) et C/LFE-Out (Center/Low-Frequency-Output, sortie de la centrale/du sub-
woofer) que si un disque DVD est reproduit en mode de son audio 5.1.
Pour la reproduction en mode 5.1 audio de disques DVD, un logiciel de lecteur
DVD convenable est nécessaire (une version particulière de WinDVD est jointe à
la livraison de la carte son).
Cette notice est une publication de la société Conrad Electronic GmbH,
Klaus-Conrad-Straße 1, D-92240 Hirschau/Allemagne.
G E B R U I K S A A N W I J Z I N G
w w w. co nr a d. de
PCI 5.1 geluidskaart
Bestnr. 99 39 10
Correcte toepassing
Het product is geschikt voor de inbouw in een IBM-compatible computer en zorgt
o.a. voor de audioweergave of -opname van analoge audiosignalen.
Bij levering inbegrepen
• Geluidskaart
• CD met stuurprogramma/software
• Gebruiksaanwijzing
Kenmerken
• PCI-kaart
• Analoge 5.1 audio-uitgang
• WinDVD software inbegrepen (DVD Player Software)
Inbouw
Indien u geen vakkennis bezit voor het inbouwen, neem dan contact
op met een VAKMAN of laat het inbouwen door een PC-dienst uitvoe-
ren!
Door een onjuiste inbouw zullen zowel de geluidskaart als de compu-
ter en alle aangesloten apparaten beschadigd raken.
Opgepast, levensgevaar!
Schakel de computer waarin de geluidskaart ingebouwd zal worden
en alle aangesloten apparaten uit en koppel de apparaten los van de
netspanning. Haal de stekker uit het stopcontact! Het uitschakelen
via een netschakelaar is niet voldoende!
• Schroef de behuizing van uw computer los en haal het deksel voorzichtig weg.
• Verwijder het metalen plaatje (of evtl. uw oude geluidskaart) en steek de gelu-
idskaart in een vrij PCI-slot. Schroef de geluidskaart vast en controleer of de
kaart juist in het slot steekt.
• Schroef de computer weer dicht.
• Verbind nu b.v. uw PC-luidsprekers met de uitgangen van de geluidskaart (F-
Out: front-uitgang, R-Out: rear-uitgang, C/LFE-Out: center/subwoofer-uitgang).
• Verbind uw computer en monitor weer met de netspanning en schakel alle appa-
raten in.
• Indien uw computer niet correct opstart, moet u hem direct weer uitschakelen
en alle instellingen en kabelverbindingen controleren.
Indien u de PC opnieuw wilt openen, moet u hem opnieuw van de netspanning
loskoppelen (zie bovenaan)!
Installatie van het stuurprogramma
Plaats de meegeleverde informatiedrager in de betreffende drive en volg alle aan-
wijzingen op het scherm op.
Bij het ter perse gaan van deze gebruiksaanwijzing bevond het stuurprogramma (de
driver) zich in de map "Driver/W95-98/DRV".
Na de installatie moet Windows in de regel opnieuw opgestart worden.
Installatie van de software
Op de meegeleverde CD bevindt zich een versie van de DVD Player Software
"WinDVD" die de 5.1 uitgang van de geluidskaart ondersteunt.
Houd er evenwel rekening mee, dat "DirectX" van Microsoft geïnstalleerd moet zijn
voor het gebruik van "WinDVD".
Daar de decodering van de informatie op de DVD via de software geschiedt is een PC
met ten minste ca. 500 MHz nodig om DVD´s zonder schokken te kunnen afspelen.
Na de installatie van de software wordt bij het afspelen van DVD´s (mits passende
DVD-drive) de 5.1 sound gedecodeerd en analoog via de uitgangen van de geluids-
kaart afgegeven.
Op de uitgangen kan u b.v. een versterker met analoge 5.1 ingangen of een geschik-
te PC-luidsprekerset aansluiten.
Aansluitingen en configuratie
Version 09/01
°
AUX ingang CD-audio ingang
Op de "F-Out" aansluiting kan ook een gewone luidsprekerset aangesloten worden
indien er geen 5.1 sound vereist wordt.
Beide CD-audio-ingangen zijn parallel geschakeld. U kan daarom niet zowel de
audio-uitgangen van b.v. een cd-rom en een cd-brander gelijktijdig aansluiten.
Gebruik in zo´n geval bijkomend de AUX-ingang.
Let erop, dat u de audiokabels op juiste wijze aansluit!
Aan de hand van beide jumpers kunnen aan de uitgang "C/LFE-Out" de center- en
subwoofer-uitgang verwisseld worden.
Tips & wenken
• Indien u in uw PC reeds een joystickpoort heeft (b.v. de onboard joystickpoort
van het moederbord), moet u deze uitschakelen. In een PC mag er slechts één
joystickpoort zijn!
Ook het gebruik van twee geluidskaarten is in de regel niet mogelijk (b.v. de
onboard geluidskaart en deze geluidskaart).
Elke moderne joystickpoort ondersteunt twee joysticks; voor de aansluiting van
twee joysticks op de PC is een zog. Y-adapter noodzakelijk.
De afzonderlijke joysticks mogen echter niet meer functies hebben dan
"omhoog/omlaag", "links/rechts" en twee vuurknoppen.
Indien uw joystick b.v. vier vuurknoppen heeft of een bijkomende "throttle" rege-
laar die niet uitgeschakeld kan worden, kan er geen Y-kabel gebruikt worden.
Het gebruik van de tweede joystick is enkel mogelijk met een zog. joystick-
omschakelaar – het gelijktijdige gebruik van twee joysticks is dan echter niet
mogelijk!
• Controleer de instellingen van de volumeregeling. Doe dit ook voor de microfoo-
ningang, deze is meestal inactief.
• Aan de uitgangen R-Out (Rear-Out, uitgang "achteraan") en C/LFE-Out
(Center/Low-Frequency-Output, center- en subwoofer-uitgang) zijn in de regel
enkel signalen beschikbaar indien een DVD met 5.1 audio afgespeeld wordt.
Voor de weergave van 5.1 audio van DVD´s is de betreffende DVD Player
Software noodzakelijk (een speciale "WinDVD" versie is met de geluidskaart
meegeleverd).
Deze gebruiksaanwijzing is een publicatie van Conrad Electronic GmbH,
Klaus-Conrad-Straße 1, D-92240 Hirschau/Duitsland
*786-09-01/36-AH
