plewa. CLASSIC Bedienungsanleitung Seite 5

11. Türschließer zum Einbau auf der rechten Seite wie
folgt vorbereiten (siehe Fig.5+6):
- Tür schließer (4) um 180° auf Konsole (5) drehen.
- Bügel (7) entsprechend Fig.6 an Türschließer
mon tieren.
­ Arretierlasche (6) als Sicherung für Bügel (7) an
Konsole lose anschrauben.
­ Bügel nach vorne ziehen und entsprechend Fig.5
mit der Arretierlasche sichern.
12. Konsole mit Türschließer rechts anschrauben (sie­
he Fig.7).
13. Tür wieder einhängen (umgekehrte Reihenfolge
Punkt 3). Darauf achten, dass die Distanzhülse un­
ten beim Einsetzen festgehalten wird.
14. Tür ca. 45° öffnen. Den Bügel des Türschließers
nach vorne ziehen, den Bügel leicht nach un­
ten drücken und die Rolle in die Führungsschiene
einhängen.
15. Arretierlasche von Konsole abschrauben und lose
rechts anschrauben (siehe Fig.8).
16. Tür auf einwandfreien Sitz und Funktion prü­
fen. Um die Dichtigkeit der Tür zu gewährleis­
ten, Schrauben der Scharnierlaschen oben und
unten eine viertel bis halbe Umdrehung lösen.
Im geschlossenen Zustand der Tür diese auf der
Scharnierseite leicht andrücken und die Schrauben
wieder fest anziehen.
17. Tür komplett öffnen
Funktion prüfen.
In vollständig geöffneter Position kann die Tür durch
Anheben der Arretierlasche festgestellt werden. Diese
Arretierung ist nur für Reinigungszwecke zulässig.
und selbstschließende
7 6

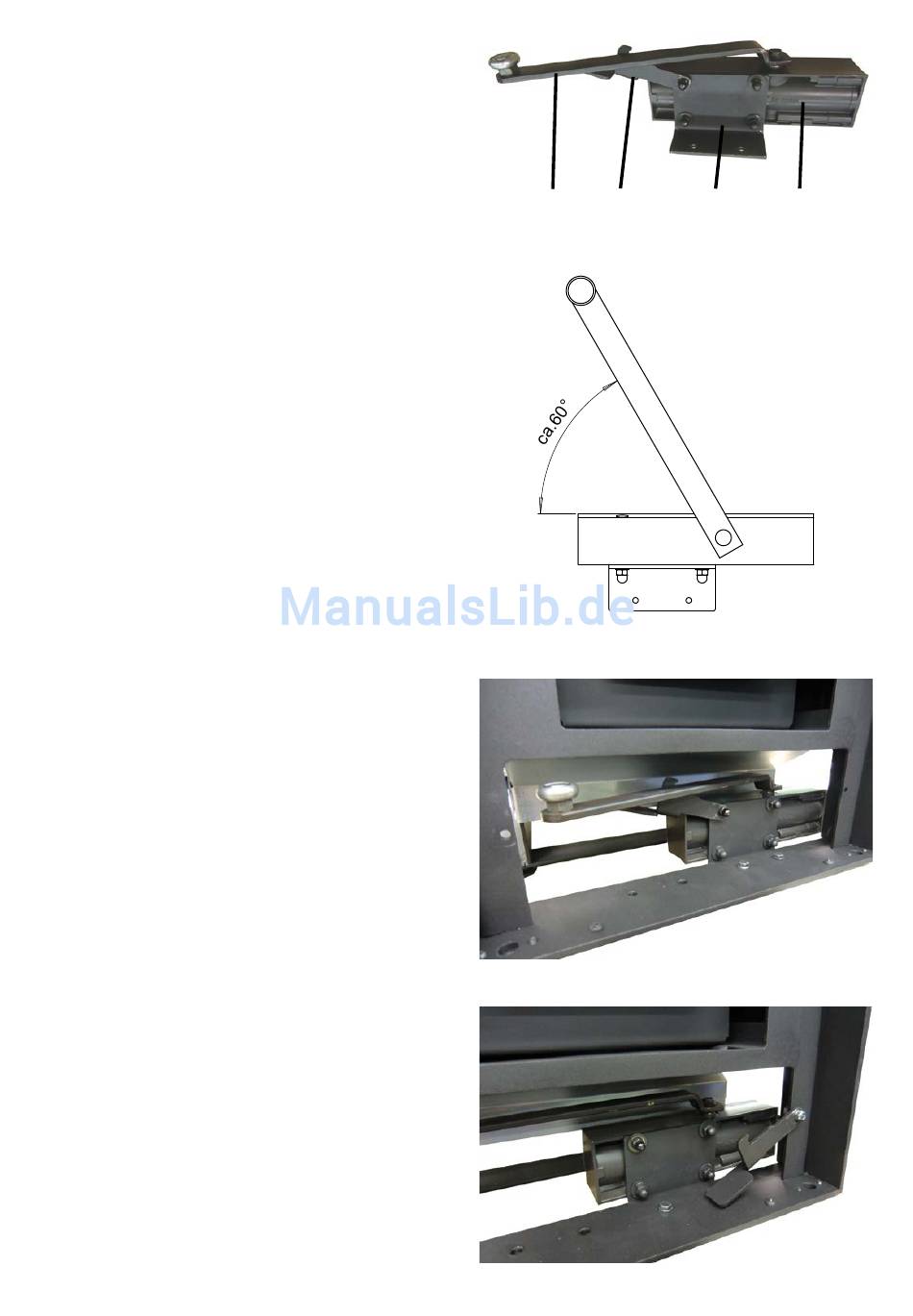

Fig.5 Türschließer für Einbau rechts
Fig.6 Bügel an Türschließer montieren
(Draufsicht für Türanschlag rechts)
Fig.7 Türschließer rechts anschrauben
Fig.8 Arretierlasche rechts anschrauben
5 4
5
