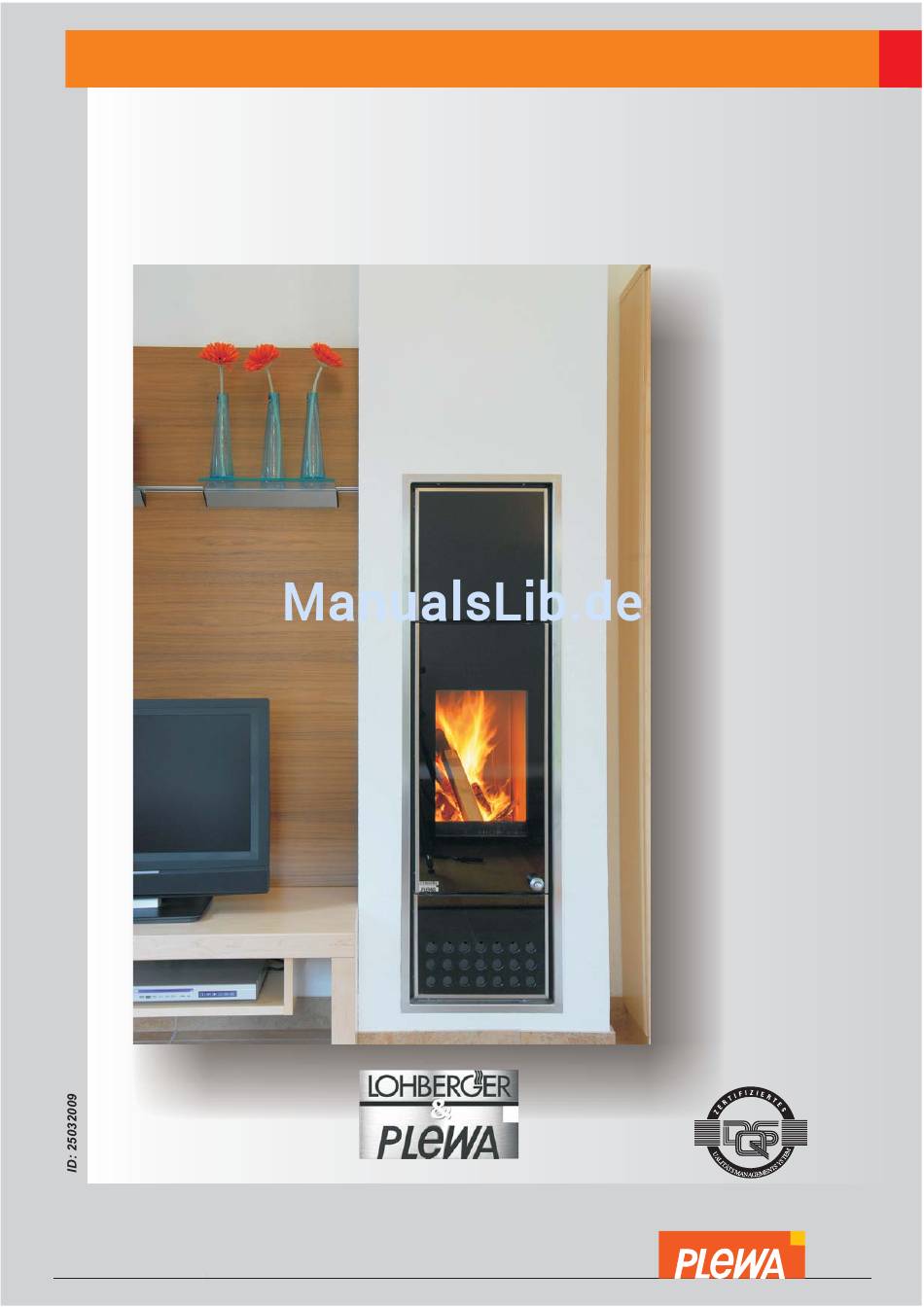

- Seite 1 UniTherm 2 plewa. Bedienungsanleitung mit Aufstellanleitung DIN EN ISO 9001:2000 Eine Anlage für die Zukunft...
-
Seite 2: Inhaltsverzeichnis
Vorwort Mit dem Uni Therm 2 haben Sie sich für ein Qualitätsprodukt aus dem Hause PLEWA entschieden. Neben dem formschönen und stilvollen Design legen wir besonderen Wert auf eine ausgereifte Verbrennungstechnik, Hochwertige Materialien sowie auf eine perfekte Verarbeitung. Richtige Handhabung und Pflege sind für einen störungsfreien Betrieb und lange Lebensdauer unerlässlich. Lesen Sie deshalb diese Bedienungsanleitung aufmerksam durch. -
Seite 3: Transport / Auspacken / Kontrolle
Raum. Ihr Kaminofen wird heiß - vor allem an der Sichtscheibe und der Eine Befeuerung des UniTherm 2 + P darf nur erfolgen, wenn Ummantelung! Bitte achten Sie darauf, dass Kinder während des sämtliche Anschlüsse in Heizsystem eingebunden und betriebsbereit Heizbetriebes einen ausreichenden Sicherheitsabstand halten. -
Seite 4: Gerätebeschreibung
UniTherm 2 plewa. Gerätebeschreibung 1 Abgasrohr 2 Wartungstür oben 3 Feuerraumtür 4 Türgriff (selbstverriegelnd) 5 Wartungstür unten (mit Konvektionsluftöffnungen) 6 Verbrennungsluftschacht 7 Gerätekorpus 8 Sockel 14 Gussrost 9 Wärmetauscher für thermische Ablaufsicherung 15 Verbrennungsluftschieber (Primärluft) 10 Deckel Reinigungsöffnung 16 Heizungsanschluss (Rücklauf) 11 Heizungsanschluss 17 Gasdruckdämpfer (Türverschluss) -
Seite 5: Vorbereiten Des Installationsortes
2 ist als Komplettanlage mit einem PLEWA-Luft- Abgas-Schornstein, kurz LAS, bauaufsichtlich zugelassen. (DIBt Berlin). Das Gerät ist raumluftunabhängig im Luft-Abgas-Schornstein von PLEWA eingebaut, mit einem selbst verriegelnden Feu- erraumtürverschluß ausgestattet und darf nur geschlossen betrieben werden. Eine Mehrfachbelegung des Schornsteins nicht erlaubt Bodentragfähigkeit... -
Seite 6: Geräteanschluss
UniTherm 2 plewa. Geräteanschluss Heizungsanschluss Rücklaufstutzen des Gerätes betragen. Der Idealwert der Der Anschluß an die Heizungsanlage sowie die Inbetriebnahme Rücklauftemperatur am Kesseleintritt liegt bei 60°C. Die dürfen ausschließlich von einem autorisierten Installationsbetrieb Rücklaufanhebung (die Rücklaufanhebepumpe muss im Rücklauf ausgeführt werden! montiert sein) soll möglichst nahe am Kessel montiert werden, damit... -
Seite 7: Bedienung
Entlüftungsanlagen z. B. Dunstabzugshaben installiert sein die einen höheren Unterdruck als 8 Pa erzeugen können, sind geeignete Druckwächter vorzusehen. Ansonsten darf der UniTherm 2 + P nur dann beheizt werden, wenn die Be- und Entlüftungsanlagen, z. B. Dunstabzugshauben nicht in Betrieb sind. -
Seite 8: Brennstoffe
UniTherm 2 plewa. Brennstoffe Geeignete Brennstoffe Holz Bei der Photosynthese werden Wasser, Bodenmineralien und Kohlendioxid (C0 ) mit Hilfe von Sonnenenergie in Holz umgewandelt. Bei der Verbrennung werden diese Sonnen Energie, Wasser, C0 und die Mineralien (Asche) wieder freigesetzt. Scheitholz soll einen Wassergehalt von max. 30 % des Darrgewichtes (Gewicht des völlig (absolut) trockenen Holzes), eine Länge von... -
Seite 9: Verbrennung
UniTherm 2 plewa. Verbrennung Menge Sauerstoff zugeführt werden. Bei ca. 300°C ist der Höhepunkt Unser Beitrag zum Klimaschutz der Verbrennung erreicht. Hier werden die größten Wärmemengen freigesetzt und dabei Flammentemperaturen bis zu 1100°C erreicht. 3. Ausbrandphase Nach dem Abbrand der flüchtigen Bestandteile verbrennt die Holzkohle. -
Seite 10: Inbetriebnahme
UniTherm 2 plewa. Inbetriebnahme Lufteinstellungen Nach Fertigstellung der Aufstellungs- und Anschlussarbeiten und vor der ersten Inbetriebnahme sind noch ein paar Maßnahmen zu treffen: In nachstehender Tabelle sind die empfohlenen Lufteinstellungen (nach erreichter Betriebstemperatur) und Füllmengen angegeben Feuerraumtür öffnen und Zubehör und ggf. Transportsicherungen (Richtwerte nach DIN). -
Seite 11: Wartung Und Pflege
UniTherm 2 plewa. Wartung und Pflege Reinigung lackierter Flächen Regelmäßige Wartung und Pflege bzw. Reinigung des Gerätes, der Heizgaszüge und des Schornsteins sind für die Betriebssicherheit, Lackierte Flächen mit einem feuchten Tuch abwischen, nicht Wirtschaftlichkeit und Werterhaltung des Gerätes besonders wichtig. -
Seite 12: Fehlerbehebung
UniTherm 2 plewa. Fehlerbehebung Problem mögliche Ursache Behebung Schornstein noch kalt oder Stickluft im Schorn- Papierknäuel im Gerät anzünden und abbrennen lassen stein rauchintensiver, zu feuchter oder minderwertiger siehe "Brennstoffe" Seite 8 Brennstoff in Verwendung Rauchaustritt beim An- Heizgaszüge oder Schornstein stark verrußt oder schnellstens eine gründliche Reinigung von Gerät und Verbindungs-... -
Seite 13: Geräteabmessungen
UniTherm 2 plewa. Geräteabmessungen (Maße in mm) Ansichthinten Rücklauf 3/4" IG Tauchhülsen /Pumpe für Ein-Ausgang 3/4 AG " 106, 5 81, 5 Vorlauf 3/4" IG Eine Anlage für die Zukunft Seite 13... -
Seite 14: Technische Daten
UniTherm 2 plewa. Technische Daten Das Gerät Uni THERM 2 von PLEWA ist nach den strengsten Umwelt- kriterien für den raumluftunabhängigen Betrieb geprüft. Das Gerät Vereinbarung gemäß Art. 15a B-VG über Schutzmaßnahmen darf nur mit geschlossenem Feuerraum betrieben werden und muss betreffend Kleinfeuerungen. -
Seite 15: Notizen
UniTherm 2 plewa. Notizen Bedienungsanleitung PLEWA SchornsteinTechnik und HeizSysteme GmbH mit Aufstellungsanleitung Merscheider Weg 1 54662 Speicher UniTHERM 2 Telefon (+49) 65 62 / 63-0 Telefax: (+49) 65 62 / 93 00 53 Ausgabe 0107 E-Mail: info@plewa.de Artikel Nr.: 540 01 125 Internet: www.plewa.de... - Seite 16 UniTherm 2 plewa. PLEWA - KundenServiceCenter Mitte und KundenServiceCenter Süd PLEWA SchornsteinTechnik und HeizSysteme GmbH PLEWA SchornsteinTechnik und HeizSysteme GmbH KundenServiceCenter Mitte & Head Office KundenServiceCenter Süd & Technologie Zentrum Merscheider Weg 1 Tongrubenstrasse 10 54662 Speicher 92421 Schwandorf Telefon 0 65 62 .
