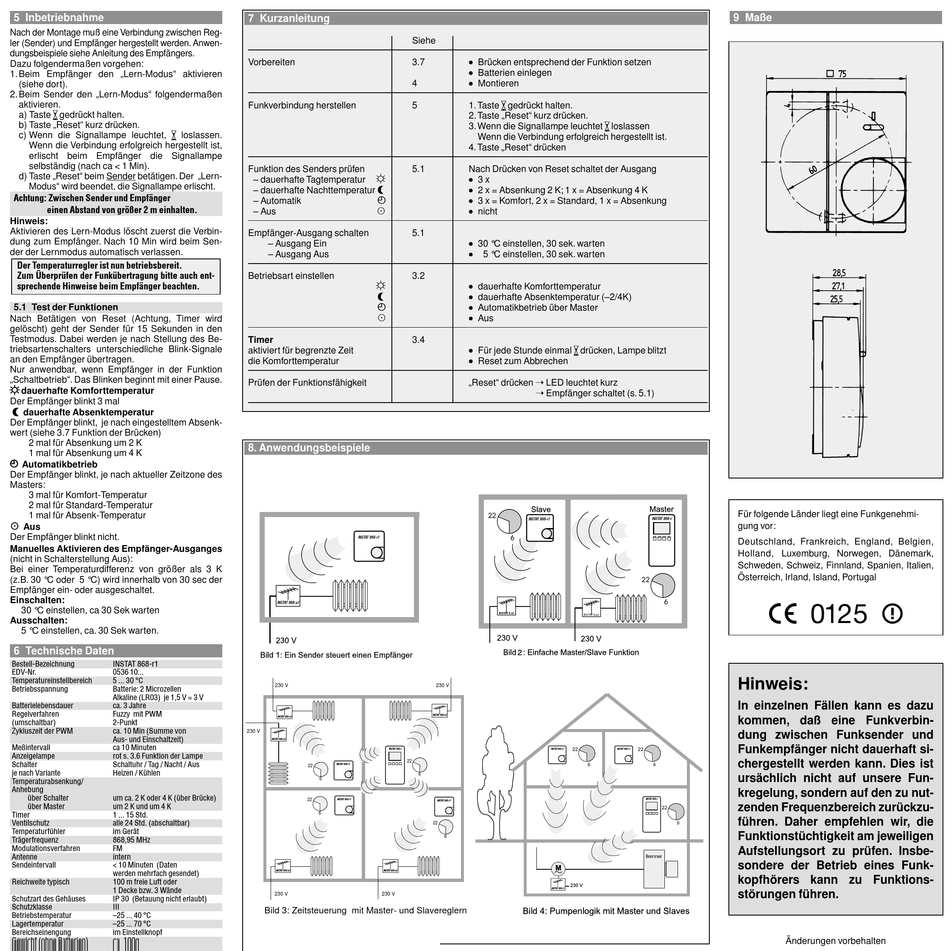

5 Inbetriebnahme
Nach der Montage muß eine Verbindung zwischen Reg-
ler (Sender) und Empfänger hergestellt werden. Anwen-
dungsbeispiele siehe Anleitung des Empfängers.
Dazu folgendermaßen vorgehen:
1. Beim Empfänger den „Lern-Modus" aktivieren
(siehe dort).
2. Beim Sender den „Lern-Modus" folgendermaßen
aktivieren.
a) Taste ì gedrückt halten.
b) Taste „Reset" kurz drücken.
c) Wenn die Signallampe leuchtet, ì loslassen.
Wenn die Verbindung erfolgreich hergestellt ist,
erlischt beim Empfänger die Signallampe
selbständig (nach ca < 1 Min).
d) Taste „Reset" beim Sender betätigen. Der „Lern-
Modus" wird beendet, die Signallampe erlischt.
Achtung: Zwischen Sender und Empfänger
einen Abstand von größer 2 m einhalten.
Hinweis:
Aktivieren des Lern-Modus löscht zuerst die Verbin-
dung zum Empfänger. Nach 10 Min wird beim Sen-
der der Lernmodus automatisch verlassen.
Der Temperaturregler ist nun betriebsbereit.
Zum Überprüfen der Funkübertragung bitte auch ent-
sprechende Hinweise beim Empfänger beachten.
5.1 Test der Funktionen
Nach Betätigen von Reset (Achtung, Timer wird
gelöscht) geht der Sender für 15 Sekunden in den
Testmodus. Dabei werden je nach Stellung des Be-
triebsartenschalters unterschiedliche Blink-Signale
an den Empfänger übertragen.
Nur anwendbar, wenn Empfänger in der Funktion
„Schaltbetrieb". Das Blinken beginnt mit einer Pause.
ê ê dauerhafte Komforttemperatur
Der Empfänger blinkt 3 mal
ë ë dauerhafte Absenktemperatur
Der Empfänger blinkt, je nach eingestelltem Absenk-
wert (siehe 3.7 Funktion der Brücken)
2 mal für Absenkung um 2 K
1 mal für Absenkung um 4 K
è è Automatikbetrieb
Der Empfänger blinkt, je nach aktueller Zeitzone des
Masters:
3 mal für Komfort-Temperatur
2 mal für Standard-Temperatur
1 mal für Absenk-Temperatur
í í Aus
Der Empfänger blinkt nicht.
Manuelles Aktivieren des Empfänger-Ausganges
(nicht in Schalterstellung Aus):
Bei einer Temperaturdifferenz von größer als 3 K
(z.B. 30 °C oder 5 °C) wird innerhalb von 30 sec der
Empfänger ein- oder ausgeschaltet.
Einschalten:
30 °C einstellen, ca 30 Sek warten
Ausschalten:
5 °C einstellen, ca. 30 Sek warten.
6 Technische Daten
Bestell-Bezeichnung INSTAT 868-r1
EDV-Nr. 0536 10...
Temperatureinstellbereich 5 ... 30 °C
Betriebsspannung Batterie: 2 Microzellen
Alkaline (LR03) je 1,5 V = 3 V
Batterielebensdauer ca. 3 Jahre
Regelverfahren Fuzzy mit PWM
(umschaltbar) 2-Punkt
Zykluszeit der PWM ca. 10 Min (Summe von
Aus- und Einschaltzeit)
Meßintervall ca 10 Minuten
Anzeigelampe rot s. 3.6 Funktion der Lampe
Schalter Schaltuhr / Tag / Nacht / Aus
je nach Variante Heizen / Kühlen
Temperaturabsenkung/
Anhebung
über Schalter um ca. 2 K oder 4 K (über Brücke)
über Master um 2 K und um 4 K
Timer 1 ... 15 Std.
Ventilschutz alle 24 Std. (abschaltbar)
Temperaturfühler im Gerät
Trägerfrequenz 868,95 MHz
Modulationsverfahren FM
Antenne intern
Sendeintervall < 10 Minuten (Daten
werden mehrfach gesendet)
Reichweite typisch 100 m freie Luft oder
1 Decke bzw. 3 Wände
Schutzart des Gehäuses IP 30 (Betauung nicht erlaubt)
Schutzklasse III
Betriebstemperatur –25 ... 40 °C
Lagertemperatur –25 ... 70 °C
Bereichseinengung im Einstellknopf
Gewicht (ohne Batterien) ca. 100g
7 Kurzanleitung
Siehe
Vorbereiten 3.7
4
Funkverbindung herstellen 5
Funktion des Senders prüfen 5.1
ê
– dauerhafte Tagtemperatur
– dauerhafte Nachttemperaturë
è
– Automatik
í
– Aus
Empfänger-Ausgang schalten 5.1
– Ausgang Ein
– Ausgang Aus
Betriebsart einstellen 3.2
ê
– dauerhafte Tagtemperatur
– dauerhafte Nachttemperaturë
è
– Automatik
í
– Aus
Timer 3.4
aktiviert für begrenzte Zeit
die Komforttemperatur
Prüfen der Funktionsfähigkeit
8. Anwendungsbeispiele
INSTAT 868-r1
INSTAT 868-a1
230 V
INSTAT 868-a1
230 V
INSTAT 868-a1
INSTAT 868-r
22
INSTAT 868-r1
22
6
6
22 INSTAT 868-r1
6
INSTAT 868-a1 INSTAT 868-a1
230 V 230 V
Bild 3: Zeitsteuerung mit Master- und Slavereglern
Brücken entsprechend der Funktion setzen
Batterien einlegen
Montieren
1. Taste ì gedrückt halten.
2. Taste „Reset" kurz drücken.
3. Wenn die Signallampe leuchtet ì loslassen
Wenn die Verbindung erfolgreich hergestellt ist.
4. Taste „Reset" drücken
Nach Drücken von Reset schaltet der Ausgang
3 x
2 x = Absenkung 2 K; 1 x = Absenkung 4 K
3 x = Komfort, 2 x = Standard, 1 x = Absenkung
nicht
30 °C einstellen, 30 sek. warten
5 °C einstellen, 30 sek. warten
dauerhafte Komforttemperatur
dauerhafte Absenktemperatur (–2/4K)
Automatikbetrieb über Master
Aus
Für jede Stunde einmal ì drücken, Lampe blitzt
Reset zum Abbrechen
„Reset" drücken LED leuchtet kurz
Empfänger schaltet (s. 5.1)
INSTAT 868-r1
230 V
INSTAT 868-a1
INSTAT 868-r1
INSTAT 868-r1
22
6
INSTAT 868-r1
9 Maße
Für folgende Länder liegt eine Funkgenehmi-
INSTAT 868-r
gung vor:
Deutschland, Frankreich, England, Belgien,
Holland, Luxemburg, Norwegen, Dänemark,
Schweden, Schweiz, Finnland, Spanien, Italien,
Österreich, Irland, Island, Portugal
Hinweis:
In einzelnen Fällen kann es dazu
kommen, daß eine Funkverbin-
dung zwischen Funksender und
Funkempfänger nicht dauerhaft si-
INSTAT 868-r1
chergestellt werden kann. Dies ist
ursächlich nicht auf unsere Fun-
kregelung, sondern auf den zu nut-
INSTAT 868-r
zenden Frequenzbereich zurückzu-
führen. Daher empfehlen wir, die
Funktionstüchtigkeit am jeweiligen
Aufstellungsort zu prüfen. Insbe-
sondere der Betrieb eines Funk-
kopfhörers kann zu Funktions-
störungen führen.
Änderungen vorbehalten
