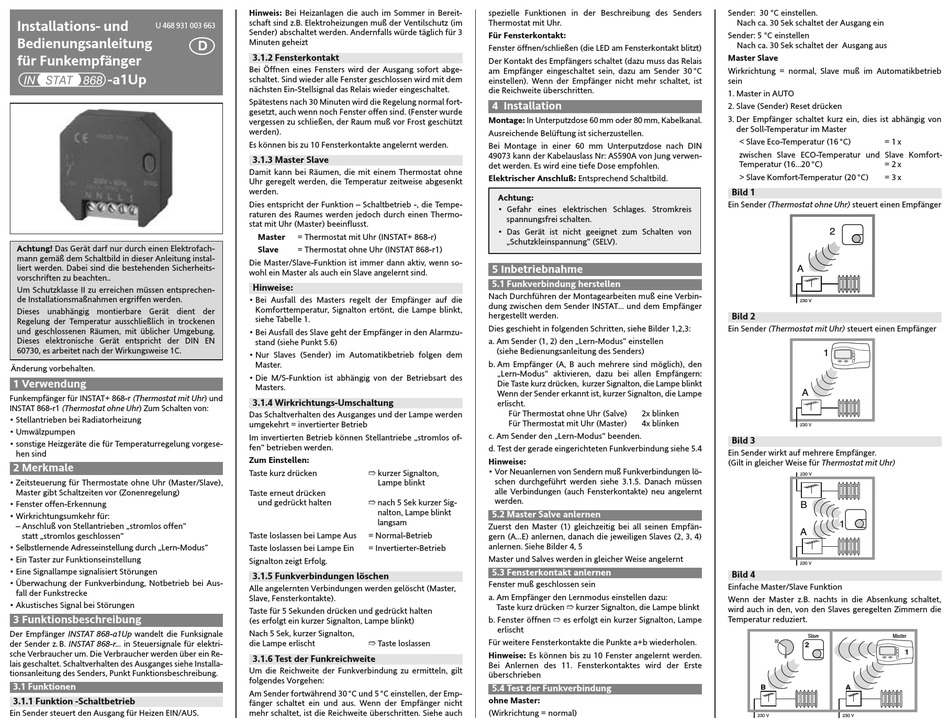

Eberle INSTAT 868-a1Up Installations- Und Bedienungsanleitung

Installations- und
U 468 931 003 663
Bedienungsanleitung
für Funkempfänger
.-a1Up
Achtung! Das Gerät darf nur durch einen Elektrofach-
mann gemäß dem Schaltbild in dieser Anleitung instal-
liert werden. Dabei sind die bestehenden Sicherheits-
vorschriften zu beachten..
Um Schutzklasse II zu erreichen müssen entsprechen-
de Installationsmaßnahmen ergriffen werden.
Dieses unabhängig montierbare Gerät dient der
Regelung der Temperatur ausschließlich in trockenen
und geschlossenen Räumen, mit üblicher Umgebung.
Dieses elektronische Gerät entspricht der DIN EN
60730, es arbeitet nach der Wirkungsweise 1C.
Änderung vorbehalten.
1 Verwendung
Funkempfänger für INSTAT+ 868-r (Thermostat mit Uhr) und
INSTAT 868-r1 (Thermostat ohne Uhr) Zum Schalten von:
• Stellantrieben bei Radiatorheizung
• Umwälzpumpen
• sonstige Heizgeräte die für Temperaturregelung vorgese-
hen sind
2 Merkmale
• Zeitsteuerung für Thermostate ohne Uhr (Master/Slave),
Master gibt Schaltzeiten vor (Zonenregelung)
• Fenster offen-Erkennung
• Wirkrichtungsumkehr für:
– Anschluß von Stellantrieben „stromlos offen"
statt „stromlos geschlossen"
• Selbstlernende Adresseinstellung durch „Lern-Modus"
• Ein Taster zur Funktionseinstellung
• Eine Signallampe signalisiert Störungen
• Überwachung der Funkverbindung, Notbetrieb bei Aus-
fall der Funkstrecke
• Akustisches Signal bei Störungen
3 Funktionsbeschreibung
Der Empfänger INSTAT 868-a1Up wandelt die Funksignale
der Sender z. B. INSTAT 868-r... in Steuersignale für elektri-
sche Verbraucher um. Die Verbraucher werden über ein Re-
lais geschaltet. Schaltverhalten des Ausganges siehe Installa-
tionsanleitung des Senders, Punkt Funktionsbeschreibung.
3.1 Funktionen
3.1.1 Funktion -Schaltbetrieb
Ein Sender steuert den Ausgang für Heizen EIN/AUS.
Hinweis: Bei Heizanlagen die auch im Sommer in Bereit-
schaft sind z.B. Elektroheizungen muß der Ventilschutz (im
Sender) abschaltet werden. Andernfalls würde täglich für 3
Minuten geheizt
3.1.2 Fensterkontakt
Bei Öffnen eines Fensters wird der Ausgang sofort abge-
schaltet. Sind wieder alle Fenster geschlossen wird mit dem
nächsten Ein-Stellsignal das Relais wieder eingeschaltet.
Spätestens nach 30 Minuten wird die Regelung normal fort-
gesetzt, auch wenn noch Fenster offen sind. (Fenster wurde
vergessen zu schließen, der Raum muß vor Frost geschützt
werden).
Es können bis zu 10 Fensterkontakte angelernt werden.
3.1.3 Master Slave
Damit kann bei Räumen, die mit einem Thermostat ohne
Uhr geregelt werden, die Temperatur zeitweise abgesenkt
werden.
Dies entspricht der Funktion – Schaltbetrieb -, die Tempe-
raturen des Raumes werden jedoch durch einen Thermo-
stat mit Uhr (Master) beeinflusst.
Master = Thermostat mit Uhr (INSTAT+ 868-r)
Slave = Thermostat ohne Uhr (INSTAT 868-r1)
Die Master/Slave-Funktion ist immer dann aktiv, wenn so-
wohl ein Master als auch ein Slave angelernt sind.
Hinweise:
• Bei Ausfall des Masters regelt der Empfänger auf die
Komforttemperatur, Signalton ertönt, die Lampe blinkt,
siehe Tabelle 1.
• Bei Ausfall des Slave geht der Empfänger in den Alarmzu-
stand (siehe Punkt 5.6)
• Nur Slaves (Sender) im Automatikbetrieb folgen dem
Master.
• Die M/S-Funktion ist abhängig von der Betriebsart des
Masters.
3.1.4 Wirkrichtungs-Umschaltung
Das Schaltverhalten des Ausganges und der Lampe werden
umgekehrt = invertierter Betrieb
Im invertierten Betrieb können Stellantriebe „stromlos of-
fen" betrieben werden.
Zum Einstellen:
➱ kurzer Signalton,
Taste kurz drücken
Lampe blinkt
Taste erneut drücken
➱ nach 5 Sek kurzer Sig-
und gedrückt halten
nalton, Lampe blinkt
langsam
Taste loslassen bei Lampe Aus = Normal-Betrieb
Taste loslassen bei Lampe Ein = Invertierter-Betrieb
Signalton zeigt Erfolg.
3.1.5 Funkverbindungen löschen
Alle angelernten Verbindungen werden gelöscht (Master,
Slave, Fensterkontakte).
Taste für 5 Sekunden drücken und gedrückt halten
(es erfolgt ein kurzer Signalton, Lampe blinkt)
Nach 5 Sek, kurzer Signalton,
➱ Taste loslassen
die Lampe erlischt
3.1.6 Test der Funkreichweite
Um die Reichweite der Funkverbindung zu ermitteln, gilt
folgendes Vorgehen:
Am Sender fortwährend 30 °C und 5 °C einstellen, der Emp-
fänger schaltet ein und aus. Wenn der Empfänger nicht
mehr schaltet, ist die Reichweite überschritten. Siehe auch
spezielle Funktionen in der Beschreibung des Senders
Thermostat mit Uhr.
Für Fensterkontakt:
Fenster öffnen/schließen (die LED am Fensterkontakt blitzt)
Der Kontakt des Empfängers schaltet (dazu muss das Relais
am Empfänger eingeschaltet sein, dazu am Sender 30 °C
einstellen). Wenn der Empfänger nicht mehr schaltet, ist
die Reichweite überschritten.
4 Installation
Montage: In Unterputzdose 60 mm oder 80 mm, Kabelkanal.
Ausreichende Belüftung ist sicherzustellen.
Bei Montage in einer 60 mm Unterputzdose nach DIN
49073 kann der Kabelauslass Nr: AS590A von Jung verwen-
det werden. Es wird eine tiefe Dose empfohlen.
Elektrischer Anschluß: Entsprechend Schaltbild.
Achtung:
• Gefahr eines elektrischen Schlages. Stromkreis
spannungsfrei schalten.
• Das Gerät ist nicht geeignet zum Schalten von
„Schutzkleinspannung" (SELV).
5 Inbetriebnahme
5.1 Funkverbindung herstellen
Nach Durchführen der Montagearbeiten muß eine Verbin-
dung zwischen dem Sender INSTAT... und dem Empfänger
hergestellt werden.
Dies geschieht in folgenden Schritten, siehe Bilder 1,2,3:
a. Am Sender (1, 2) den „Lern-Modus" einstellen
(siehe Bedienungsanleitung des Senders)
b. Am Empfänger (A, B auch mehrere sind möglich), den
„Lern-Modus" aktivieren, dazu bei allen Empfängern:
Die Taste kurz drücken, kurzer Signalton, die Lampe blinkt
Wenn der Sender erkannt ist, kurzer Signalton, die Lampe
erlischt.
Für Thermostat ohne Uhr (Salve) 2x blinken
Für Thermostat mit Uhr (Master) 4x blinken
c. Am Sender den „Lern-Modus" beenden.
d. Test der gerade eingerichteten Funkverbindung siehe 5.4
Hinweise:
• Vor Neuanlernen von Sendern muß Funkverbindungen lö-
schen durchgeführt werden siehe 3.1.5. Danach müssen
alle Verbindungen (auch Fensterkontakte) neu angelernt
werden.
5.2 Master Salve anlernen
Zuerst den Master (1) gleichzeitig bei all seinen Empfän-
gern (A...E) anlernen, danach die jeweiligen Slaves (2, 3, 4)
anlernen. Siehe Bilder 4, 5
Master und Salves werden in gleicher Weise angelernt
5.3 Fensterkontakt anlernen
Fenster muß geschlossen sein
a. Am Empfänger den Lernmodus einstellen dazu:
Taste kurz drücken ➱ kurzer Signalton, die Lampe blinkt
b. Fenster öffnen ➱ es erfolgt ein kurzer Signalton, Lampe
erlischt
Für weitere Fensterkontakte die Punkte a+b wieder holen.
Hinweise: Es können bis zu 10 Fenster angelernt werden.
Bei Anlernen des 11. Fensterkontaktes wird der Erste
überschrieben
5.4 Test der Funkverbindung
ohne Master:
(Wirkrichtung = normal)
Sender: 30 °C einstellen.
Nach ca. 30 Sek schaltet der Ausgang ein
Sender: 5 °C einstellen
Nach ca. 30 Sek schaltet der Ausgang aus
Master Slave
Wirkrichtung = normal, Slave muß im Automatik betrieb
sein
1. Master in AUTO
2. Slave (Sender) Reset drücken
3. Der Empfänger schaltet kurz ein, dies ist abhängig von
der Soll-Temperatur im Master
< Slave Eco-Temperatur (16 °C) = 1 x
zwischen Slave ECO-Temperatur und Slave Komfort-
Temperatur (16...20 °C) = 2 x
> Slave Komfort-Temperatur (20 °C) = 3 x
Bild 1
Ein Sender (Thermostat ohne Uhr) steuert einen Empfänger
2
A
Bild 2
Ein Sender (Thermostat mit Uhr) steuert einen Empfänger
1
A
Bild 3
Ein Sender wirkt auf mehrere Empfänger.
(Gilt in gleicher Weise für Thermostat mit Uhr)
B
1
A
Bild 4
Einfache Master/Slave Funktion
Wenn der Master z.B. nachts in die Absenkung schaltet,
wird auch in den, von den Slaves geregelten Zimmern die
Temperatur reduziert.
Slave Master
22
2
1
6
B A
